제품 상세 정보:
|
크기: | 7 인치 | 해결책: | 800*480 |
---|---|---|---|
발광성: | 450 cd/m ² (Typ.) | 전망 방향: | 12 시 |
시야각: | 80/80/60/80 (Typ.) (CR≥10) | 지원 색깔: | 262K/16.7M 50% NTSC |
인터페이스 유형: | 평행한 RGB (1개의 ch의 6/8 조금), 50의 핀 FPC | 대조 비율: | 800:1 (Typ.) (TM) |
터치 패널: | 없이 | 환경: | 작용 온도: -20 ~ 70 °C; 저장 온도: -30 ~ 80 °C |
하이 라이트: | WLED 백라이트 TFT LCD 디스플레이,초상화 Tianma TFT,티안마 TFT 엘시디 판넬 |
1. 주정보 :

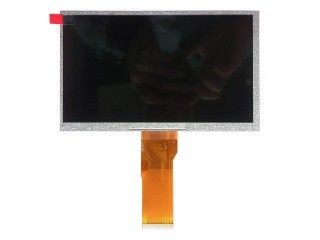

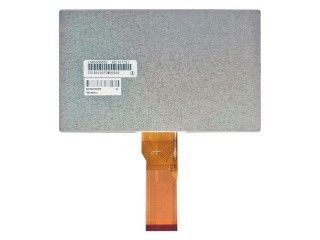

티안마 마이크로 전자공학 사, Ltd.TM070RDH10-40은 터치 스크린 없이, 백라이트 구동부 없이 필수적 WLED 백라이트 시스템으로, 7.0개 인치 대각 a-SI TFT-LCD 디스플레이 패널 제품입니다.
그것은 -30 ~ 80' C의 보존온도범위인 -20 ~ 70' C의 작동 온도 범위를 특징으로 합니다 . 그것은 일반적 특징이 다음이라는 것 입니다 : WLED 백라이트, 반대, 6/8이 문 U/D,L/R, 매트, 80.15 밀리미터 길이 FPC. 그것의 특징을 기반으로, 이 모델은 산업적, 디지털 사진 액자, 휴대용 dvd 플레이어 등에 적용됩니다.
2. 티안마 TM070RDH10-40 기계적 특성 :
화면 크기 | 7 인치 | |||
---|---|---|---|---|
화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
800(RGB)×480, WVGA | RGB 세로 스트라이프 | 0.0642×0.1790 밀리미터 | 0.1926×0.1790 밀리미터 [134PPI] | |
기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
154.08×85.92 밀리미터 | 157.08×89.39 밀리미터 | 164.9×100 밀리미터 | 5.7±0.3 밀리미터 | |
개요 특징 : | 양식 모양 | 양상 비율 (H :V) | 배향 | 형태 방식 |
평평한 직사각형 | 16:9 | 지형 형태 | - | |
다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
160g (Typ.) | - | 무광택 | ||
홀과 브라켓 : |
없이
|
3. 티안마 TM070RDH10-40 광학 특징 :
기본 정보 : | 광도 | 작업 모드 | 대비율 |
---|---|---|---|
450 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 800:1 (Typ.) (전달 가능합니다) | |
잘 봅니다 | 시야 각도 | 응답 시간 | |
12 시 | 80/80/60/80 (Typ.)(CR≥10) | 15 (Typ.)(Tr+Td) (부인) | |
디스플레이 색 : | 색 온도 : | 지원 색 | 색 좌표 |
6819K | 262K/16.7M (혼란상태인 6개 비트 / 6 비트 +) | X :0.309; Y :0.318 | |
1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
52% | 72% | 54% | |
DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
54% | 39% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
백색 균일도 : | 1.18/1.25 (Typ./Max.) (9 점) |
4. 티안마 TM070RDH10-40 인터페이스는 특징을 이룹니다 :
전기적이어서 신호하세요 : | 입력 전압 | 입력전류 | 소비 전력 | |||
---|---|---|---|---|---|---|
3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 10/30/0.3/0.3mA (Max.)(ICC/IDD/IGH/IGL) | - | ||||
디스플레이 신호를 위한 전압 : | 0≤VIL≤0.3VCC ; 0.7VCC≤VIH≤VCC | |||||
인터페이스 특징 : | 시그널 타입 | 물리적 유형 | 계면 위치 | |||
대비 RGB (1 ch, 6/8 비트) | FPC | - | ||||
인터페이스 세부 사항 : | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
1 PC | 50개 핀 | 0.5 밀리미터 | DRGB-50P1C8B-115A |
5. FAQ :
Q1 : 당신의 엘시디 판넬의 품질이 무엇입니까?
한 : 새로운 100%와 같은 다양한 품질 & 원래 OEM 새롭, 등급 LCD, A 엘시디 판넬 기타 등등.
Q2 : 당신의 대가와 상환 정책이 무엇입니까?
한 : 우리는 당신에게 안정적인 성능을 보장하기 위해 운반한 후에 당신에게 우수한 애프터 서비스를 제공하고, 당신에게 6 달 보증을 약속합니다.
Q3 : 오랫동안 생산 소요 시간은 어떻습니까?
한 : 생산 소요 시간은 지불 영수증 뒤에 1-3 근무일에 대한 것입니다.
Q4 : 내가 인용을 얻을 수 있습니까?
한 : 스카이프, 이메일, 왓츠앱 또는 전화를 통해 묻으세요. 당신은 24 시간 이내에 응답을 얻을 것입니다.
