제품 상세 정보:
|

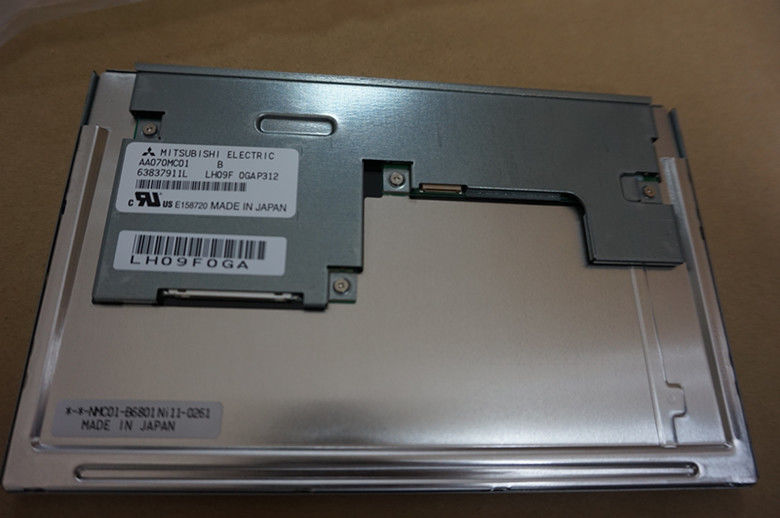

| 모델 번호: | AA070MC01 | 브랜드: | 미츠비시 |
|---|---|---|---|
| 사이즈: | 7.0 인치 | 결의안: | 800×480 RGB |
| 밝기: | 1000 cd/m ² (Typ.) | 온도 범위: | 작용 온도: -30 ~ 80 °C; 저장 온도: -30 ~ 80 °C |
| 하이 라이트: | WLED FSTN LCD 디스플레이,WLED 산업 TFT 전시 |
||
| 기본 정보 : | 브랜드 | 적합한 모델 1 |
타입 | 모델 가칭 |
|---|---|---|---|---|
|
AA070MC01 | a-SI TFT-LCD, LCM | T-55692D070H-lw-a-aan | |
| 신뢰성 : | 로에스 | 작동 온도 | 저장 온도 | 내진동성 |
|
-30 ~ 80 'Ｃ | -30 ~ 80 'Ｃ | - |
| 패널 사이즈 : | 7.0 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 800(RGB)×480, WVGA | RGB 세로 스트라이프 | 0.0635×0.1905 밀리미터 | 0.1905×0.1905 밀리미터 [133PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 152.4×91.44 밀리미터 | 156.4×95.5 밀리미터 | 169.8×109.7 밀리미터 | 8.9±0.5 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 15시 9분 (Ｗ : H) | 지형 형태 | ||
| 정착 : | 왼쪽, 옳은 베젤 위의 측면 장착용 구멍 (4-M2) | |||
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 200g (Typ.) |
명백한, 하드 코팅 (3H)
|
||
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 1000년 cd/m2 (Typ.) | 전달 가능한 정상적으로 검은 SWV | 1000:1 (Typ.) (전달 가능합니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 88/88/88/88 (Typ.)(CR≥10) | 대칭성 | 12/12 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 6485K | 262K/16.7M (6개 비트 / 8 비트) | Ｘ :0.313; Ｙ :0.329 | |
| 1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
| 51% | 70% | 53% | |
| DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
| 52% | 38% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 휘도 변화량 : | 1.30 (Max.) (5 점) |
||
| 성능 : | 3D 타입 | 야외 가시성 | 반사도 |
| - | 읽기 쉬운 태양광 | - | |
| 소비 전력 : | 5.1W (Typ.) | |
|---|---|---|
| 프레임 속도 : | 60Hz 역주사 :
| 예 (180') |
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 280/450mA (Typ./Max.) | 3.3V (Typ.) | 0.92W (Typ.) | ||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | 연결기 | LVDS (1 ch, 6/8 비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| 제 | FI-SEB20P-HFE | 1 PC | 1.25 밀리미터 | 20개 핀 | LVDS-20P1C8B-010H | |
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 |
삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | - | - | 100K(Typ.) | - | |
| 인터페이스 특징 : | 위치 | 타입 | WLED 드라이버 | |||
| - | 연결기 | 주도하는 드라이버로 | ||||
| 인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| 제 | FI-S6P-HFE | 1 PC | 1.25 밀리미터 | 6개 핀 | ||
| 전기적인 드라이버 : | 전원 입력 | 전압 입력 | 소모 | |||
| 350/430mA (Typ./Max.) | 12.0±1.2V | 4.2W (Typ.) | ||||
AA070MC01은 디스플레이 800(RGB)×480 (WVGA)를 15시 9분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 152.4(W)×91.44(H) 밀리미터의 활성 영역, 명백한, 하드 코팅 (3H)의 표면 치료로, 156.4(W)×95.5(H) 밀리미터의 영역 크기를 보는 169.8(W)×109.7(H)×9.4(D) 밀리미터의 외곽 라인 사이즈, 200g (Typ.)의 정미중량을 특징으로 합니다. SWV로서, 정상적으로 검정색, 전달 가능한 LCM 제품, AA070MC01은 1000년 cd/m2 디스플레이 밝기 1000:1 전송 대비율, 88/88/88/88 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 대칭성 위의 최고의 전망 방향과 12/12 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 50% (NTSC)의 성능으로, 262K/16.7M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 / 8 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 100K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다. 그것이 시스템을 입력하는 신호인 것처럼 AA070MC01은 LVDS (1 ch, 6/8 비트)을 이용하며, 그것이 20까지 3.3V (Typ.)의 전원 전압과 핀 연결기를 연결시켰습니다.
