제품 상세 정보:
|

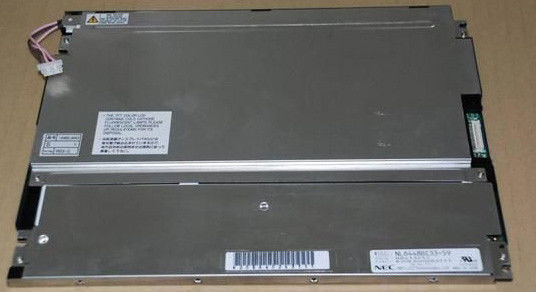

모델 번호: | NL8060BC26-27 | 브랜드: | NEC |
---|---|---|---|
사이즈: | 10.4 인치 | 결의안: | 800×600RGB |
밝기: | 400cd/m2 | 램프 유형: | CCFL |
온도 범위: | 작동 온도 : -10 ~ 70 'C ; 저장 온도 : -20 ~ 80 'C | ||
하이 라이트: | LVDS NEC TFT 디스플레이,VGA 76PPI TFT 엘시디 판넬 |
기본 정보 : | 브랜드 | 모델 | 타입 | 모델 가칭 |
---|---|---|---|---|
NL8060BC26-27 | a-SI TFT-LCD, LCM | - | ||
신뢰성 : | 로에스 | 작동 온도 | 저장 온도 | 내진동성 |
-10 ~ 70 'C | -20 ~ 80 'C | 2.0G (19.6 M / s2) | ||
다음을 위해 설계됩니다 |
|
패널 사이즈 : | 10.4 인치 | |||
---|---|---|---|---|
화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
800(RGB)×600, SVGA | RGB 세로 스트라이프 | 0.088×0.264 밀리미터 | 0.264×0.264 밀리미터 [96PPI] | |
기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
211.2×158.4 밀리미터 | 215.4×161.8 밀리미터 | 243×185.1 밀리미터 | 10.5±0.5 밀리미터 | |
개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
평평한 직사각형 | 4시 3분 (W : H) | 지형 형태 | ||
정착 : | 표면 장착 구멍 (2-Φ3.5, 2-R1.75) | |||
다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
- | 475/500g (Typ./Max.) | 명백한, 하드 코팅 (3H) |
기본 정보 : | 밝기 | 작동 모드 | 대비율 |
---|---|---|---|
400 cd/m2 (Typ.) | 전달 가능한 정상적으로 검은 SA-SFT | 700:1 (Typ.) (전달 가능합니다) | |
보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
88/88/88/88 (Typ.)(CR≥10) | 대칭성 | 25/25 (Typ.)(Tr/Td) (부인) | |
디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
6485K | 262K (6개 비트) | X :0.313; Y :0.329 | |
1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
40% | 56% | 42% | |
DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
42% | 30% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
휘도 변화량 : | 1.25/1.40 (Typ./Max.) (5 점) |
소비 전력 : | 6.6W (Typ.) | |
---|---|---|
프레임 속도 : | 60Hz 역주사 : | 예 (180') |
전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
---|---|---|---|---|---|---|
430/275mA (Typ.)(3.3V/5.0V) | 3.3/5.0V (Typ.)(vcc) | - | ||||
디스플레이 신호를 위한 전압 : | 0≤VIL≤0.3VCC ; 0.7VCC≤VIH≤VCC | |||||
인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
- | 연결기 | CMOS (1 ch, 6개 비트) | ||||
신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
HRS | DF9C-41P-1V | 1 PC | 1.0 밀리미터 | 41개 핀 | DRGB-41P1C6B-010B |
백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
---|---|---|---|---|---|---|
CCFL | 에지 라이트형 (윗쪽) | 일직선 | 2 PC | 50K(Typ.) | 치환성 (104LHS45) | |
전기적인 CCFL : | 전원 입력 | 전압 입력 | 소모 | |||
2.0/5.0/5.5mA (민./Typ./Max.) | 520V (Typ.) | |||||
켜짐 전압 | 램프 주파수 | |||||
850/1100V (Min.)(Ta=+25/-10C) | 50/70KHz (민./Max.) | |||||
인터페이스 특징 : | 위치 | 타입 | CCFL 드라이버 | |||
- | 연결기 | 부정 | ||||
인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
JST | BHR-03VS-1 | 1 PC | 4.0 밀리미터 | 3개 핀 | BLL-3PINS-lhh |
