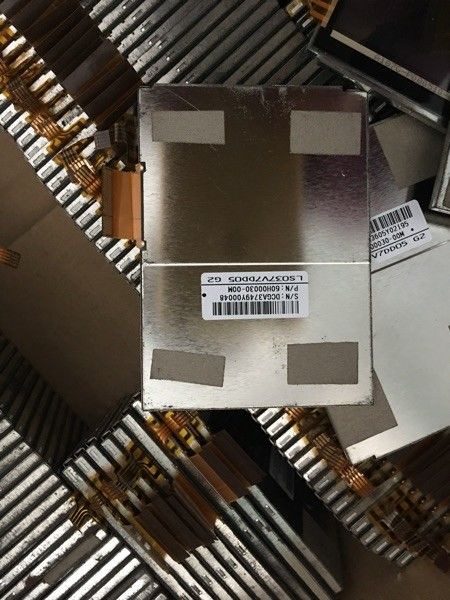

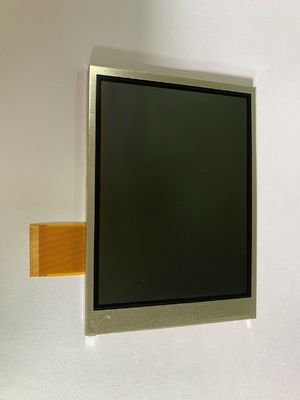

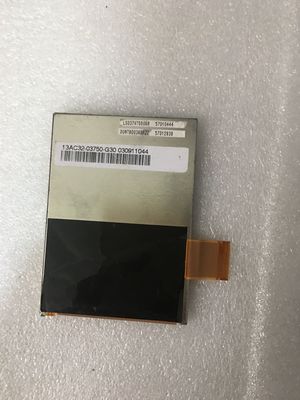

제품 상세 정보:
|
모델: | LS037V7DD06R | 밝기: | 100 cd/m2 |
---|---|---|---|
결의안: | 480(RGB)×640, VGA, 217PPI | 패널 형태: | CG 실리콘, LCM |
날의 사면 오프닝: | 59.8(W)×78.5(H) 밀리미터 | 외곽 라인 사이즈: | 65(W)×90(H) 밀리미터 |
사이즈: | 3.7" | 신호 인터페이스: | 대비 RGB (1 ch, 6개 비트), 51 핀 FPC |
주파수: | 60HZ | 환경: | 운영하는 임시 직원.: -10 ~ 60 °C; 저장 임시 직원.: -20 ~ 70 °C |
하이 라이트: | CCFL LVDS 산업적 엘시디 판넬,QVGA 날카로운 TFT LCD 디스플레이 |
LS037 시리즈 LS037V7DD06R LS037V7DD06 LS037V7DD05
기본 정보 : | 브랜드명 | 모델명 | 타입 | 모델 가칭 |
---|---|---|---|---|
전문가 | LS037V7DD06R | CG 실리콘, LCM | - | |
최대 정격 : | 로에스 | 작동 온도 | 저장 온도 | 진동 레벨 |
-10 ~ 60 'C | -20 ~ 70 'C | - |
화면 크기 : | 3.7" | |||
---|---|---|---|---|
화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
480(RGB)×640, VGA | RGB 세로 스트라이프 | 0.039×0.117 밀리미터 | 0.117×0.117 밀리미터 [217PPI] | |
기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
56.16×74.88 밀리미터 | 59.8×78.5 밀리미터 | 65×90 밀리미터 | 3.35 밀리미터 | |
개요 특징 : | 양식 모양 | 양상 비율 (H :V) | 배향 | 형태 방식 |
평평한 직사각형 | 3:4 | 초상화형 | ||
다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
39.0g | - | - |
전기적이어서 신호하세요 : | 입력 전압 | 입력전류 | 소비 전력 | |||
---|---|---|---|---|---|---|
5.0/3.3/8.0/-4.0/-8.0V (Typ.)(VSHA/VSHD/VDD/VSSD/GVSS) | 5.5/2.3/0.7/0.6/0.1mA (Typ.)(ISHA/ISHD/IDD/ISSD/GISS) | - | ||||
디스플레이 신호를 위한 전압 : | 0≤VIL≤0.2VSHD ; 0.8VSHD≤VIH≤VSHD | |||||
인터페이스 특징 : | 시그널 타입 | 물리적 유형 | 계면 위치 | |||
대비 RGB (1 ch, 6개 비트) | FPC | - | ||||
인터페이스 세부 사항 : | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
1 PC | 51개 핀 | 0.3 밀리미터 |
기본 정보 : | 광도 | 작업 모드 | 대비율 |
---|---|---|---|
100 cd/m2 (Typ.) | 반투과형인 정상적으로 하얀 TN | 100:1 (Typ.) (전달 가능한) 5시 1분 (Typ.) (사려깊습니다) | |
잘 봅니다 | 시야 각도 | 응답 시간 | |
6 시 | 40/40/40/40 (Typ.)(CR≥10) | 30/50 (Typ.)(Tr/Td) (부인) | |
디스플레이 색 : | 색 온도 : | 지원 색 | 색 좌표 |
9480K | 262K (6개 비트) | X :0.280; Y :0.300 | |
성능 : | 3D 기술 | 야외 가시성 | 반사도 |
- | 읽기 쉬운 태양광 | 4.0/6.0% (민./Typ.) |
역광 특징 : | 타입 | 위치 | 삶(시간) | 양 | 형태 | 대체 |
---|---|---|---|---|---|---|
WLED | 에지 라이트형 | - | - | 1 문자열 | - | |
전기적인 WLED : | 입력 전압 | 입력전류 | 소비 전력 | |||
32.4/37.8V (Typ./Max.) | 15/20mA (Typ./Max.) | 486mW (Typ.) | ||||
인터페이스 특징 : | WLED 드라이버 상태 | 물리적 유형 | 계면 위치 | |||
부정 | 패널 신호 인터페이스에 포함됩니다 | - |
갱신 속도 : | 60Hz |
---|---|
역주사 : | 예 (U/D, L/R) |
패키지 박스 : | 양 | 중량 | 사이즈 (L×W×H) |
---|---|---|---|
100 PC / 박스 | 7.9 크그스 | 575×360×225 밀리미터 (L×W×H) |
LS037V7DD06R는 디스플레이 480(RGB)×640 (VGA)를 3시 4분의 종횡비로 지원하고 (W :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 56.16(W)×74.88(H) 밀리미터의 활성 영역, 59.8(W)×78.5(H) 밀리미터의 영역 크기를 보는 65(W)×90(H) 밀리미터의 외곽 라인 사이즈, 39.0g의 정미중량을 특징으로 합니다. 정상적으로 백인인 TN으로서, 반투과형 LCM 제품, LS037V7DD06R는 100 cd/m2 디스플레이 밝기 100:1 전송 대비율, 5시 1분 (Typ.) 반사 명암 대비 비율, 40/40/40/40 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 30/50 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치된 백라이트 시스템을 있는 것처럼 이 상품은 WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다. 그것이 (Typ.) 것을 51까지 5.0/3.3/8.0/-4.0/-8.0V의 전원 전압과 핀 FPC를 연결시킨 시스템을 입력하는 신호인 것처럼 LS037V7DD06R는 평행한 RGB (1 ch, 6개 비트)을 이용합니다
