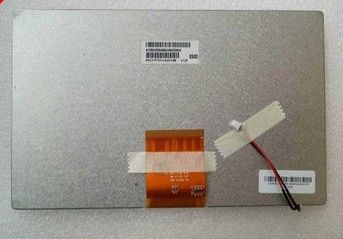

제품 상세 정보:
|
| 크기: | 7" | 모델: | LQ7BW566 |
|---|---|---|---|
| 활동 영역: | 155.52 ((H) × 87.75 ((V) mm | 픽셀 포맷: | 480 ((RGB) × 234 75PPI |
| 광력: | 300 cd/m2 (Typ.) | 광원: | CCFL [2 pcs], 10K 시간, W/O 드라이버 |
| 전원 공급: | 5.3/13/-16V (형) ((VSH/VGH/VGL) | 인터페이스 타입: | 아날로그 RGB + 복합 비디오 (NTSC/PAL), 24 핀 커넥터 |
| 강조하다: | CCFL LVDS 산업적 엘시디 판넬,QVGA 날카로운 TFT LCD 디스플레이 |
||
| 기본 세부 사항: | 제조업자 | 모델 이름 | LQ7BW566 | |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | - | |
| 패널 크기 | 70.0인치 | 설계 | ||
| 최고 등급: | OP 온도 | -30 ~ 85 °C | ST 온도 | -30 ~ 85 °C |
| 진동 수준 | - | RoHS |
| 기본 정보: | 광력 | 300 cd/m2 (일반) | 콘트라스트 비율 | 60: 1 (분) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 6시 | 반응 속도 | 30/50 (형) (Tr/Td) (ms) | |
| 관점 | 65/65/40/65 (형) (CR≥10) | 작동 모드 | TN, 보통 흰색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.313와이:0.329 | 지원 색상 | 전체 색상 |
| 색 온도 | 6485K | 흰색의 균일성 |
| 픽셀 특징: | 픽셀 수 | 480 (RGB) × 234 | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 0.108×0.375mm | 픽셀 피치 (Pixel Pitch) | 0.324×0.375mm [75PPI] | |
| 물리적 크기: | 액티브 뷰 | 155.52 ((W) × 87.75 ((H) mm | 전체적으로 Dim. | 173 ((W) × 106 ((H) mm |
| 베젤 열기 | - | 전체 깊이 | 14.7±0.5mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 16:9 | 형태 스타일 | ||
| 고정: | 후면 장착 구멍 (4-Φ2.6) | |||
| 다른 세부 사항: | 매스 | 320±20g | 표면 | 반등, 반사 |
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 예 (U/D, L/R) |
| 전력 소비: | 5.45W (형) |
| 시간 컨트롤러 (T-CON) | 임베디드 T-CON |
| 전기 신호: | 입력 전류 | 75/0.9/2.8mA (형) (ISH/IGH/IGL) | 입력 전압 | 5.3/13/-16V (형) ((VSH/VGH/VGL) | ||
|---|---|---|---|---|---|---|
| 소비량 | 454/558mW (형/최대) | 신호 인터페이스 | 아날로그 RGB + 복합 비디오 (NTSC/PAL) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| FCI | SFR24R-1STE1 | 1개 | 0.8mm | 24개의 핀 | ||
| 램프 특징: | 램프 모양 | - | 램프 종류 | CCFL | 위치 | 직사광형 |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 2개 | 생활 | 10K (분) (시간) | |
| 램프 전기: | 입력 전류 | 3.0/6.5/7.0mA (분/형/최대) | 입력 전압 | 380±40V | ||
| 빈도 | 30/70KHz (분/최대) | 켜기 전압 | 950/1100V (최대) (Ta=+25/-30°C) | |||
| 소비량 | 5.0/5.9W (Type.Max.) | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| JST | BHR-02 ((8.0) VS-1N | 2개 | 80.0mm | 2개의 핀 | BLL-2PINS-HL | |
| 백라이트 드라이버: | 아니 | |||||
