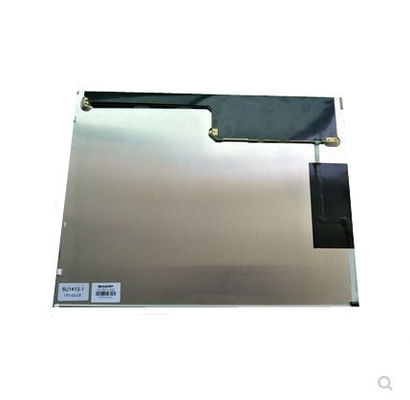

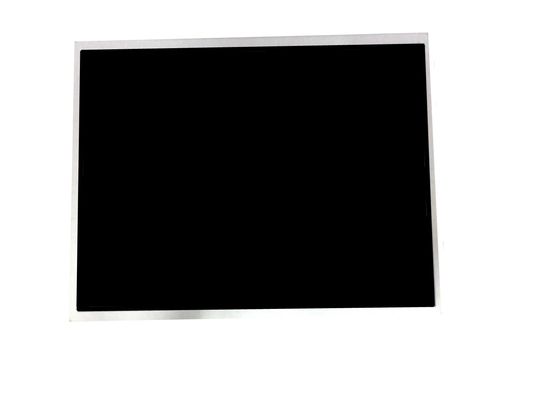

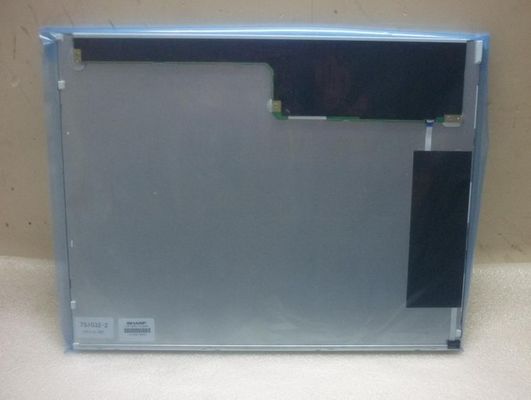

제품 상세 정보:
|
| 모델: | LQ150X1LG93 | 광도: | 350 cd/m2 |
|---|---|---|---|
| 픽셀 포맷: | 1024년 | 대각선 사이즈: | 15 인치 |
| 조명 공급원: | LED 드라이버로, 50K 시간인 WLED | 인터페이스 타입: | LVDS (1 ch, 8비트), 20 핀 연결기 |
| 시야 각도: | 80/80/65/80 | 환경: | 작동 온도 : 0 ~ 70 'Ｃ ; 저장 온도 : -30 ~ 70 'Ｃ |
| 하이 라이트: | CCFL TFT LCD 스크린,ＳＶＧＡ 날카로운 LCD 디스플레이 |
||
LQ150 시리즈 LQ150X1LG98 LQ150X1LG96 LQ150X1LG94 LQ150X1LG93
| 기본 정보 : | 광도 | 350 cd/m2 (Typ.) | 대비율 | 800 : 1 (Typ.) (전달 가능합니다) |
|---|---|---|---|---|
| 잘 봅니다 | 6 시 | 응답 속도 | 30 (Typ.)(Tr+Td) (부인) | |
| 시야 각도 | 80/80/65/80 (Typ.)(CR≥10) | 작동 모드 | 전달 가능한 정상적으로 하얀 TN | |
| 색 성능 : | 색도 | 위스 :0.305; Y자관 :0.325 | 지원 색 | 16.2M (6 비트 + FRC) |
| 색 온도 | 6974K | 백색 균일도 | 1.33 (Max.) (5 점) | |
| 1931 색 감라이트 : | NTSC 비율 | 49% | 스르비 | 68% 적용 범위 |
| 어도비 RGB | 52% 적용 범위 | DCI-P3 | 51% 적용 범위 | |
| Rec.2020 | 37% 적용 범위 | 발언 | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 화소 특징 : | 화소의 수 | 1024년 [XGA] | 배열 | RGB 세로 스트라이프 |
|---|---|---|---|---|
| 도트 피치(W×H) | 0.099×0.297 밀리미터 | 화소 피치(W×H) | 0.297×0.297 밀리미터 [85PPI] | |
| 물리적 크기 : | 활동적 보기 | 304.128(W)×228.096(H) 밀리미터 | 전체적으로 희미합니다. | 326.5(W)×253.5(H) 밀리미터 |
| 베젤 오픈닝 | 307.2(W)×231.1(H) 밀리미터 | 전체 깊이 | 9.6±0.5 밀리미터 | |
| 개요 특징 : | 양식 모양 | 평평한 직사각형 | 배향 | 지형 형태 |
| 양상 비율 (Ｗ :H) | 4:3 | 형태 방식 | ||
| 정착 : | 왼쪽, 옳은 베젤 위의 측면 장착용 구멍 (4-M3) | |||
| 다른 세부 사항 : | 집단 | 950g (맥스.) | 서피스 | 무광택, 하드 코팅 (3H) |
| 전기적이어서 신호하세요 : | 입력전류 | 300/400mA (Typ./Max.) | 입력 전압 | 3.3V (Typ.) | ||
|---|---|---|---|---|---|---|
| 소모 | - | 신호 인터페이스 | LVDS (1 ch, 8비트) | |||
| 인터페이스 특징 : | 위치 | 물리적 유형 | 연결기 | |||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 양 | 핀 할당 |
| HRS | DF14H-20P-1.25H(56) | 1 PC | 1.25 밀리미터 | 20개 핀 | LVDS-20P1C8B-010G | |
| 램프 특징 : | 램프 형태 | - | 램프 유형 | WLED | 위치 | 에지 라이트형 |
|---|---|---|---|---|---|---|
| 익스체인지 | - | 양 | - | 삶 | 50K(Typ.) (시간) | |
| 인터페이스 특징 : | 위치 | - | 물리적 유형 | 연결기 | ||
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 양 | 핀 할당 |
| JST | SM06B-SHLS-TF | 1 PC | 1.0 밀리미터 | 6개 핀 | ||
| 백라이트 구동부 : | 주도하는 드라이버로 | |||||
| 전기적인 드라이버 : | 입력전류 | 480/700mA (Typ./Max.) | 입력 전압 | 12.0±1.8V | ||
LQ150X1LG93은 디스플레이 1024년 (XGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (3H), 950g (Max.)의 정미중량으로, 307.2(W)×231.1(H) 밀리미터의 영역 크기를 봐 304.128(W)×228.096(H) 밀리미터의 활성 영역, 326.5(W)×253.5(H)×10.1(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ150X1LG93은 350 cd/m2 디스플레이 밝기 800:1 전송 대비율, 80/80/65/80 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 30 (Typ.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 50% (NTSC)의 성능으로, 16.2M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 + FRC 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다. 그것이 시스템을 입력하는 신호인 것처럼 LQ150X1LG93은 LVDS (1 ch, 8비트)을 이용하며, 그것이 20까지 3.3V (Typ.)의 전원 전압과 핀 연결기를 연결시켰습니다.
