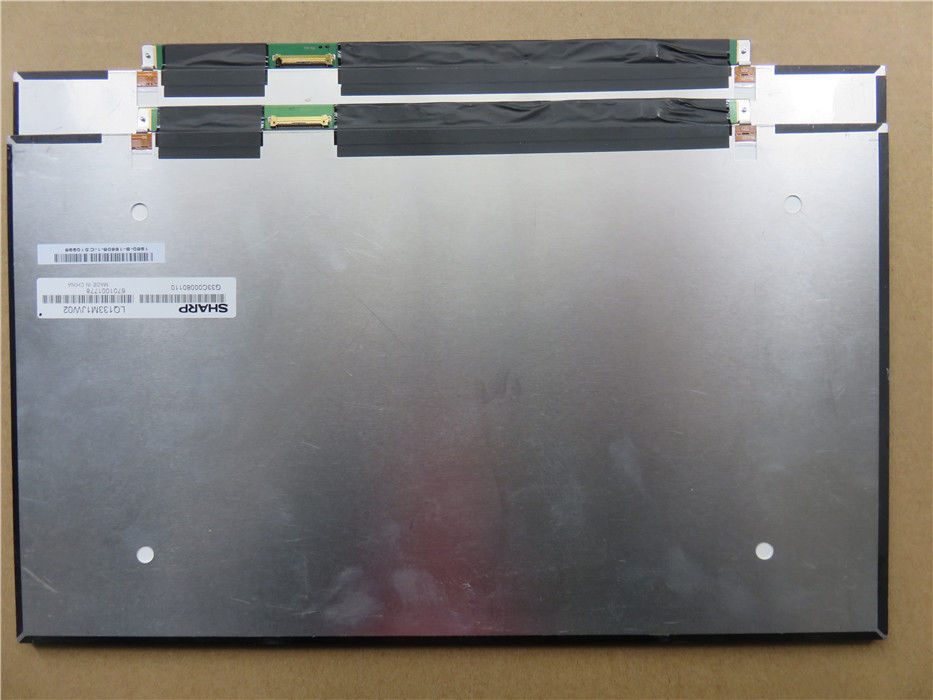

제품 상세 정보:
|
| 패널 모델: | LQ133M1JW02 | 패널 사이즈: | 13.3inch |
|---|---|---|---|
| 시야 각도: | 89/89/89/89 | 밝기: | 330 cd/m ² (Typ.) |
| 결의안: | 1920 (RGB) × 1080, FHD, 166PPI | 환경: | 운영하는 임시 직원.: 0 ~ 50 °C; 저장 임시 직원.: -20 ~ 60 °C |
| 신호 인터페이스: | eDP (2번 레인), eDP1.3, HBR1 (2.7G/lane), 30 핀 연결기 | 램프 유형: | LED 드라이버로, 10K 시간인 8S8P WLED |
| 하이 라이트: | LVDS TFT 엘시디 판넬,ＳＶＧＡ 날카로운 TFT LCD 디스플레이 |
||
LQ133 시리즈 LQ133M1JW03 LQ133M1JW02 LQ133M1JW01
| 화소 특징 : | 결의안 | 1920년, 고정 헤드 디스크 | 도트 피치(MM) | 0.051×0.153 (H×V) |
|---|---|---|---|---|
| 픽셀 포맷 | RGB 세로 스트라이프 | 화소 피치(MM) | 0.153×0.153 (H×V) [166PPI] | |
| 기계적 치수 : | 활동적 지역(MM) | 293.76(H) × 165.24(V) | 베젤 지역(MM) | - |
| 개요는 흐려집니다.(밀리미터) | 305.2(H) × 188.1(V) | 깊이(MM) | 2.5/2.85 (Typ./Max.) | |
| 개요 특징 : | 형태 방식 | 평평한 직사각형 | 외곽 모양 | 호리호리합니다 (PCBA 플랫, T≤3.2mm) |
| 종횡비 | 16시 9분 (Ｈ :V) | 배향 | 지형 형태 | |
| 증가하는 것 : | 없이 | |||
| 다른 Spec : | 중량 | 225g (맥스.) | 처리 | 무광택, 하드 코팅 (3H) |
| 기본 정보 : | Luminance(cd/m2) | 330 (Typ.) | 대비율 | 1000:1 (Typ.) (전달 가능합니다) |
|---|---|---|---|---|
| 시야 각도 | 89/89/89/89 (Typ.)(CR≥10) | 화면 표시 방식 | 전달 가능한 정상적으로 검은 IPS | |
| 가장 잘 계속 보세요 | 대칭성 | 응답(MS) | 25 (Typ.)(Tr+Td) | |
| 색 성능 : | 하얀 좌표 | Ｘ :0.313; Ｙ :0.329 | 표시색 | 16.7M (8비트) |
| 색 온도 | 6485K | 백색 균일도 | 1.25/1.40 (Typ./Max.) (5 점) | |
| 1931 색 감라이트 : | NTSC 비율 | 71% | 스르비 | 100% 적용 범위 |
| 어도비 RGB | 74% 적용 범위 | DCI-P3 | 74% 적용 범위 | |
| Rec.2020 | 53% 적용 범위 | 발언 | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 전기적이어서 신호하세요 : | 전압 공급 | 3.3V (Typ.) | 전류 공급 | 180/270mA (Typ./Max.) | ||
|---|---|---|---|---|---|---|
| 소모 | 0.59W (Typ.) | |||||
| 시그널 타입 : | eDP (2번 레인), eDP1.3, HBR1 (2.7G/lane) | 신호 전압 | - | |||
| 인터페이스 특징 : | 위치 | 타입 | 연결기 | |||
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 형상 |
| I-PEX | 20455-030E-12 | 1 PC | 30개 핀 | 0.5 밀리미터 | EDP-30P2L-020A | |
| 백라이트 특징 : | 형태 | 8 문자열 | 타입 | WLED | 위치 | 에지 라이트형 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 8S8P | 사용 시간 | 10K(Typ.) (시간) | |
| 인터페이스 특징 : | 위치 | - | 타입 | 패널 신호 인터페이스에 포함됩니다 | ||
| 백라이트 구동부 : | 주도하는 드라이버로 | |||||
| 전기적인 드라이버 : | 전압 공급 | 7.0/12.0/21.0V (민./Typ./Max.) | 전류 공급 | 299/341mA (Typ./Max.) | ||
| 소모 | 3.59W (Typ.) | |||||
LQ133M1JW02는 디스플레이 1920년 (고정 헤드 디스크)을 16시 9분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 로서 기계적이 상세도를 만들기 때문에, 그것은 무광택, 하드 코팅 (3H), 225g (최대)의 정미중량의 표면 치료로, 293.76(W)×165.24(H) 밀리미터, 305.2(W)×188.1(H)×2.85(D) 밀리미터의 외곽 라인 사이즈의 활성 영역을 특징으로 하고 호리호리하 stype를 형성합니다 (PCBA 평평하게, T≤3.2mm). IPS로서, 정상적으로 검정색, 전달 가능한 LCM 제품, LQ133M1JW02는 330 cd/m2 디스플레이 밝기 1000:1 전송 대비율, 89/89/89/89 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 대칭성 위의 최고의 전망 방향과 25 (Typ.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 100% (sRGB)의 성능으로, 16.7M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 8비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 10K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 8S8P WLED를 채택했습니다.
