제품 상세 정보:
|
패널 모델: | LQ125T1JW02 | 패널 사이즈: | 12.5” |
---|---|---|---|
밝기: | 340cd / m² | 결의안: | 2560(RGB)×1440, 쿼드 HD, 235PPI |
시야 각도: | 89/89/89/89 | 신호 인터페이스: | 40 핀 연결기인 eDP (4번 레인) |
램프 유형: | WLED, LED 운전사와 더불어 15K 시간, | 환경: | 운영하는 임시 직원.: 0 ~ 50 °C; 저장 임시 직원.: -20 ~ 60 °C |
하이 라이트: | LVDS TFT 엘시디 판넬,SVGA 날카로운 TFT LCD 디스플레이 |
화소 특징 : | 픽셀 포맷 | 2560(RGB)×1440 [쿼드 HD] | 도트 피치 | 0.036×0.108 밀리미터 (H×V) |
---|---|---|---|---|
구성 | RGB 세로 스트라이프 | 화소 피치 | 0.108×0.108 밀리미터 (H×V) [235PPI] | |
기계적 치수 : | 디스플레이 영역 | 276.48×155.52 밀리미터 (H×V) | 베젤 지역 | - |
개요는 흐려집니다. | 282.68×178.66 밀리미터 (H×V) | 개요 깊이 | 2.1/2.3 (Typ./Max.) 밀리미터 | |
개요 특징 : | 폼 팩터 | 평평한 직사각형 | 배향 | 지형 형태 |
종횡비 | 16시 9분 (H :V) | 형태 방식 | 호리호리합니다 (PCBA 플랫, T≤3.2mm) | |
홀과 브라켓 : | 없이 | |||
다른 특징 : | 중량 | 175g (맥스.) | 서피스 | 무광택, 하드 코팅 (2H) |
기본 정보 : | 밝기 | 340 cd/m2 (Typ.) | 대비율 | 1000:1 (Typ.) (전달 가능합니다) |
---|---|---|---|---|
시야 각도 | 89/89/89/89 (Typ.)(CR≥10) | 광학 방식 | 전달 가능한 정상적으로 검은 IPS | |
뷰잉 방향 | 대칭성 | 응답 시간 | 25 (Typ.)(Tr+Td) (부인) | |
색 성능 : | 색도 | 위스 :0.313; Y자관 :0.329 | 색 번호 | 16.7M (8비트) |
색 온도 | 6485K | 백색 균일도 | 1.40/1.60 (Typ./Max.) (13 점) |
역광 특징 : | 램프 형태 | - | 램프 유형 | WLED | 사용 시간 | 15K(Min.) (시간) |
---|---|---|---|---|---|---|
대체 | - | 양 | - | 위치 | 에지 라이트형 | |
인터페이스 특징 : | 타입 | 패널 신호 인터페이스에 포함됩니다 | 위치 | - | 램프 구동기 | 주도하는 드라이버로 |
전기적인 드라이버 : | 전압 입력 | 5.0/12.0/21.0V (민./Typ./Max.) | 전원 입력 | - | ||
소모 | 2.64/2.91W (Typ./Max.) |
신호 시스템 : | eDP (4번 레인) | 로직 전압 | - | |||
---|---|---|---|---|---|---|
전기적이어서 신호하세요 : | 전압 입력 | 3.3V (Typ.) | 전원 입력 | 406/785mA (Typ./Max.) | ||
소모 | 1.34/2.59W (Typ./Max.) | |||||
인터페이스 특징 : | 타입 | 연결기 | 위치 | |||
연결기 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
I-PEX | 20455-040E-12 | 0.5 밀리미터 | 40개 핀 | 1 PC |

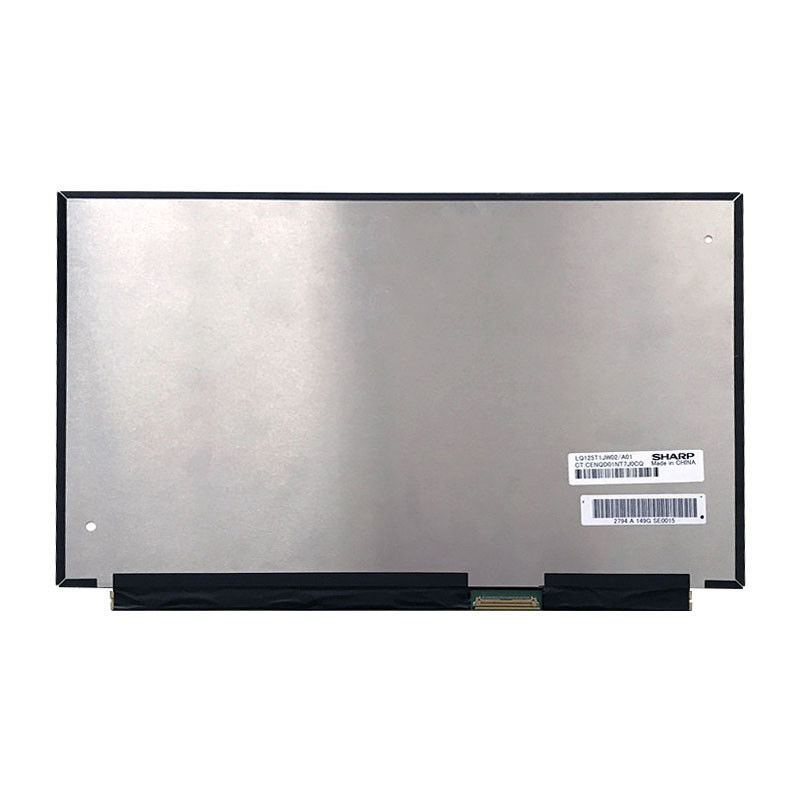

LQ125T1JW02는 디스플레이 2560(RGB)×1440 (쿼드-HD)를 16시 9분의 종횡비로 지원하고 (W :화소가 RGB 세로 스트라이프에 배열되는H). 로서 기계적이 상세도를 만들기 때문에, 그것은 무광택, 하드 코팅 (2H), 175g (최대)의 정미중량의 표면 치료로, 276.48(W)×155.52(H) 밀리미터, 282.68(W)×178.66(H)×2.3(D) 밀리미터의 외곽 라인 사이즈의 활성 영역을 특징으로 하고 호리호리하 stype를 형성합니다 (PCBA 평평하게, T≤3.2mm). IPS로서, 정상적으로 검정색, 전달 가능한 LCM 제품, LQ125T1JW02는 340 cd/m2 디스플레이 밝기 1000:1 전송 대비율, 89/89/89/89 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 대칭성 위의 최고의 전망 방향과 25 (Typ.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 72% (NTSC)의 성능으로, 16.7M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 8비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 15K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다.
