제품 상세 정보:
|
| 패널 브랜드: | 전문가 | 패널 모델: | LQ10D36A |
|---|---|---|---|
| 밝기: | 200cd/m ² | 패널 사이즈: | 10.4 인치 |
| 램프 유형: | 1 PC CCFL, 운전사 없는 50K 시간, | 신호 인터페이스: | 대비 RGB (1 ch, 6개 비트), 31 핀 연결기 |
| 결의안: | 640 (RGB) ×480, VGA, 76PPI | 환경: | 작동 온도. 다음 -10 ~ 65 'Ｃ ; 저장 임시. 다음 -30 ~ 70 'Ｃ |
| 하이 라이트: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ10 시리즈 LQ10D421 LQ10D42 LQ10D41 LQ10D36A
| 기본 정보 : | 광도 (cd/m2) | 시야 각도 (L/R/U/D) | 응답 시간 (부인) |
|---|---|---|---|
| 200 (Typ.) | 70/70/50/60 (Typ.)(CR≥10) | 10/25 (Typ.)(Tr/Td) | |
| 가장 잘 계속 보세요 | 화면 표시 방식 | 대비율 | |
| 6 시 | 전달 가능한 정상적으로 하얀 TN | 500 : 1 (Typ.) (전달 가능합니다) | |
| 디스플레이 색 : | 색 온도 | 표시색 | 하얀 좌표 |
| 6485K | 262K (6개 비트) | Ｘ :0.313; Ｙ :0.329 | |
| 백색 변화 : | 1.45 (Max.) (5 점) | ||
| 패널 사이즈 : | 10.4" | |||
|---|---|---|---|---|
| 화소 특징 : | 픽셀 포맷 | 픽셀 구성 | 화소 피치 (밀리미터) | 도트 피치 (밀리미터) |
| 640(RGB)×480 [VGA] | RGB 세로 스트라이프 | 0.330×0.330 [76PPI] | 0.110×0.330 | |
| 기계적 치수 : | 활성 영역 (밀리미터) | 베젤 지역 (밀리미터) | 외형치수 (밀리미터) | 개요 깊이 (밀리미터) |
| 211.2(H) × 158.4(V) | 214.6(H) × 162.4(V) | 246.5(H) × 179.4(V) | 11.0 (최대) 밀리미터 | |
| 개요 특징 : | 폼 팩터 | 배향 | 종횡비 | 형태 방식 |
| 평평한 직사각형 | 지형 형태 | 4시 3분 (Ｈ :V) | ||
| 증가하는 것 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (2-Φ3.4, 2-R1.7×4.4) | |||
| 다른 세부 사항 : | 중량 | 패널 덮개 | 처리 | |
| 520g (맥스.) | - | 무광택, 하드 코팅 (3H) | ||
| 램프 특징 : | 타입 | 위치 | 양 | 형태 | 삶(시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| CCFL | 에지 라이트형 (윗쪽) | 1 PC | 일직선 | 50K(Typ.) | 치환성 | |
| 전기적인 CCFL : | 전압 공급 | 전류 공급 | 힘 | |||
| 500V (Typ.) | 2.0/6.0/6.5mA (민./Typ./Max.) | 3.0W (Typ.) | ||||
| 동작 주파수 | 첫번째 전압 | |||||
| 20/35/60KHz (민./Typ./Max.) | 950/1400/1500V (Max.)(Ta=+25/0/-10.0C) | |||||
| 인터페이스 특징 : | 위치 | 백라이트 구동부 | 타입 | |||
| - | 부정 | 연결기 | ||||
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 양 | 양 | 구성 |
| JST | BHR-02(8.0)VS-1N | 8.0 밀리미터 | 2개 핀 | 1 PC | BLL-2PINS-hl | |
| 패널이 전기적이어서 운전합니다 : | 전압 공급 | 전류 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (Typ.)(vcc) | 210/140mA (Typ.)(ICC) | - | ||||
| 디스플레이 신호를 위한 전압 : | VIL≤0.8V ; 2.1V≤VIH | |||||
| 인터페이스 특징 : | 위치 | 신호 | 타입 | |||
| - | 대비 RGB (1 ch, 6개 비트) | 연결기 | ||||
| 연결기 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 양 | 양 | 구성 |
| HRS | DF9MA-31P-1V(32) | 1.0 밀리미터 | 31개 핀 | 1 PC | DRGB-31P1C6B-010K | |

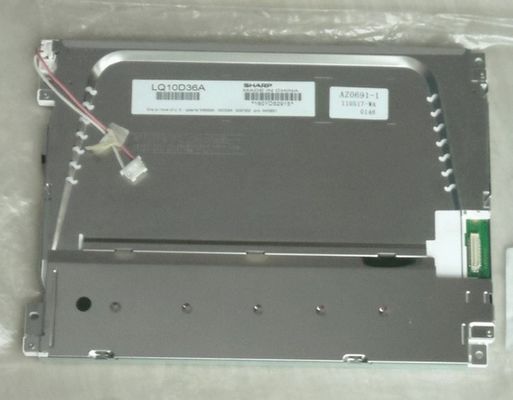

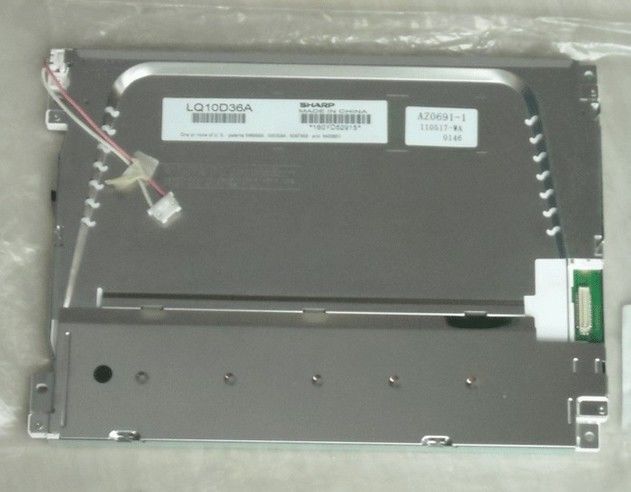

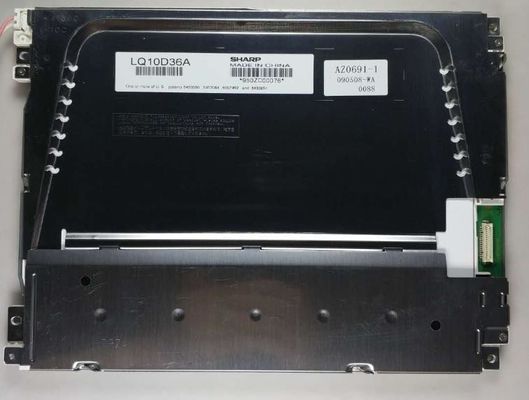

LQ10D36A는 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (3H), 520g (Max.)의 정미중량으로, 214.6(W)×162.4(H) 밀리미터의 영역 크기를 봐 211.2(W)×158.4(H) 밀리미터의 활성 영역, 246.5(W)×179.4(H)×11(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ10D36A는 200 cd/m2 디스플레이 밝기 500:1 전송 대비율, 70/70/50/60 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 10/25 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 (윗쪽) 에지 라이트형으로서 위치되었고, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 1 PC CCFL을 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다. 그것이 시스템을 입력하는 신호인 것처럼 LQ10D36A는 평행한 RGB (1 ch, 6개 비트)을 이용하며, 그것이 31까지 3.3/5.0V (Typ.)(VCC)의 전원 전압과 핀 연결기를 연결시켰습니다.
