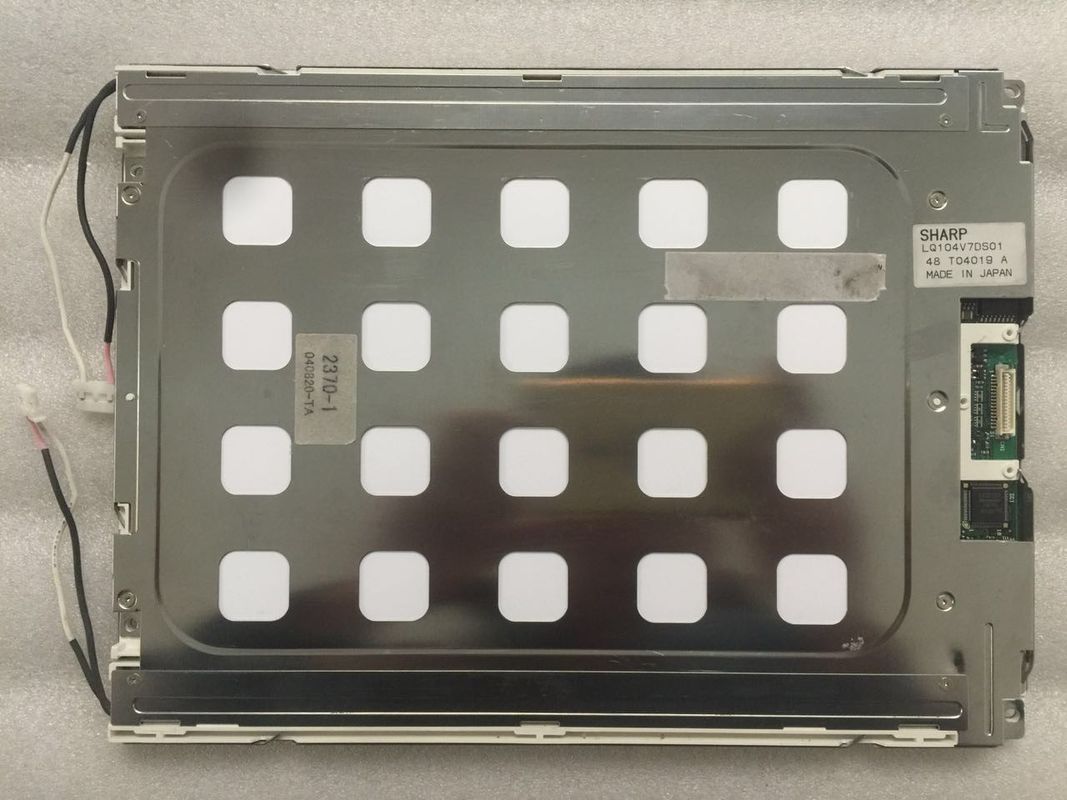

제품 상세 정보:
|
| 모델명: | LQ104V7DS01 | 화면 크기: | 10.4 인치 |
|---|---|---|---|
| 제조사: | 전문가 | 광도: | 250cd/m ² |
| 시그널 타입: | 대비 RGB (1 ch, 6개 비트), 31 핀 연결기 | 백라이트: | 2 PC CCFL, 50K 시간, 어떤 드라이버 |
| 화소 갯수: | 640 (RGB) ×480 (VGA) 76PPI | 맥스. 평가: | 저장 임시. 다음 -30 ~ 70 'Ｃ 작동 온도. 다음 -10 ~ 65 'Ｃ |
| 하이 라이트: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ104 시리즈 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| 패널 사이즈 : | 10.4 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 640(RGB)×480, VGA | RGB 세로 스트라이프 | 0.110×0.330 밀리미터 | 0.330×0.330 밀리미터 [76PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 211.2×158.4 밀리미터 | 215.2×162.4 밀리미터 | 245×195 밀리미터 | 11.4±0.5 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 4시 3분 (Ｗ : H) | 지형 형태 | ||
| 정착 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (2-Φ3.4, 2-R1.7×4.4) | |||
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 700g (Typ.) | 무광택, 하드 코팅, 반사방지 | ||
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 250 cd/m2 (Typ.) | 반투과형인 정상적으로 하얀 TN | 250:1 (Typ.) (전달 가능한) 4.5:1 (Typ.) (사려깊습니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 45/45/45/45 (Typ.)(CR≥5) | 6 시 | 20/40 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 6671K | 262K (6개 비트) | Ｘ :0.304; Ｙ :0.361 | |
| 휘도 변화량 : | 1.45 (Max.) (5 점) | ||
| 성능 : | 3D 타입 | 야외 가시성 | 반사도 |
| - | 읽기 쉬운 태양광 | 3.2% (Typ.) | |
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| TBD/280mA (Typ.) (ICC) | 3.3/5.0V (Typ.)(vcc) | - | ||||
| 디스플레이 신호를 위한 전압 : | VIL≤0.3VCC ; 0.7VCC≤VIH | |||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | 연결기 | 대비 RGB (1 ch, 6개 비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| HRS | DF9MA-31P-1V | 1 PC | 1.0 밀리미터 | 31개 핀 | DRGB-31P1C6B-010K | |
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 에지 라이트형 (상단과 바닥) | 일직선 | 2 PC | 50K(Min.) | - | |
| 전기적인 CCFL : | 전원 입력 | 전압 입력 | 소모 | |||
| 2.0/6.0/6.5mA (민./Typ./Max.) | 500V (Typ.) | 6.0W (Typ.) | ||||
| 켜짐 전압 | 램프 주파수 | |||||
| 950/1250V (Max.)(Ta=+25/0C) | 20/35/60KHz (민./Typ./Max.) | |||||
| 인터페이스 특징 : | 위치 | 타입 | CCFL 드라이버 | |||
| - | 연결기 | 부정 | ||||
| 인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| JST | BHR-03VS-1 | 2 PC | 4.0 밀리미터 | 3개 핀 | BLL-3PINS-hnl | |
LQ104V7DS01은 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택, 하드 코팅, 반사방지, 700g (Typ.)의 정미중량의 표면 치료로, 215.2(W)×162.4(H) 밀리미터의 영역 크기를 봐 211.2(W)×158.4(H) 밀리미터의 활성 영역, 245(W)×195(H)×11.9(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 반투과형 LCM 제품, LQ104V7DS01은 250 cd/m2 디스플레이 밝기 250:1 전송 대비율, 4.5:1 (Typ.) 반사 명암 대비 비율, 45/45/45/45 (Typ.)(CR≥5) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 20/40 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 (상단과 바닥) 에지 라이트형으로서 위치되었고, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 2 PC CCFL을 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
