제품 상세 정보:
|
패널 브랜드: | 전문가 | 패널 모델: | LQ104V1LG61 |
---|---|---|---|
밝기: | 450cd/m ² | 패널 사이즈: | 10.4” |
신호 인터페이스: | LVDS (1개의 ch의 6 조금), 20대의 핀 커넥터 | 램프 유형: | 드라이버 없이, 50K 시간인 2 PC CCFL |
결의안: | 640(RGB)×480, VGA, 76PPI | 환경: | 작동 온도. 다음 -30 ~ 80 'C ; 저장 임시. 다음 -30 ~ 80 'C ; 진동 레벨 : 2.0G (19.6 M / s2) |
하이 라이트: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
LQ104 시리즈 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
화소 특징 : | 결의안 | 640(RGB)×480, VGA | 도트 피치(MM) | 0.110×0.330 (H×V) |
---|---|---|---|---|
픽셀 포맷 | RGB 세로 스트라이프 | 화소 피치(MM) | 0.330×0.330 (H×V) [76PPI] | |
기계적 치수 : | 활동적 지역(MM) | 211.2(H) × 158.4(V) | 베젤 지역(MM) | 214.6(H) × 162.4(V) |
개요는 흐려집니다.(밀리미터) | 246.5(H) × 179.4(V) | 깊이(MM) | 13.7 (맥스.) | |
개요 특징 : | 형태 방식 | 평평한 직사각형 | 외곽 모양 | |
종횡비 | 4시 3분 (H :V) | 배향 | 지형 형태 | |
증가하는 것 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (2-Φ3.4, 2-R1.7×4.4) | |||
다른 Spec : | 중량 | 620g (맥스.) | 처리 | 무광택, 하드 코팅 (3H) |
기본 정보 : | Luminance(cd/m2) | 450 (Typ.) | 대비율 | 600:1 (Typ.) (전달 가능합니다) |
---|---|---|---|---|
시야 각도 | 70/70/50/60 (Typ.)(CR≥10) | 화면 표시 방식 | 전달 가능한 정상적으로 하얀 TN | |
가장 잘 계속 보세요 | 6 시 | 응답(MS) | 10/25 (Typ.)(Tr/Td) | |
색 성능 : | 하얀 좌표 | X :0.313; Y :0.329 | 표시색 | 262K (6개 비트) |
색 온도 | 6485K | 백색 균일도 | 1.35 (Max.) (5 점) | |
1931 색 감라이트 : | NTSC 비율 | 43% | 스르비 | 60% 적용 범위 |
어도비 RGB | 45% 적용 범위 | DCI-P3 | 45% 적용 범위 | |
Rec.2020 | 32% 적용 범위 | 발언 | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) |
프레임 속도 : | 60Hz |
---|---|
역주사 : | 예 (U/D, L/R) |
소비 전력 : | 6.3W |
전기적이어서 신호하세요 : | 전압 공급 | 3.3/5.0V (Typ.) | 전류 공급 | 200/130mA (Typ.)(3.3V/5.0V) | ||
---|---|---|---|---|---|---|
시그널 타입 : | LVDS (1 ch, 6개 비트) | 신호 전압 | - | |||
인터페이스 특징 : | 위치 | - | 타입 | 연결기 | ||
인터페이스 세부 사항 : | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 형상 |
1 PC | 20개 핀 | 1.25 밀리미터 | LVDS-20P1C6B-070D |
백라이트 특징 : | 형태 | 일직선 | 타입 | CCFL | 위치 | 에지 라이트형 (윗쪽) |
---|---|---|---|---|---|---|
대체 | 치환성 | 양 | 2 PC | 사용 시간 | 50K(Min.) (시간) | |
전기적이어서 빛나세요 : | 전압 공급 | 470V (Typ.) | 전류 공급 | 3.0/6.0/6.5mA (민./Typ./Max.) | ||
주파수 | 35/60/70KHz (민./Typ./Max.) | 셋업 전압 | TBD | |||
소모 | 5.64W (Typ.) | |||||
인터페이스 특징 : | 위치 | - | 타입 | 연결기 | ||
인터페이스 세부 사항 : | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 형상 |
JST | BHR-02(8.0)VS-1N | 2 PC | 2개 핀 | 8.0 밀리미터 | BLL-2PINS-hl | |
백라이트 구동부 : | 부정 |

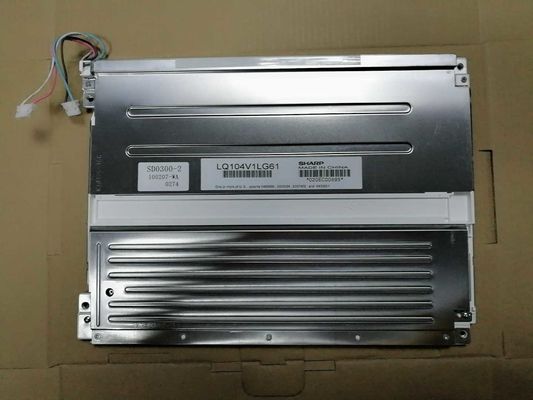

LQ104V1LG61은 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (W :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (3H), 620g (Max.)의 정미중량으로, 214.6(W)×162.4(H) 밀리미터의 영역 크기를 봐 211.2(W)×158.4(H) 밀리미터의 활성 영역, 246.5(W)×179.4(H)×13.7(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ104V1LG61은 450 cd/m2 디스플레이 밝기 600:1 전송 대비율, 70/70/50/60 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 10/25 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 43% (NTSC)의 성능으로, 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 (윗쪽) 에지 라이트형으로서 위치되었고, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 2 PC CCFL을 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
