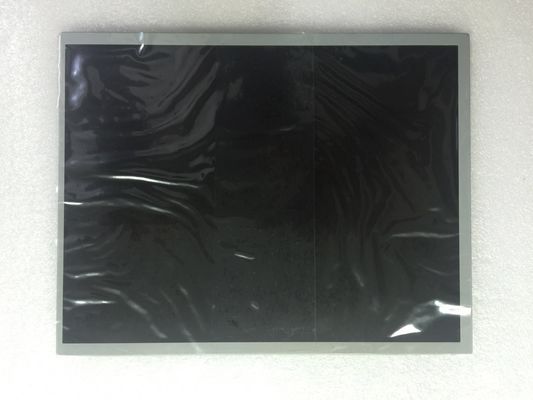

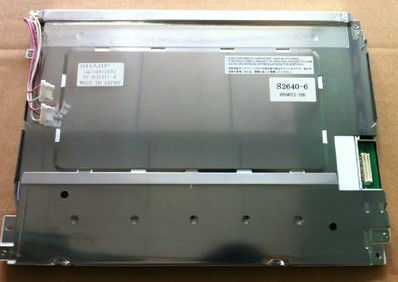

제품 상세 정보:
|
| 제조사: | 전문가 | 모델명: | LQ104V1DW02 |
|---|---|---|---|
| 광도: | 380 (Typ.) (cd/m ²) | 화면 크기: | 10.4 인치 |
| 화소 갯수: | 640 (RGB) ×480 (VGA) 76PPI | 맥스. 평가: | 저장 임시. 다음 -20 ~ 70 'Ｃ 작동 온도. 다음 0 ~ 70 'Ｃ |
| 백라이트: | 2 PC CCFL, 50K 시간, 어떤 드라이버 | 시그널 타입: | 대비 RGB (1 ch, 6개 비트), 31 핀 연결기 |
| 하이 라이트: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ104 시리즈 LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| 패널 사이즈 : | 10.4 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 640(RGB)×480, VGA | RGB 세로 스트라이프 | 0.110×0.330 밀리미터 | 0.330×0.330 밀리미터 [76PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 211.2×158.4 밀리미터 | - | 246.5×179.4 밀리미터 | 15.5 (최대) 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 4시 3분 (Ｗ : H) | 지형 형태 | ||
| 정착 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (2-Φ3.4, 2-R1.7×4.4) | |||
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 620g (맥스.) | 무광택, 하드 코팅 (3H), 반사방지 | ||
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 380 cd/m2 (Typ.) | 전달 가능한 정상적으로 검은 ASV | 450:1 (Typ.) (전달 가능합니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 80/80/80/80 (Typ.)(CR≥10) | 대칭성 | 12/13 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 6485K | 262K (6개 비트) | Ｘ :0.313; Ｙ :0.329 |
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 185/145mA (Typ.)(ICC) | 3.3/5.0V (Typ.)(vcc) | - | ||||
| 디스플레이 신호를 위한 전압 : | VIL≤0.3VCC ; 0.7VCC≤VIH | |||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | 연결기 | 대비 RGB (1 ch, 6개 비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| HRS | DF9MA-31P-1V(32) | 1 PC | 1.0 밀리미터 | 31개 핀 | DRGB-31P1C6B-010K | |
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 에지 라이트형 (윗쪽) | 일직선 | 2 PC | 50K(Min.) | - | |
| 전기적인 CCFL : | 전원 입력 | 전압 입력 | 소모 | |||
| 3.5/6.0/7.0mA (민./Typ./Max.) | 470±50V | 5.6W (Typ.) | ||||
| 켜짐 전압 | 램프 주파수 | |||||
| 740/790V (Max.)(Ta=+25/0C) | 35/60/70KHz (민./Typ./Max.) | |||||
| 인터페이스 특징 : | 위치 | 타입 | CCFL 드라이버 | |||
| - | 연결기 | 부정 | ||||
| 인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| JST | BHR-02(8.0)VS-1N | 2 PC | 8.0 밀리미터 | 2개 핀 | BLL-2PINS-hl | |
LQ104V1DW02는 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택, 하드 코팅 (3H), 반사방지, 620g (Max.)의 정미중량의 표면 치료로, 211.2(W)×158.4(H) 밀리미터, 246.5(W)×179.4(H)×15.5(D) 밀리미터의 외곽 라인 사이즈의 활성 영역을 특징으로 합니다. ASV로서, 정상적으로 검정색, 전달 가능한 LCM 제품, LQ104V1DW02는 380 cd/m2 디스플레이 밝기 450:1 전송 대비율, 80/80/80/80 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 대칭성 위의 최고의 전망 방향과 12/13 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 (윗쪽) 에지 라이트형으로서 위치되었고, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 2 PC CCFL을 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
