제품 상세 정보:
|

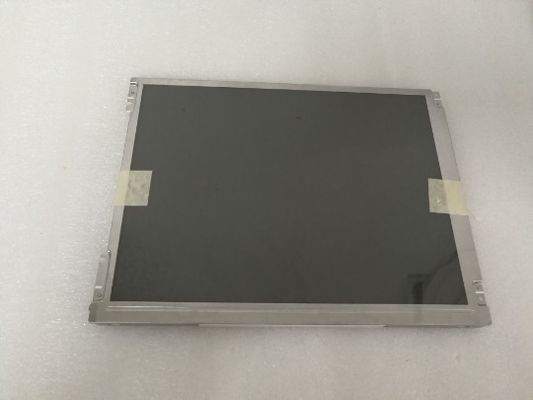

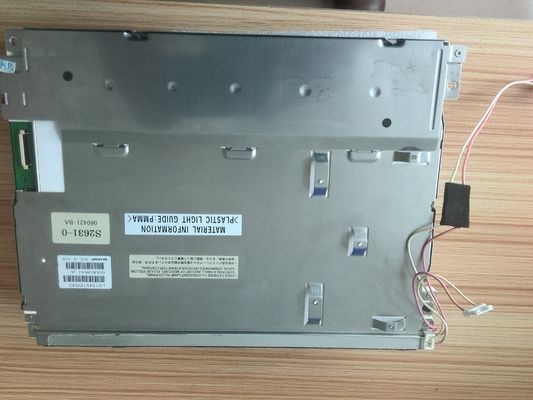

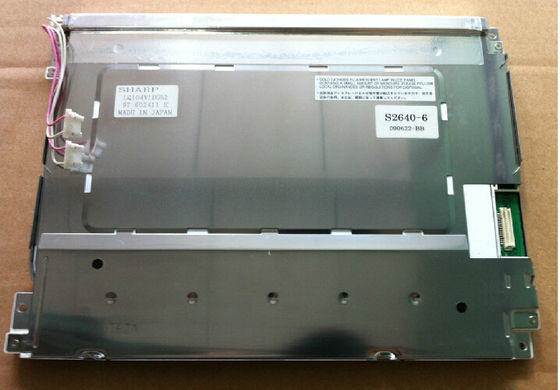

| 브랜드: | 전문가 | 모델: | LQ104V1DG83 |
|---|---|---|---|
| 광도: | 350 cd/m2 (Typ.) | 대각선 사이즈: | 10.4” |
| 조명 공급원: | 인버터로, 50K 시간인 CCFL [2 PC] | 인터페이스 타입: | 대비 RGB (1 ch, 6개 비트), 32 핀 연결기 |
| 픽셀 포맷: | 640 (RGB) ×480 [VGA] 76PPI | 환경: | 작용 온도: -10 ~ 70 °C; 저장 온도: -30 ~ 70 °C |
| 하이 라이트: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ104 시리즈 LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| 패널 사이즈 : | 10.4 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 640(RGB)×480, VGA | RGB 세로 스트라이프 | 0.110×0.330 밀리미터 | 0.330×0.330 밀리미터 [76PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 211.2×158.4 밀리미터 | 214.6×162.4 밀리미터 | 246.5×179.4 밀리미터 | 34.7 (최대) 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 4시 3분 (Ｗ : H) | 지형 형태 | ||
| 정착 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (2-Φ3.4, 2-R1.7×4.4) | |||
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 700g (맥스.) | 무광택, 하드 코팅 (3H) | ||
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 350 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 300:1 (Typ.) (전달 가능합니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 70/70/40/70 (Typ.)(CR≥10) | 6 시 | 10/25 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 32767K | 262K (6개 비트) | Ｘ :0.131; Ｙ :0.329 | |
| 1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
| 73% | 94% | 76% | |
| DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
| 76% | 55% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 휘도 변화량 : | 1.45 (Max.) (5 점) | ||
| 소비 전력 : | 8.3W (Typ.) |
|---|---|
| 프레임 속도 : | 60Hz |
| 역주사 : | 예 (U/D, L/R) |
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 180/130mA (Typ.)(ICC) | 3.3/5.0V (Typ.)(vcc) | - | ||||
| 디스플레이 신호를 위한 전압 : | GND≤VIL≤0.8V ; 2.3≤VIH≤3.3V(VCC≥3.3V) ; 2.3≤VIH≤VCC(VCC≤3.3V) | |||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | 연결기 | 대비 RGB (1 ch, 6개 비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| 제 | IL-FPR-32S-vf | 1 PC | 0.5 밀리미터 | 32개 핀 | DRGB-32P1C6B-040A | |
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 에지 라이트형 (윗쪽) | 일직선 | 2 PC | 50K(Min.) | - | |
| 인터페이스 특징 : | 위치 | 타입 | CCFL 드라이버 | |||
| - | 연결기 | 인버터로 | ||||
| 인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| JST | S6B-ZR-SM3A-TF | 1 PC | 1.5 밀리미터 | 6개 핀 | BDL-6PINS-vvvggg | |
| 전기적인 드라이버 : | 전원 입력 | 전압 입력 | 소모 | |||
| 630/700mA (Typ./Max.) | 12.0V (Typ.) | - | ||||
LQ104V1DG83은 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (3H), 700g (Max.)의 정미중량으로, 214.6(W)×162.4(H) 밀리미터의 영역 크기를 봐 211.2(W)×158.4(H) 밀리미터의 활성 영역, 246.5(W)×179.4(H)×34.7(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ104V1DG83은 350 cd/m2 디스플레이 밝기 300:1 전송 대비율, 70/70/40/70 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 10/25 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 72% (NTSC)의 성능으로, 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 (윗쪽) 에지 라이트형으로서 위치되었고, 인버터로, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 2 PC CCFL을 채택했습니다.
