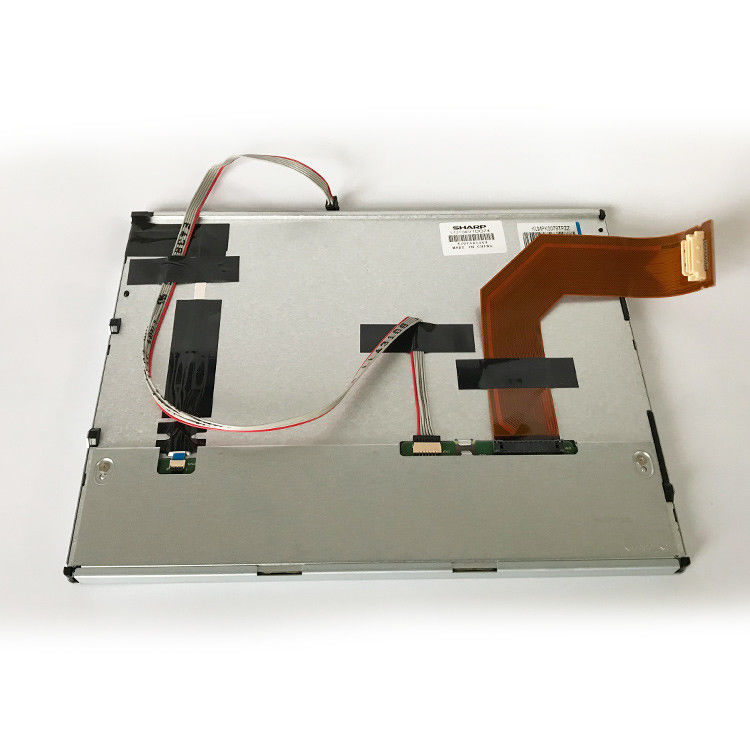

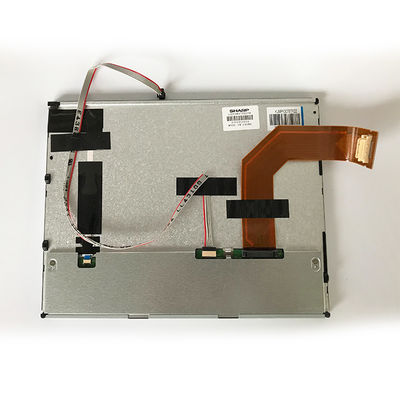

제품 상세 정보:
|
| 패널 모델: | LQ104V1DG74 | 패널 브랜드: | 전문가 |
|---|---|---|---|
| 패널 사이즈: | 10.4 인치 | 결의안: | 640 (RGB) ×480, VGA, 76PPI |
| 밝기: | 370 cd/m2 (Typ.) | 환경: | 운영하는 임시 직원.: -30 ~ 80 °C; 저장 임시 직원.: -30 ~ 80 °C |
| 램프 유형: | LED 드라이버로, 70K 시간인 WLED | 신호 인터페이스: | CMOS (1 채널, 6 비트), 40 핀 커넥터 |
| 하이 라이트: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ104 시리즈 LQ104V1DG74 LQ104V1DG72 LQ104V1DG71 LQ104V1DG62
| 기초적 세부 사항 : | 제조사 | 모델명 | LQ104V1DG74 | |
|---|---|---|---|---|
| 패널 형태 | a-SI TFT-LCD, LCM | 또 다른 이름 | - | |
| 패널 사이즈 | 10.4 인치 | 를 위해 설계합니다 | ||
| 최대 정격 : | OP 온도 | -30 ~ 80 'Ｃ | ST 온도 | -30 ~ 80 'Ｃ |
| 진동 레벨 | 1.0G (9.8 Ｍ / s2) | 로에스 |
| 기본 정보 : | 광도 | 370 cd/m2 (Typ.) | 대비율 | 800 : 1 (Typ.) (전달 가능합니다) |
|---|---|---|---|---|
| 잘 봅니다 | 6 시 | 응답 속도 | 35 (Typ.)(Tr+Td) (부인) | |
| 시야 각도 | 80/80/60/80 (Typ.)(CR≥10) | 작동 모드 | 전달 가능한 정상적으로 하얀 TN | |
| 색 성능 : | 색도 | 위스 :0.300; Y자관 :0.320 | 지원 색 | 262K (6개 비트) |
| 색 온도 | 7351K | 백색 균일도 | 1.33 (Max.) (5 점) |
| 화소 특징 : | 화소의 수 | 640(RGB)×480 [VGA] | 배열 | RGB 세로 스트라이프 |
|---|---|---|---|---|
| 도트 피치(W×H) | 0.110×0.330 밀리미터 | 화소 피치(W×H) | 0.330×0.330 밀리미터 [76PPI] | |
| 물리적 크기 : | 활동적 보기 | 211.2(W)×158.4(H) 밀리미터 | 전체적으로 희미합니다. | 227.3(W)×177.5(H) 밀리미터 |
| 베젤 오픈닝 | 215.4(W)×161.8(H) 밀리미터 | 전체 깊이 | 10.0 (최대) 밀리미터 | |
| 개요 특징 : | 양식 모양 | 평평한 직사각형 | 배향 | 지형 형태 |
| 양상 비율 (Ｗ :H) | 4:3 | 형태 방식 | ||
| 정착 : | 왼쪽, 옳은 베젤 위의 측면 장착용 구멍 (4-M3) | |||
| 다른 세부 사항 : | 집단 | 500g | 서피스 | 무광택, 하드 코팅 (3H) |
| 갱신 속도 : | 60Hz |
|---|---|
| 역주사 : | 예 (180') |
| 소비 전력 : | 3.4W (Typ.) |
| 전기적이어서 신호하세요 : | 입력전류 | 300mA (Typ.) | 입력 전압 | 3.3V (Typ.) | ||
|---|---|---|---|---|---|---|
| 소모 | - | 신호 인터페이스 | CMOS (1 ch, 6개 비트) | |||
| 인터페이스 특징 : | 위치 | - | 물리적 유형 | 연결기 | ||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 양 | 핀 할당 |
| FH63-40S-0.5SH | 1 PC | 0.5 밀리미터 | 40개 핀 | |||
| 램프 특징 : | 램프 형태 | - | 램프 유형 | WLED | 위치 | 에지 라이트형 |
|---|---|---|---|---|---|---|
| 익스체인지 | 치환성 | 양 | - | 삶 | 70K(Typ.) (시간) | |
| 인터페이스 특징 : | 위치 | - | 물리적 유형 | 연결기 | ||
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 양 | 핀 할당 |
| 제 | FI-S6P-HFE | 1 PC | 1.25 밀리미터 | 6개 핀 | ||
| 백라이트 구동부 : | 주도하는 드라이버로 | |||||
| 전기적인 드라이버 : | 입력전류 | 200mA (Typ.) | 입력 전압 | 12±1.2V | ||
LQ104V1DG74는 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (3H), 500g의 정미중량으로, 215.4(W)×161.8(H) 밀리미터의 영역 크기를 봐 211.2(W)×158.4(H) 밀리미터의 활성 영역, 227.3(W)×177.5(H)×10(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ104V1DG74는 370 cd/m2 디스플레이 밝기 800:1 전송 대비율, 80/80/60/80 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 35 (Typ.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 70K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다.
