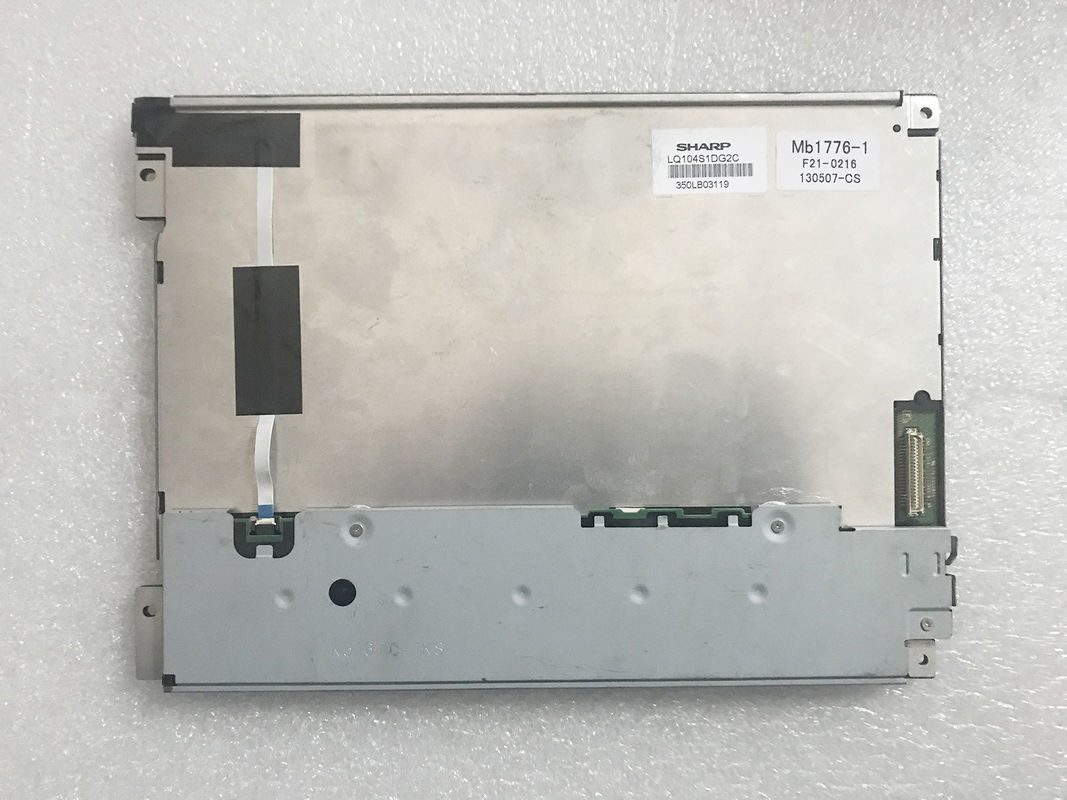

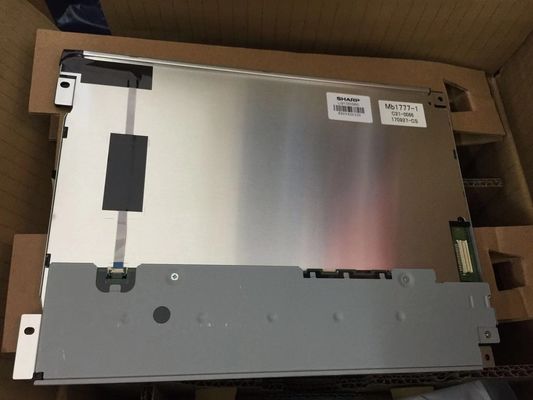

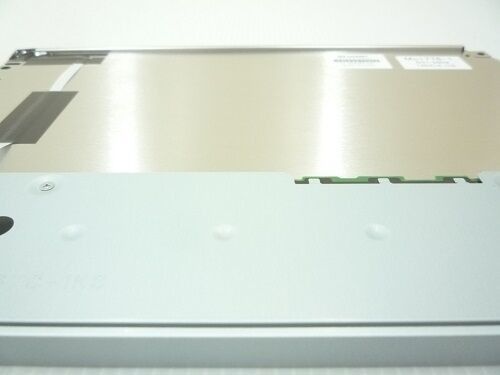

제품 상세 정보:
|
브랜드: | 전문가 | 모델: | LQ104S1DG2C |
---|---|---|---|
픽셀 포맷: | 800(RGB)×600 [SVGA] 96PPI | 대각선 사이즈: | 10.4 인치 |
조명 공급원: | LED 드라이버로, 50K 시간인 WLED | 광도: | 350 cd/m2 (Typ.) |
인터페이스 타입: | 대비 RGB (1 ch, 6개 비트) 41 핀 연결기 | 환경: | 작용 온도: -30 ~ 80 °C; 저장 온도: -30 ~ 80 °C |
하이 라이트: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
LQ104 시리즈 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31 LQ104S1DG2C
화소 특징 : | 결의안 | 800(RGB)×600, SVGA | 도트 피치(MM) | 0.088×0.264 (H×V) |
---|---|---|---|---|
픽셀 포맷 | RGB 세로 스트라이프 | 화소 피치(MM) | 0.264×0.264 (H×V) [96PPI] | |
기계적 치수 : | 활동적 지역(MM) | 211.2(H) × 158.4(V) | 베젤 지역(MM) | 214.6(H) × 162.4(V) |
개요는 흐려집니다.(밀리미터) | 246.5(H) × 179.3(V) | 깊이(MM) | 11.0 (맥스.) | |
개요 특징 : | 형태 방식 | 평평한 직사각형 | 외곽 모양 | |
종횡비 | 4시 3분 (H :V) | 배향 | 지형 형태 | |
증가하는 것 : | 표면 장착 구멍 (2-Φ3.4, 2-R1.7) | |||
다른 Spec : | 중량 | 550g (Typ.) | 처리 | 무광택, 하드 코팅 (3H) |
기본 정보 : | Luminance(cd/m2) | 350 (Typ.) | 대비율 | 500:1 (Typ.) (전달 가능합니다) |
---|---|---|---|---|
시야 각도 | 70/70/50/60 (Typ.)(CR≥10) | 화면 표시 방식 | 전달 가능한 정상적으로 하얀 TN | |
가장 잘 계속 보세요 | 6 시 | 응답(MS) | 35 (Typ.)(Tr+Td) | |
색 성능 : | 하얀 좌표 | X :0.305; Y :0.310 | 표시색 | 262K (6개 비트) |
색 온도 | 7181K | 백색 균일도 | 1.45 (Max.) (5 점) |
전기적이어서 신호하세요 : | 전압 공급 | 3.3V (Typ.) | 전류 공급 | 250/350mA (Typ./Max.) | ||
---|---|---|---|---|---|---|
시그널 타입 : | 대비 RGB (1 ch, 6개 비트) | 신호 전압 | - | |||
인터페이스 특징 : | 위치 | - | 타입 | 연결기 | ||
인터페이스 세부 사항 : | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 형상 |
HRS | DF9B-41P-1V(32) | 1 PC | 41개 핀 | 1.0 밀리미터 |
백라이트 특징 : | 형태 | - | 타입 | WLED | 위치 | 에지 라이트형 |
---|---|---|---|---|---|---|
대체 | - | 양 | - | 사용 시간 | 50K(Typ.) (시간) | |
인터페이스 특징 : | 위치 | - | 타입 | 연결기 | ||
백라이트 구동부 : | 주도하는 드라이버로 | |||||
전기적인 드라이버 : | 전압 공급 | 12.0V (Typ.) | 전류 공급 | 300/400mA (Typ./Max.) |
LQ104S1DG2C는 디스플레이 800(RGB)×600 (SVGA)을 4시 3분의 종횡비로 지원하고 (W :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (3H), 550g (Typ.)의 정미중량으로, 214.6(W)×162.4(H) 밀리미터의 영역 크기를 봐 211.2(W)×158.4(H) 밀리미터의 활성 영역, 246.5(W)×179.3(H)×11(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ104S1DG2C는 350 cd/m2 디스플레이 밝기 500:1 전송 대비율, 70/70/50/60 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 35 (Typ.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다.
