제품 상세 정보:
|
| 패널 모델: | LQ084V3DG02 | 패널 브랜드: | 전문가 |
|---|---|---|---|
| 밝기: | 400 cd/m2 (Typ.) | 패널 사이즈: | 8.4INCH |
| 신호 인터페이스: | 평행한 RGB (1개의 ch의 6 조금), 33대의 핀 커넥터 | 램프 유형: | 6S2P WLED, 50K 시간, 드라이버 없음 |
| 결의안: | 640 (RGB) ×480, VGA, 95PPI | 환경: | 작동 온도. 다음 -30 ~ 80 'Ｃ ; 저장 임시. 다음 -30 ~ 80 'Ｃ ; 진동 레벨 : 2.0G (19.6 Ｍ / s2) |
| 하이 라이트: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
||

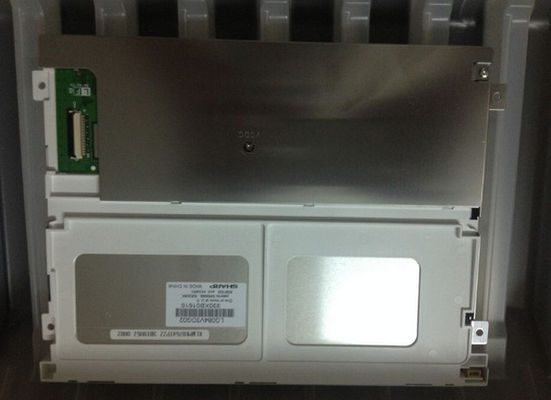

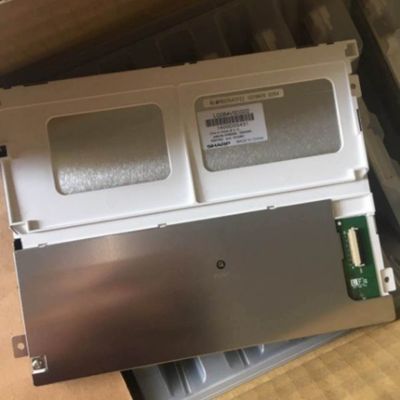

LQ084 시리즈 LQ084V3DG02 LQ084V3DG01
| 화소 특징 : | 픽셀 포맷 | 640(RGB)×480 [VGA] | 도트 피치 | 0.089×0.267 밀리미터 (H×V) |
|---|---|---|---|---|
| 구성 | RGB 세로 스트라이프 | 화소 피치 | 0.267×0.267 밀리미터 (H×V) [95PPI] | |
| 기계적 치수 : | 디스플레이 영역 | 170.88×128.16 밀리미터 (H×V) | 베젤 지역 | 175.5×133.0 밀리미터 (H×V) |
| 개요는 흐려집니다. | 199.5×149.5 밀리미터 (H×V) | 개요 깊이 | 11.6 (Typ.) 밀리미터 | |
| 개요 특징 : | 폼 팩터 | 평평한 직사각형 | 배향 | 지형 형태 |
| 종횡비 | 4시 3분 (Ｈ :V) | 형태 방식 | ||
| 홀과 브라켓 : | 표면 장착 구멍 (4-Φ3.2) | |||
| 다른 특징 : | 중량 | 400g (맥스.) | 서피스 | 무광택 |
| 기본 정보 : | 밝기 | 400 cd/m2 (Typ.) | 대비율 | 600:1 (Typ.) (전달 가능합니다) |
|---|---|---|---|---|
| 시야 각도 | 65/65/55/60 (Typ.)(CR≥10) | 광학 방식 | 전달 가능한 정상적으로 하얀 TN | |
| 뷰잉 방향 | 6 시 | 응답 시간 | 5/21 (Typ.)(Tr/Td) (부인) | |
| 색 성능 : | 색도 | 위스 :0.292; Y자관 :0.316 | 색 번호 | 262K (6개 비트) |
| 색 온도 | 7970K | 백색 균일도 | - |
| 역주사 : | 예 (U/D, L/R) |
|---|---|
| 소비 전력 : | 4.62W |
| 역광 특징 : | 램프 형태 | 2 문자열 | 램프 유형 | WLED | 사용 시간 | 50K(Typ.) (시간) |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 6S2P | 위치 | 에지 라이트형 | |
| 전기적이어서 빛나세요 : | 전압 입력 | 19.8V (Typ.) | 전원 입력 | 100/105mA (Typ./Max.) | ||
| 소모 | 3.96W (Typ.) | |||||
| 인터페이스 특징 : | 타입 | 연결기 | 위치 | - | 램프 구동기 | 부정 |
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
| JST | SM04B-SRSS-TB(lf)(sn) | 1.0 밀리미터 | 4개 핀 | 1 PC | BLE-4PINS-aacc | |
| 신호 시스템 : | 대비 RGB (1 ch, 6개 비트) | 로직 전압 | VIL≤0.8V ; 2.1V≤VIH | |||
|---|---|---|---|---|---|---|
| 전기적이어서 신호하세요 : | 전압 입력 | 3.3V (Typ.)(vcc) | 전원 입력 | 200/360mA (Typ./Max.)(ICC) | ||
| 인터페이스 특징 : | 타입 | 연결기 | 위치 | - | ||
| 연결기 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
| IRISO | IMSA-9637S-33Y902 | 0.5 밀리미터 | 33개 핀 | 1 PC | DRGB-33P1C6B-020A | |
LQ084V3DG02는 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 170.88(W)×128.16(H) 밀리미터의 활성 영역, 무광택의 표면 치료로, 175.5(W)×133.0(H) 밀리미터의 영역 크기를 보는 199.5(W)×149.5(H) 밀리미터의 외곽 라인 사이즈, 400g (Max.)의 정미중량을 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ084V3DG02는 400 cd/m2 디스플레이 밝기 600:1 전송 대비율, 65/65/55/60 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 5/21 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 6S2P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
