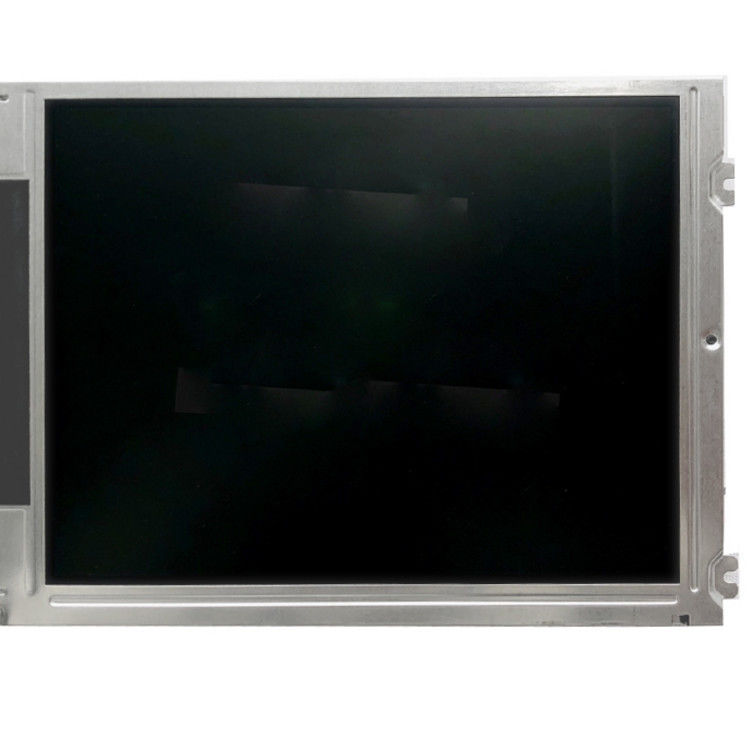

제품 상세 정보:
|
모델: | LQ084V1DG41 | 브랜드: | 전문가 |
---|---|---|---|
대각선 사이즈: | 8.4 인치 | 광도: | 300 cd/m ² (Typ.) |
픽셀 포맷: | 640 (RGB) ×480 [VGA] 95PPI | 조명 공급원: | CCFL [1 개], W / O 드라이버 |
인터페이스 타입: | 대비 RGB (1 ch, 6개 비트), 31 핀 연결기 | 환경: | 작동 온도 : -10 ~ 65 'C ; 저장 온도 : -30 ~ 70 'C |
하이 라이트: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
LQ084 시리즈 LQ084V1DG44 LQ084V1DG43 LQ084V1DG42 LQ084V1DG41
화소 특징 : | 픽셀 포맷 | 640(RGB)×480 [VGA] | 도트 피치 | 0.089×0.267 밀리미터 (H×V) |
---|---|---|---|---|
구성 | RGB 세로 스트라이프 | 화소 피치 | 0.267×0.267 밀리미터 (H×V) [95PPI] | |
기계적 치수 : | 디스플레이 영역 | 170.88×128.16 밀리미터 (H×V) | 베젤 지역 | 175.9×134.6 밀리미터 (H×V) |
개요는 흐려집니다. | 221×152.4 밀리미터 (H×V) | 개요 깊이 | 12.0 (Typ.) 밀리미터 | |
개요 특징 : | 폼 팩터 | 평평한 직사각형 | 배향 | 지형 형태 |
종횡비 | 4시 3분 (H :V) | 형태 방식 | ||
홀과 브라켓 : | 표면 장착 구멍 | |||
다른 특징 : | 중량 | 430g (맥스.) | 서피스 | 무광택 (헤이즈 25%), 하드 코팅 (3H) |
기본 정보 : | 밝기 | 300 cd/m2 (Typ.) | 대비율 | 600:1 (Typ.) (전달 가능합니다) |
---|---|---|---|---|
시야 각도 | 70/70/60/50 (Typ.)(CR≥10) | 광학 방식 | 전달 가능한 정상적으로 하얀 TN | |
뷰잉 방향 | 12 시 | 응답 시간 | 10/25 (Typ.)(Tr/Td) (부인) | |
색 성능 : | 색도 | 위스 :0.313; Y자관 :0.329 | 색 번호 | 262K (6개 비트) |
색 온도 | 6485K | 백색 균일도 | 1.45 (Max.) (5 점) |
역광 특징 : | 램프 형태 | - | 램프 유형 | CCFL | 사용 시간 | - |
---|---|---|---|---|---|---|
대체 | 치환성 | 양 | 1 PC | 위치 | 에지 라이트형 (하단측) | |
전기적이어서 빛나세요 : | 전압 입력 | 680V (Typ.) | 전원 입력 | 3.5/6.0/6.5mA (민./Typ./Max.) | ||
주파수 | 35/45/70KHz (민./Typ./Max.) | 첫번째 전압 | 1500V (Max.)(Ta=-10C) | |||
소모 | 4.1W (Typ.) | |||||
인터페이스 특징 : | 타입 | 연결기 | 위치 | - | 램프 구동기 | 부정 |
인터페이스 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
JST | BHR-03VS-1 | 4.0 밀리미터 | 3개 핀 | 1 PC | BLL-3PINS-hnl |
신호 시스템 : | 대비 RGB (1 ch, 6개 비트) | 로직 전압 | VIL≤0.8V ; 2.1V≤VIH | |||
---|---|---|---|---|---|---|
전기적이어서 신호하세요 : | 전압 입력 | 3.3/5.0V (Typ.)(vcc) | 전원 입력 | 240/155mA (Typ.)(ICC) | ||
인터페이스 특징 : | 타입 | 연결기 | 위치 | - | ||
연결기 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
HRS | DF9BA-31P-1V | 1.0 밀리미터 | 31개 핀 | 1 PC | DRGB-31P1C6B-010K |
LQ084V1DG41은 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (W :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택 (헤이즈 25%), 하드 코팅 (3H), 430g (Max.)의 정미중량의 표면 치료로, 175.9(W)×134.6(H) 밀리미터의 영역 크기를 봐 170.88(W)×128.16(H) 밀리미터의 활성 영역, 221(W)×152.4(H) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ084V1DG41은 300 cd/m2 디스플레이 밝기 600:1 전송 대비율, 70/70/60/50 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 12 시 위의 최고의 전망 방향과 10/25 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형 (하단측)로서 위치된 백라이트 시스템을 있는 것처럼 이 상품은 1 PC CCFL을 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
