제품 상세 정보:
|
| 패널 브랜드: | 전문가 | 패널 모델: | LQ084V1DG22 |
|---|---|---|---|
| 램프 유형: | 50K 시간인 1 PC CCFL | 신호 인터페이스: | 대비 RGB (1 ch, 6개 비트), 31 핀 연결기 |
| 밝기: | 300 cd/m ² (Typ.) | 패널 사이즈: | 8.4INCH |
| 결의안: | 640(RGB)×480, VGA, 94PPI | 환경: | 작동 온도. 다음 0 ~ 55 'Ｃ ; 저장 임시. 다음 -25 ~ 70 'Ｃ |
| 하이 라이트: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
||

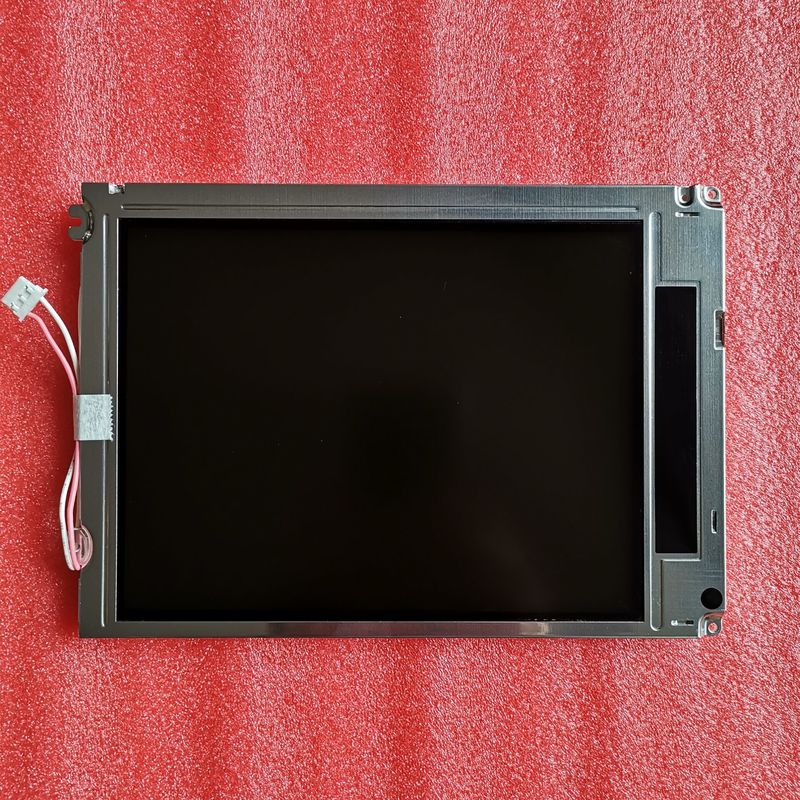

LQ084 시리즈 LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| 패널 사이즈 : | 8.4 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 640(RGB)×480, VGA | RGB 세로 스트라이프 | 0.089×0.270 밀리미터 | 0.267×0.270 밀리미터 [94PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 170.88×129.6 밀리미터 | 175.9×134.6 밀리미터 | 216×152.4 밀리미터 | 12.0 (Typ.) 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 4시 3분 (Ｗ : H) | 지형 형태 | ||
| 정착 : | 표면 장착 구멍 (4 PC) | |||
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 410±20g | 무광택 (헤이즈 28%), 하드 코팅 (3H) | ||
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 300 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 250:1 (Typ.) (전달 가능합니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 55/55/55/40 (Typ.)(CR≥10) | 12 시 | 20/40 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 6172K | 262K (6개 비트) | Ｘ :0.319; Ｙ :0.329 | |
| 휘도 변화량 : | 1.45 (Max.) (5 점) | ||
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 410/460mA (Typ./Max. VCC=3.3V)(ICC) | 3.3/5.0V (Typ.)(vcc) | - | ||||
| 디스플레이 신호를 위한 전압 : | VIL≤0.3VCC ; 0.7VCC≤VIH | |||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | 연결기 | 대비 RGB (1 ch, 6개 비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| HRS | DF9BA-31P-1V | 1 PC | 1.0 밀리미터 | 31개 핀 | DRGB-31P1C6B-010K | |
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1 PC | 50K(Typ.) | - | |
| 전기적인 CCFL : | 전원 입력 | 전압 입력 | 소모 | |||
| 2.0/6.0/6.5mA (민./Typ./Max.) | 4.1W (Typ.) | |||||
| 켜짐 전압 | 램프 주파수 | |||||
| 1300/1500V (Max.)(Ta=+25/0C) | 20/45/70KHz (민./Typ./Max.) | |||||
| 인터페이스 특징 : | 위치 | 타입 | CCFL 드라이버 | |||
| - | 연결기 | |||||
| 인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| JST | BHR-03VS-1 | 1 PC | 4.0 밀리미터 | 3개 핀 | BLL-3PINS-hnl | |
LQ084V1DG22는 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택 (헤이즈 28%), 하드 코팅 (3H), 410±20g의 정미중량의 표면 치료로, 175.9(W)×134.6(H) 밀리미터의 영역 크기를 봐 170.88(W)×129.6(H) 밀리미터의 활성 영역, 216(W)×152.4(H) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ084V1DG22는 300 cd/m2 디스플레이 밝기 250:1 전송 대비율, 55/55/55/40 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 12 시 위의 최고의 전망 방향과 20/40 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 백라이트 시스템이고, 50K 시간의 일하는 사용 시간을 있는 것처럼 이 제품은 1 PC CCFL을 채택했습니다.
