제품 상세 정보:
|
| 패널 브랜드: | 전문가 | 패널 모델: | LQ084V1DG21E |
|---|---|---|---|
| 밝기: | 300 cd/m ² (Typ.) | 패널 사이즈: | 8.4" |
| 램프 유형: | 50K 시간인 1 PC CCFL | 신호 인터페이스: | 대비 RGB (1 ch, 6개 비트), 31 핀 연결기 |
| 결의안: | 640(RGB)×480, VGA, 94PPI | 환경: | 작동 온도. 다음 0 ~ 55 'Ｃ ; - |
| 하이 라이트: | CCFL LVDS 산업적 엘시디 판넬,CCFL NEC TFT 패널 |
||
LQ084 시리즈 LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| 화소 특징 : | 픽셀 포맷 | 640(RGB)×480 [VGA] | 도트 피치 | 0.089×0.270 밀리미터 (H×V) |
|---|---|---|---|---|
| 구성 | RGB 세로 스트라이프 | 화소 피치 | 0.267×0.270 밀리미터 (H×V) [94PPI] | |
| 기계적 치수 : | 디스플레이 영역 | 170.88×129.6 밀리미터 (H×V) | 베젤 지역 | 175.9×134.6 밀리미터 (H×V) |
| 개요는 흐려집니다. | 216×152.4 밀리미터 (H×V) | 개요 깊이 | 12.0 (Typ.) 밀리미터 | |
| 개요 특징 : | 폼 팩터 | 평평한 직사각형 | 배향 | 지형 형태 |
| 종횡비 | 4시 3분 (Ｈ :V) | 형태 방식 |
| 기본 정보 : | 밝기 | 300 cd/m2 (Typ.) | 대비율 | 250:1 (Typ.) (전달 가능합니다) |
|---|---|---|---|---|
| 시야 각도 | 55/55/55/40 (Typ.)(CR≥10) | 광학 방식 | 전달 가능한 정상적으로 하얀 TN | |
| 뷰잉 방향 | - | 응답 시간 | 20/40 (Typ.)(Tr/Td) (부인) | |
| 색 성능 : | 색도 | - | 색 번호 | 262K (6개 비트) |
| 역광 특징 : | 램프 형태 | - | 램프 유형 | CCFL | 사용 시간 | 50K(Typ.) (시간) |
|---|---|---|---|---|---|---|
| 대체 | 치환성 (LQ0DDB0004) | 양 | 1 PC | 위치 | 에지 라이트형 (하단측) | |
| 전기적이어서 빛나세요 : | 전압 입력 | 전원 입력 | 2.0/6.0/6.5mA (민./Typ./Max.) | |||
| 주파수 | 20/45/70KHz (민./Typ./Max.) | 첫번째 전압 | 1300/1500V (Max.)(Ta=+25/0C) | |||
| 소모 | 4.1W (Typ.) | |||||
| 인터페이스 특징 : | 타입 | 연결기 | 위치 | - | 램프 구동기 | - |
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
| JST | BHR-03VS-1 | 4.0 밀리미터 | 3개 핀 | 1 PC | BLL-3PINS-hnl | |

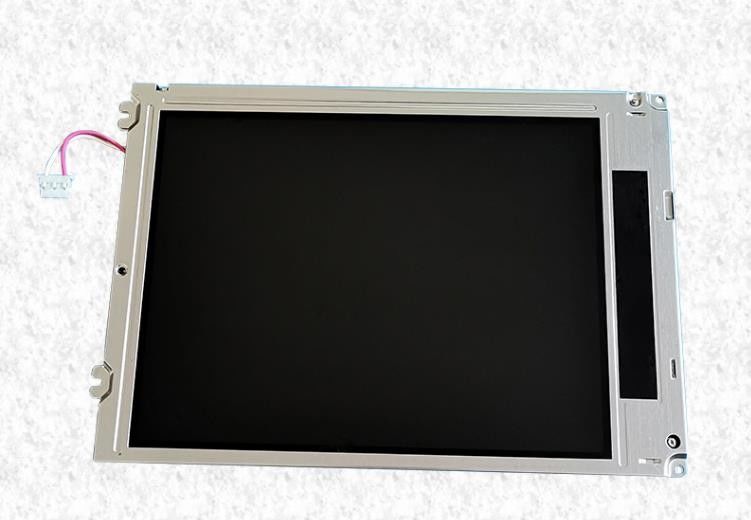

LQ084V1DG21E는 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 175.9(W)×134.6(H) 밀리미터의 영역 크기를 봐 170.88(W)×129.6(H) 밀리미터의 활성 영역, 216(W)×152.4(H) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백색인 TN으로서, 전달 가능한 LCM 제품, LQ084V1DG21E는 20/40 (Typ.)(Tr/Td) 부인 기간의 300 cd/m2 디스플레이 밝기 250:1 전송 대비율과 55/55/55/40 (Typ.)(CR≥10) (L/R/U/D) 시야 각도와 응답 시간을 제공할 수 있습니다. 그러므로 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 (하단측) 에지 라이트형으로서 위치되었고, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 1 PC CCFL을 채택했습니다.
