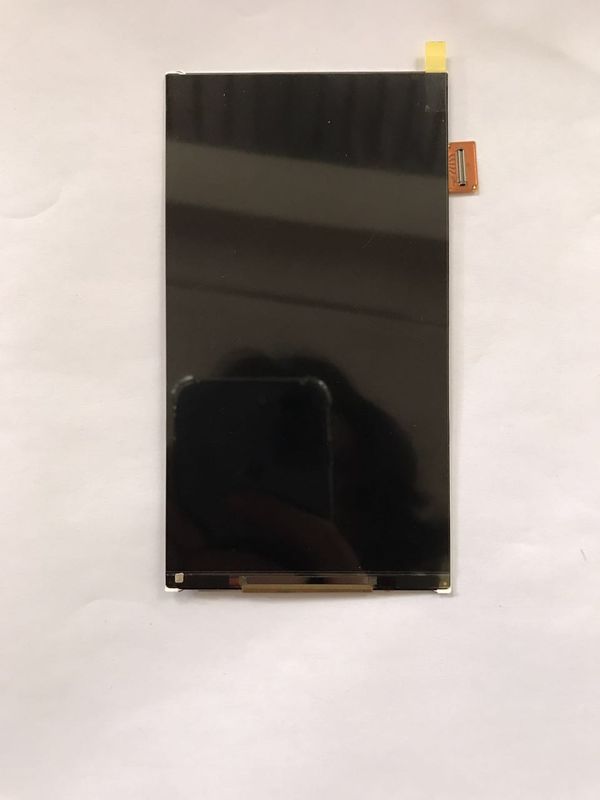

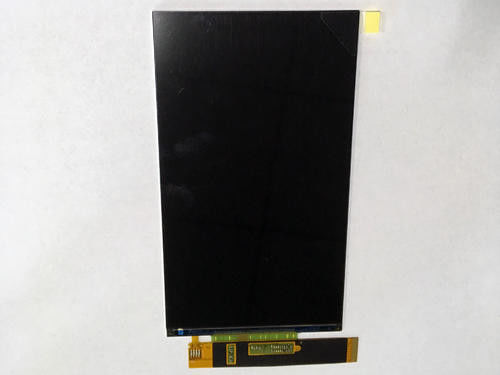

제품 상세 정보:
|
| 브랜드: | 전문가 | 모델: | LQ055T3SX03 |
|---|---|---|---|
| 픽셀 포맷: | 1080년 [고정 헤드 디스크] 403PPI | 광도: | 450 cd/m ² (Typ.) |
| 대각선 사이즈: | 5.5 인치 | 조명 공급원: | W/O 드라이버인 WLED [6S2P] |
| 인터페이스 타입: | 30 핀 연결기인 MIPI (4번 데이터 레인) | 환경: | 작용 온도: -20 ~ 60 °C; 저장 온도: -30 ~ 70 °C |
| 하이 라이트: | QVGA 날카로운 TFT LCD 디스플레이,대칭성 날카로운 TFT 패널 |
||
LQ055 시리즈 LQ055T3SX03 LQ055T3SX02Z LQ055T3SX02
| 기본 정보 : | 브랜드명 | 모델명 | 타입 | 모델 가칭 |
|---|---|---|---|---|
| 전문가 | LQ055T3SX03 | 옥사이드 TFT-LCD, LCM | - | |
| 최대 정격 : | 로에스 | 작동 온도 | 저장 온도 | 진동 레벨 |
| -20 ~ 60 'Ｃ | -30 ~ 70 'Ｃ | - |
| 기본 정보 : | 광도 | 작업 모드 | 대비율 |
|---|---|---|---|
| 450 cd/m2 (Typ.) | 전달 가능한 정상적으로 검은 새로운 Mode2 | 1000:1 (Typ.) (전달 가능합니다) | |
| 잘 봅니다 | 시야 각도 | 응답 시간 | |
| 대칭성 | 80/80/80/80 (Typ.)(CR≥10) | 35 (Max.)(Tr+Td) (부인) | |
| 디스플레이 색 : | 색 온도 : | 지원 색 | 색 좌표 |
| 6778K | 16.7M (8비트) | Ｘ :0.308; Ｙ :0.327 | |
| 1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
| 71% | 98% | 74% | |
| DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
| 74% | 53% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 백색 균일도 : | 1.18/1.33 (Typ./Max.) (9 점) | ||
| 화면 크기 : | 5.5" | |||
|---|---|---|---|---|
| 화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
| 1080년, 고정 헤드 디스크 | RGB 세로 스트라이프 | 0.021×0.063 밀리미터 | 0.063×0.063 밀리미터 [403PPI] | |
| 기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
| 68.04×120.96 밀리미터 | - | 70.84×128.56 밀리미터 | 1.5±0.15 밀리미터 | |
| 개요 특징 : | 양식 모양 | 양상 비율 (Ｈ :V) | 배향 | 형태 방식 |
| 평평한 직사각형 | 9:16 | 초상화형 | ||
| 다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
| 22.0g (Typ.) | - | - | ||
| 전기적이어서 신호하세요 : | 입력 전압 | 입력전류 | 소비 전력 | |||
|---|---|---|---|---|---|---|
| 1.8/5.0/5.0V (Typ.)(IOVCC/VSP/VSN) | 22.3/8.3/8.1mA (Typ.)(IOICC/ISP/ISN) | - | ||||
| 인터페이스 특징 : | 시그널 타입 | 물리적 유형 | 계면 위치 | |||
| MIPI (4번 데이터 레인) | 연결기 | - | ||||
| 인터페이스 세부 사항 : | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
| 몰렉스 | 503304-3010 | 1 PC | 30개 핀 | 0.4 밀리미터 | ||
| 역광 특징 : | 타입 | 위치 | 삶(시간) | 양 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | - | 6S2P | 2 문자열 | - | |
| 전기적인 WLED : | 입력 전압 | 입력전류 | 소비 전력 | |||
| 17.4/18.6V (Typ./Max.) | 20mA (Typ.) | |||||
| 인터페이스 특징 : | WLED 드라이버 상태 | 물리적 유형 | 계면 위치 | |||
| 부정 | 패널 신호 인터페이스에 포함됩니다 | - | ||||
LQ055T3SX03은 디스플레이 1080년 (고정 헤드 디스크)을 9시 16분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프, 페인룩의 계산에 따르면 그것에서 배열되는H)는 픽셀 밀도가 403 PPI라는 것 입니다. 기계 상세에 대해서 말하자면, 그것은 68.04(W)×120.96(H) 밀리미터의 활성 영역, 70.84(W)×128.56(H)×1.65(D) 밀리미터의 외곽 라인 사이즈, 22.0g (Typ.)의 정미중량을 특징으로 합니다. 새로운 Mode2로서, 정상적으로 검정색, 전달 가능한 LCM 제품, LQ055T3SX03은 450 cd/m2 디스플레이 밝기 1000:1 전송 대비율, 80/80/80/80 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 대칭성 위의 최고의 전망 방향과 35 (Max.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 70% (NTSC)의 성능으로, 16.7M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 8비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치된 백라이트 시스템을 있는 것처럼 이 상품은 6S2P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
