제품 상세 정보:
|

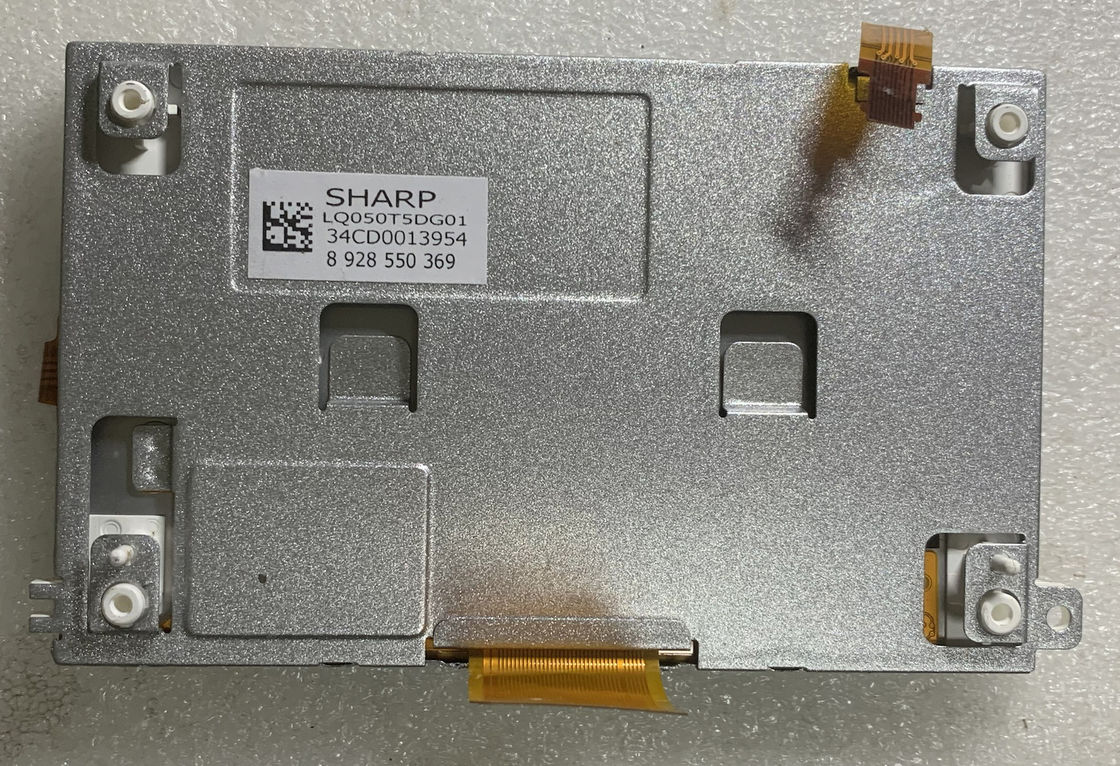

| 모델: | LQ050T5DG01 | 브랜드: | 전문가 |
|---|---|---|---|
| 광도: | 600 cd/m2 (Typ.) | 시야 각도: | 80/80/80/80 (Typ.) |
| 대각선 사이즈: | 5.0 인치 | 픽셀 포맷: | 400(RGB)×240 [WQVGA] 94PPI |
| 인터페이스 타입: | CMOS (1 ch, 6개 비트), 40 핀 FPC | 환경: | 작동 온도 : -30 ~ 85 'Ｃ ; 저장 온도 : -40 ~ 85 'Ｃ ; 진동 레벨 : 3.0G (29.4 Ｍ / s2) |
| 하이 라이트: | QVGA 날카로운 TFT LCD 디스플레이,대칭성 날카로운 TFT 패널 |
||
LQ050 시리즈 LQ050T5DG02 LQ050T5DG01
| 화면 크기 : | 5.0" | |||
|---|---|---|---|---|
| 화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
| 400(RGB)×240, WQVGA | RGB 세로 스트라이프 | 0.090×0.270 밀리미터 | 0.270×0.270 밀리미터 [94PPI] | |
| 기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
| 108×64.8 밀리미터 | 110.0×68.9 밀리미터 | 120.6×75.2 밀리미터 | 16.5±0.3 밀리미터 | |
| 개요 특징 : | 양식 모양 | 양상 비율 (Ｈ :V) | 배향 | 형태 방식 |
| 평평한 직사각형 | 15:9 | 지형 형태 | ||
| 다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
| 110g (Typ.) | - | 무광택 | ||
| 기본 정보 : | 광도 | 작업 모드 | 대비율 |
|---|---|---|---|
| 600 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 800:1 (Typ.) (전달 가능합니다) | |
| 잘 봅니다 | 시야 각도 | 응답 시간 | |
| - | 80/80/80/80 (Typ.)(CR≥5) | 35 (Typ.)(Tr+Td) (부인) | |
| 디스플레이 색 : | 색 온도 : | 지원 색 | 색 좌표 |
| 7886K | 262K (6개 비트) | Ｘ :0.295; Ｙ :0.310 | |
| 1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
| 51% | 71% | 53% | |
| DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
| 53% | 38% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 백색 균일도 : | 1.43 (Max.) (9 점) | ||
| 역광 특징 : | 타입 | 위치 | 삶(시간) | 양 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | 10K(Min.) | 4S2P | 2 문자열 | - | |
| 전기적인 WLED : | 입력 전압 | 입력전류 | 소비 전력 | |||
| 12.2/13.2/14.5V (민./Typ./Max.) | 55/60mA (Typ./Max.) | |||||
| 인터페이스 특징 : | WLED 드라이버 상태 | 물리적 유형 | 계면 위치 | |||
| 부정 | FPC | - | ||||
| 인터페이스 세부 사항 | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
| 10 PC | 1개 핀 | 0.5 밀리미터 | ||||
| 전기적이어서 신호하세요 : | 입력 전압 | 입력전류 | 소비 전력 | |||
|---|---|---|---|---|---|---|
| 3.3/9.0V (Typ.)(VCC/VDC) | 2.7/11mA (Typ.)(ICC/IDC) | - | ||||
| 인터페이스 특징 : | 시그널 타입 | 물리적 유형 | 계면 위치 | |||
| CMOS (1 ch, 6개 비트) | FPC | - | ||||
| 인터페이스 세부 사항 : | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
| 1 PC | 40개 핀 | 0.5 밀리미터 | ||||
LQ050T5DG01은 디스플레이 400(RGB)×240 (WQVGA)를 15시 9분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 108(W)×64.8(H) 밀리미터의 활성 영역, 무광택의 표면 치료로, 110.0(W)×68.9(H) 밀리미터의 영역 크기를 보는 120.6(W)×75.2(H)×16.8(D) 밀리미터의 외곽 라인 사이즈, 110g (Typ.)의 정미중량을 특징으로 합니다. 정상적으로 백색인 TN으로서, 전달 가능한 LCM 제품, LQ050T5DG01은 35 (Typ.)(Tr+Td) 부인 기간의 600 cd/m2 디스플레이 밝기 800:1 전송 대비율과 80/80/80/80 (Typ.)(CR≥5) (L/R/U/D) 시야 각도와 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 50% (NTSC)의 성능으로, 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, 10K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 4S2P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
