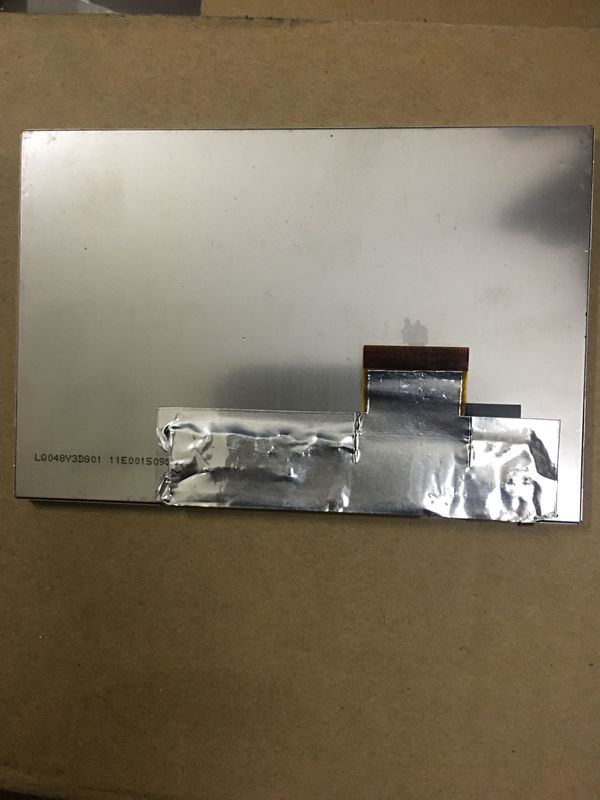

제품 상세 정보:
|
| 브랜드: | 전문가 | 모델: | LQ048Y3DG01 |
|---|---|---|---|
| 광도: | 400 cd/m2 (Typ.) | 대각선 사이즈: | 4.8 인치 |
| 픽셀 포맷: | 800×480(RGB) [WVGA] 194PPI | 조명 공급원: | WLED [9S2P], W / O 드라이버 |
| 인터페이스 타입: | 병렬 RGB (1 채널, 8 비트) + SPI 67 핀 FPC | 환경: | 작동 온도 : -10 ~ 70 'Ｃ ; 저장 온도 : -30 ~ 85 'Ｃ |
| 하이 라이트: | LVDS TFT 엘시디 판넬,WLED LVDS TFT 터치 패널 |
||
LQ048 시리즈 LQ048Y3DH01 LQ048Y3DG02 LQ048Y3DG01
| 기본 정보 : | 브랜드 | 전문가 | 모델 | LQ048Y3DG01 |
|---|---|---|---|---|
| 타입 | LCM a-SI TFT-LCD | 를 위해 사용합니다 |
|
|
| 화면 크기 | 4.8" | 가칭 | - | |
| 환경 : | 저장 임시. | -30 ~~ 85 'Ｃ | 작동 온도. | -10 ~~ 70 'Ｃ |
| 로에스 | 진동 | - |
| 화소 특징 : | 결의안 | 800×480(RGB), WVGA | 도트 피치(MM) | 0.1305×0.0435 (H×V) |
|---|---|---|---|---|
| 픽셀 포맷 | RGB 수평 스트라이프 | 화소 피치(MM) | 0.1305×0.1305 (H×V) [194PPI] | |
| 기계적 치수 : | 활동적 지역(MM) | 104.4(H) × 62.64(V) | 베젤 지역(MM) | - |
| 개요는 흐려집니다.(밀리미터) | 116.5(H) × 77.9(V) | 깊이(MM) | 4.35 | |
| 개요 특징 : | 형태 방식 | 평평한 직사각형 | 외곽 모양 | |
| 종횡비 | 15시 9분 (Ｈ :V) | 배향 | 지형 형태 | |
| 터치 패널 : | 터치 포인트 | - | 터치 패널 | 4번 와이어 저항력이 있는 터치 |
| 다른 Spec : | 중량 | 76.0g | 처리 | 무광택, 하드 코팅 (2H) |
| 기본 정보 : | Luminance(cd/m2) | 400 (Typ.) | 대비율 | 500:1 (Typ.) (전달 가능합니다) |
|---|---|---|---|---|
| 시야 각도 | 80/80/55/80 (Typ.)(CR≥10) | 화면 표시 방식 | 전달 가능한 정상적으로 하얀 TN | |
| 가장 잘 계속 보세요 | 6 시 | 응답(MS) | 30/30 (Typ.)(Tr/Td) | |
| 색 성능 : | 하얀 좌표 | Ｘ :0.310; Ｙ :0.340 | 표시색 | 16.2M (6 비트 + FRC) |
| 색 온도 | 6551K | 백색 균일도 | TBD |
| 전기적이어서 신호하세요 : | 전압 공급 | 1.8/2.85V (Typ.)(VDDIO/VCI) | 전류 공급 | 0.02/20.0mA (Typ.)(IDDIO/ICI) | ||
|---|---|---|---|---|---|---|
| 시그널 타입 : | 대비 RGB (1 ch, 8은 + SPI를 물었습니다) | 신호 전압 | 0≤VIL≤0.2VDDIO ; 0.8VDDIO≤VIH≤VDDIO | |||
| 인터페이스 특징 : | 위치 | - | 타입 | FPC | ||
| 인터페이스 세부 사항 : | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 형상 |
| 1 PC | 67개 핀 | 0.3 밀리미터 | ||||
| 백라이트 특징 : | 형태 | 2 문자열 | 타입 | WLED | 위치 | 에지 라이트형 |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 9S2P | 사용 시간 | - | |
| 전기적이어서 빛나세요 : | 전압 공급 | 28.8/31.5V (Typ./Max.) | 전류 공급 | 20mA (Typ.) | ||
| 소모 | 1.15W (Typ.) | |||||
| 인터페이스 특징 : | 위치 | - | 타입 | 패널 신호 인터페이스에 포함됩니다 | ||
| 백라이트 구동부 : | 부정 | |||||
LQ048Y3DG01은 디스플레이 800×480(RGB) (WVGA)를 15시 9분의 종횡비로 지원하고 (Ｗ :화소가 RGB 수평 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (2H), 76.0g의 정미중량으로, 104.4(W)×62.64(H) 밀리미터, 116.5(W)×77.9(H) 밀리미터의 외곽 라인 사이즈의 활성 영역을 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ048Y3DG01은 400 cd/m2 디스플레이 밝기 500:1 전송 대비율, 80/80/55/80 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 30/30 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 16.2M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 + FRC 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치된 백라이트 시스템을 있는 것처럼 이 상품은 9S2P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
