제품 상세 정보:
|
| 패널 사이즈: | 3.8inch | 패널 모델: | LQ038Q7DB03R |
|---|---|---|---|
| 패널 브랜드: | 전문가 | 밝기: | 90 cd/m2 |
| 램프 유형: | 드라이버 없이, 10K 시간인 9S1P WLED | 신호 인터페이스: | 대비 RGB (1 ch, 6개 비트), 61 핀 FPC |
| 결의안: | 240(RGB)×320, QVGA, 105PPI | 환경: | 작동 온도. 다음 0 ~ 50 'Ｃ ; 저장 임시. 다음 -25 ~ 70 'Ｃ |
| 하이 라이트: | LVDS TFT 엘시디 판넬,WLED LVDS TFT 터치 패널 |
||

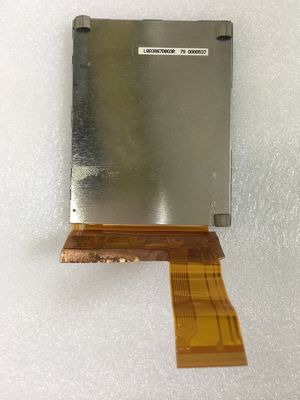

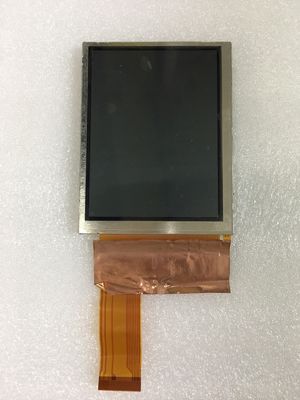

LQ038 시리즈 LQ038Q7DB03R LQ038Q7DB03
| 화면 크기 : | 3.8" | |||
|---|---|---|---|---|
| 화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
| 240(RGB)×320, QVGA | RGB 세로 스트라이프 | 0.080×0.240 밀리미터 | 0.240×0.240 밀리미터 [105PPI] | |
| 기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
| 57.6×76.8 밀리미터 | 61.2×80.4 밀리미터 | 69×88.6 밀리미터 | 3.4±0.25 밀리미터 | |
| 개요 특징 : | 양식 모양 | 양상 비율 (Ｈ :V) | 배향 | 형태 방식 |
| 평평한 직사각형 | 3:4 | 초상화형 | ||
| 다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
| 42.0g (Typ.) | - | 하드 코팅 (3H) | ||
| 갱신 속도 : | 60Hz |
|---|---|
| 역주사 : | 예 (U/D, L/R) |
| 역광 특징 : | 타입 | 위치 | 삶(시간) | 양 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | 10K(Typ.) | 9S1P | 1 문자열 | - | |
| 전기적인 WLED : | 입력 전압 | 입력전류 | 소비 전력 | |||
| 32.4/36.0V (Typ./Max.) | 15/20mA (Typ./Max.) | 486/720mW (Typ./Max.) | ||||
| 인터페이스 특징 : | WLED 드라이버 상태 | 물리적 유형 | 계면 위치 | |||
| 부정 | 패널 신호 인터페이스에 포함됩니다 | - | ||||
| 기본 정보 : | 광도 | 작업 모드 | 대비율 |
|---|---|---|---|
| 90 cd/m2 (Typ.) | 반투과형인 정상적으로 하얀 TN | 75:1 (Typ.) (전달 가능한) 8시 1분 (Typ.) (사려깊습니다) | |
| 잘 봅니다 | 시야 각도 | 응답 시간 | |
| 6 시 | 40/40/40/40 (Typ.)(CR≥2) | 30/50 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 : | 지원 색 | 색 좌표 |
| 7203K | 262K (6개 비트) | Ｘ :0.300; Ｙ :0.330 | |
| 1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
| 18% | 24% | 18% | |
| DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
| 18% | 13% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 백색 균일도 : | 1.17/1.33 (Typ./Max.) (9 점) | ||
| 성능 : | 3D 기술 | 야외 가시성 | 반사도 |
| - | 읽기 쉬운 태양광 | 7.0/11% (Min.Typ.) | |
| 전기적이어서 신호하세요 : | 입력 전압 | 입력전류 | 소비 전력 | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-15.0V (Typ.)(VSHA/VSHD/VDD/VSS) | 5.0/1.8/0.05/-0.03mA (Typ.)(ISHA/ISHD/IDD/IEE) | 33/66mW (Typ./Max.) | ||||
| 인터페이스 특징 : | 시그널 타입 | 물리적 유형 | 계면 위치 | |||
| 대비 RGB (1 ch, 6개 비트) | FPC | - | ||||
| 인터페이스 세부 사항 : | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
| 1 PC | 61개 핀 | |||||
LQ038Q7DB03R는 디스플레이 240(RGB)×320 (QVGA)를 3시 4분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 57.6(W)×76.8(H) 밀리미터의 활성 영역, 하드 코팅 (3H)의 표면 치료로, 61.2(W)×80.4(H) 밀리미터의 영역 크기를 보는 69(W)×88.6(H) 밀리미터의 외곽 라인 사이즈, 42.0g (Typ.)의 정미중량을 특징으로 합니다. 정상적으로 백인인 TN으로서, 반투과형 LCM 제품, LQ038Q7DB03R는 90 cd/m2 디스플레이 밝기 75:1 전송 대비율, 8시 1분 (Typ.) 반사 명암 대비 비율, 40/40/40/40 (Typ.)(CR≥2) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 30/50 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 18% (NTSC)의 성능으로, 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, 10K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 9S1P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
