제품 상세 정보:
|

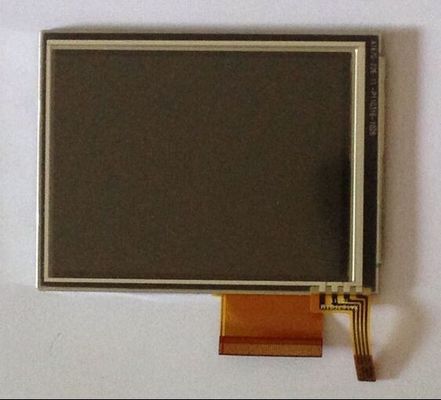

| 모델: | LQ035Q7DH05 | 브랜드: | 전문가 |
|---|---|---|---|
| 픽셀 포맷: | 240 (RGB) ×320 [QVGA] 113PPI | 대각선 사이즈: | 3.5 인치 |
| 조명 공급원: | W/O 드라이버인 WLED | 인터페이스 타입: | 대비 RGB (1 ch, 6개 비트), 61 핀 FPC |
| 광도: | 110 cd/m ² (Typ.) | 환경: | 작동 온도 : -10 ~ 70 'Ｃ ; 저장 온도 : -25 ~ 70 'Ｃ |
| 하이 라이트: | 240×320RGB 날카로운 TFT LCD 디스플레이,110 cd/m2 날카로운 TFT LCD 디스플레이,LQ035Q7DH05 |
||
LQ035 시리즈 LQ035Q7DH08 LQ035Q7DH07 LQ035Q7DH06 LQ035Q7DH05 LQ035Q7DH04
| 패널 사이즈 : | 3.5 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 240(RGB)×320, QVGA | RGB 세로 스트라이프 | 0.0745×0.2235 밀리미터 | 0.2235×0.2235 밀리미터 [113PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 53.64×71.52 밀리미터 | 57.4×75.2 밀리미터 | 65×86.2 밀리미터 | 4.0±0.2 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 3시 4분 (Ｗ : H) | 초상화형 | ||
| 터치스크린 : | 터치 포인트 | TP 제어기 | 시그널 타입 | 터치 기술 |
| 1개 핵심 | 터치 컨트롤러 없이 | - | 4번 와이어 저항력이 있는 터치 | |
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 45.0g (Typ.) | 하드 코팅 (3H) | ||
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 110 cd/m2 (Typ.) | 반투과형인 정상적으로 하얀 TN | 95:1 (Typ.) (전달 가능한) 3시 1분 (Typ.) (사려깊습니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 50/50/50/50 (Typ.)(CR≥2) | 6 시 | 15/30 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 6638K | 262K (6개 비트) | Ｘ :0.310; Ｙ :0.330 | |
| 1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
| 29% | 39% | 30% | |
| DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
| 30% | 22% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 휘도 변화량 : | 1.25/1.43 (Typ./Max.) (9 점) | ||
| 성능 : | 3D 타입 | 야외 가시성 | 반사도 |
| - | 읽기 쉬운 태양광 | 2.5/4% (민./Typ.) | |
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 3.0/1.5/0.05/-0.05mA (Typ.)(ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (Typ.)(VSHA/VSHD/VDD/VEE) | - | ||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | FPC | 대비 RGB (1 ch, 6개 비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| 1 PC | 0.3 밀리미터 | 61개 핀 | ||||
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | - | - | - | - | |
| 전기적인 WLED : | 전원 입력 | 전압 입력 | 소모 | |||
| 15/20mA (Typ./Max.) | 22.2/25.2V (Typ./Max.) | 333mW (Typ.) | ||||
| 인터페이스 특징 : | 위치 | 타입 | WLED 드라이버 | |||
| - | 패널 신호 인터페이스에 포함됩니다 | 부정 | ||||
LQ035Q7DH05는 디스플레이 240(RGB)×320 (QVGA)를 3시 4분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 53.64(W)×71.52(H) 밀리미터의 활성 영역, 하드 코팅 (3H)의 표면 치료로, 57.4(W)×75.2(H) 밀리미터의 영역 크기를 보는 65(W)×86.2(H)×4.2(D) 밀리미터의 외곽 라인 사이즈, 45.0g (Typ.)의 정미중량을 특징으로 합니다. 정상적으로 백인인 TN으로서, 반투과형 LCM 제품, LQ035Q7DH05는 110 cd/m2 디스플레이 밝기 95:1 전송 대비율, 3시 1분 (Typ.) 반사 명암 대비 비율, 50/50/50/50 (Typ.)(CR≥2) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 15/30 (Typ.)(Tr/Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 29% (NTSC)의 성능으로, 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치된 백라이트 시스템을 있는 것처럼 이 상품은 WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다.
