제품 상세 정보:
|
| 패널 모델: | LM10V332 | 패널 사이즈: | 10.4 인치 |
|---|---|---|---|
| 결의안: | 640(RGB)×480, VGA, 76PPI | 밝기: | 160 cd/m2 (Typ.) |
| 날의 사면 오프닝: | 215.4(W)×162.4(H) 밀리미터 | 램프 유형: | 드라이버 없이, 40K 시간인 1 PC CCFL |
| 환경: | 작동 온도. 다음 0 ~ 40 'Ｃ ; 저장 임시. 다음 -25 ~ 60 'Ｃ | 시야 각도: | 30/30/25/15 (Typ.) |
| 하이 라이트: | ＳＶＧＡ 감도가 좋은 TFT LCD 스크린,XGA 산업적 엘시디 판넬,LVDS TFT LCD 디스플레이 |
||
| 패널 사이즈 : | 10.4 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 640(RGB)×480, VGA | RGB 세로 스트라이프 | 0.110×0.330 밀리미터 | 0.330×0.330 밀리미터 [76PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 211.2×158.4 밀리미터 | 215.4×162.4 밀리미터 | 246×193.6 밀리미터 | 8.5 (최대) 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 4시 3분 (Ｗ : H) | 지형 형태 | ||
| 정착 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (4-Φ3.5) | |||
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 450g (Typ.) | - | ||
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 160 cd/m2 (Typ.) | 전달 가능한 정상적으로 검은 STN | 50:1 (Typ.) (전달 가능합니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 30/30/25/15 (Typ.)(CR≥5) | - | 220/80 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 9154K | 색 | Ｘ :0.275; Ｙ :0.320 |
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 90/135mA (Typ./Max.) | 5.0V (Typ.) | 450/680mW (Typ./Max.) | ||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | 연결기 | 병렬 데이터 (8비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| HRS | DF9B-31P-1V | 1 PC | 1.0 밀리미터 | 31개 핀 | ||
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 에지 라이트형 (윗쪽) | 일직선 | 1 PC | 40K(Typ.) | - | |
| 전기적인 CCFL : | 전원 입력 | 전압 입력 | 소모 | |||
| 5.5mA (Typ.) | 520V (Typ.) | 2.86W (Typ.) | ||||
| 켜짐 전압 | 램프 주파수 | |||||
| 760/1300V (Max.)(Ta=+25/0C) | 40/70KHz (민./Max.) | |||||
| 인터페이스 특징 : | 위치 | 타입 | CCFL 드라이버 | |||
| - | 연결기 | 부정 | ||||
| 인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| JST | BHR-03VS-1 | 1 PC | 4.0 밀리미터 | 3개 핀 | BLL-3PINS-hnl | |

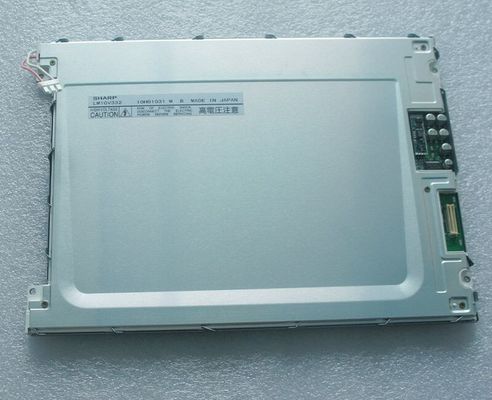

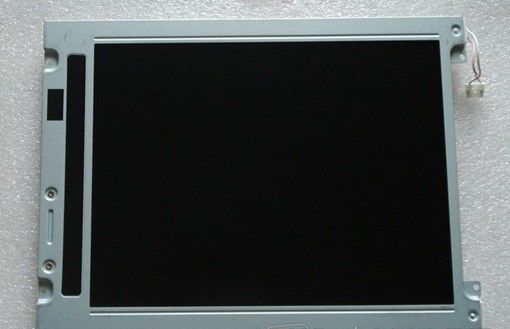

LM10V332는 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 211.2(W)×158.4(H) 밀리미터의 활성 영역, 215.4(W)×162.4(H) 밀리미터의 영역 크기를 보는 246(W)×193.6(H) 밀리미터의 외곽 라인 사이즈, 450g (Typ.)의 정미중량을 특징으로 합니다. STN으로서, 정상적으로 검정색, 전달 가능한 LCM 제품, LM10V332는 그러므로 컬러 컬러의 팔레트를 제공하는 220/80 (Typ.)(Tr/Td) 미스 콤마의 160 cd/m2 디스플레이 밝기 50:1 전송 대비율과 30/30/25/15 (Typ.)(CR≥5) (L/R/U/D) 시야 각도와 응답 시간을 제공할 수 있습니다. 그것이 (윗쪽) 에지 라이트형으로서 위치되었고, 40K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 1 PC CCFL을 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다. 그것이 시스템을 입력하는 신호인 것처럼 LM10V332는 병렬 데이터 (8비트)을 이용하며, 그것이 31까지 5.0V (Typ.)의 전원 전압과 핀 연결기를 연결시켰습니다.
