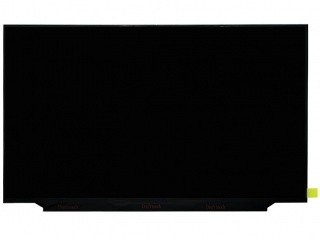

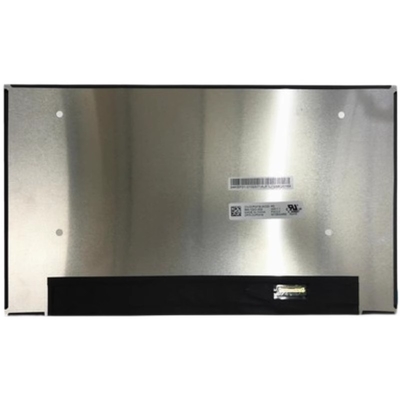

제품 상세 정보:
|
| 브랜드: | BOE | 대각선 사이즈: | 16.0" |
|---|---|---|---|
| 결의: | 1920 ((RGB) × 1200, WUXGA 141PPI | 밝기: | 300 cd/m2 |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | 환경: | Operating Temp.: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 °C 보관 |
| 기본 세부 사항: | 제조업자 | 모델 이름 | NV160WUM-N48 | |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | BOE0B76 | |
| 패널 크기 | 160.0인치 | 설계 | ||
| 최고 등급: | OP 온도 | 0 ~ 50 °C | ST 온도 | -20 ~ 60 °C |
| 진동 수준 | 1.5G (14.7m/s2) |
| 기본 정보: | 광력 | 300 cd/m2 (일반) | 콘트라스트 비율 | 1100: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 대칭성 | 반응 속도 | 20 (형) ((Tr+Td) (ms) | |
| 관점 | 85/85/85/85 (형) (CR≥10) | 작동 모드 | ADS, 보통 검은색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.313와이:0.329 | 지원 색상 | 16.7M (6비트 + Hi-FRC) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.25/1.67 (최다) | |
| 1931년 색상 범위: | NTSC 비율 | 46% | sRGB | 62% |
| 어도비 RGB | 48%의 적용 | DCI-P3 | 48%의 적용 | |
| 레크2020 | 34%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 픽셀 특징: | 픽셀 수 | 1920 ((RGB) × 1200 [WUXGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.05984 × 0.17952mm | 픽셀 피치 (Pixel Pitch) | 0.17952×0.17952 mm [141PPI] | |
| 물리적 크기: | 액티브 뷰 | 344.68 ((W) × 215.42 ((H) mm | 전체적으로 Dim. | 349.68 ((W) × 233.92 ((H) mm |
| 베젤 열기 | - | 전체 깊이 | 3.05/3.2 (형/최대) mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 16:10 | 형태 스타일 | 얇은 (PCBA 평면, T≤3.2mm) | |
| 고정: | 아니 | |||
| 다른 세부 사항: | 매스 | 400g (최다) | 표면 | 반등, 단단한 코팅 (3H) |
| 전기 신호: | 입력 전류 | 212mA (최대) | 입력 전압 | 3.3V (형) | ||
|---|---|---|---|---|---|---|
| 소비량 | 0.7W (최대) | 신호 인터페이스 | eDP (2번 노선), eDP12, HBR1 (2.7G/레인) | |||
| 인터페이스 특징: | 위치 | 물리적 유형 | 커넥터 | |||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| I-PEX | 20455-030E-0 | 1개 | 0.5mm | 30개의 핀 | EDP-30P2L-020V | |
| 램프 특징: | 램프 모양 | 6개의 문자열 | 램프 종류 | WLED | 위치 | 가장자리 조명 유형 (아래쪽) |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 10S6P | 생활 | 15K (분) (시간) | |
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 입력 전류 | 300mA (최대) | 입력 전압 | 5.0/12.0/21.0V (분/형/최대) | ||
| 소비량 | 3.6W (최대) | |||||
| 박스 종류 | PC/박스 | 상자 Qty | 패키지 LWH (mm) | G.W (kg) | 부피 (m3) | 언급 |
| 팩 | 28 | 1 | 522 × 392 × 294 | 14.58 | 0.0602 | |
| 팔레트 | 336 | 12 | 제1호 | 제1호 | 제1호 |
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 344.68 ((W) × 215.42 ((H) mm의 활성 영역, 349.68 ((W) × 233.92 ((H) × 3.2 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티글러로 표면처리, 하드 코팅 (3H), 순량 무게 400g (최대), 모양 스타일 슬림 (PCBA 평면, T≤3.2mm).NV160WUM-N48는 300 cd/m2 디스플레이 밝기를 11001 송출 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 20 (형) (Tr+Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 10S6P WLED를 채택하여 백라이트 시스템으로 Edge light 타입 (아래쪽) 으로 배치되었으며 15K 시간의 작동 수명을 가지고 있습니다., LED 드라이버와 함께. NV160WUM-N48는 eDP를 사용 합니다. (2 레인) 그것은 신호 입력 시스템으로, 30 핀 커넥터와 3.3V의 전원 공급 전압으로 연결되어 있습니다.
