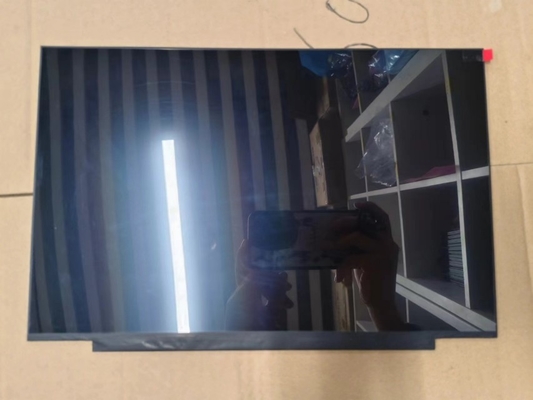

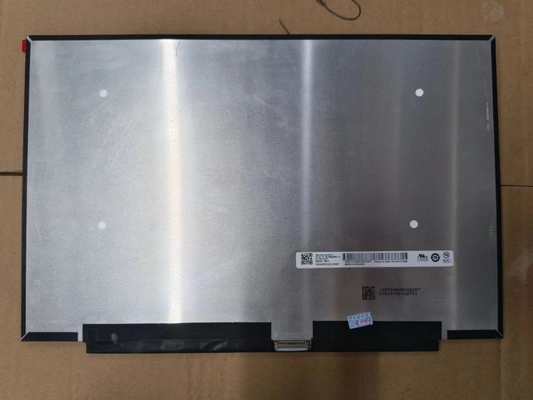

제품 상세 정보:
|
브랜드: | BOE | 대각선 사이즈: | 14.0" |
---|---|---|---|
결의: | 1920 ((RGB) × 1200, WUXGA 161PPI | 광력: | 250 cd/m2 |
시야 각도: | 89/89/89/89 (Typ.)(CR≥10) | 전원 공급: | 3.3V (Typ.) |
환경: | Operating Temperature: 0 ~ 50 °C ; 작동 온도: 0 ~ 50 °C; Storage Temperature: -20 ~ 60 |
기본 정보: | 패널 브랜드 | 패널 모델 | NV140WUM-N41 | |
---|---|---|---|---|
대각선 크기 | 14.0" | 적용 | ||
패널 타입 | a-Si TFT-LCD, LCM | 모델 위명 | BOE0A16 | |
신뢰성: | 운영 임시 | 0 ~ 50 °C | 저장 온도 | -20 ~ 60 °C |
RoHS 국가 | 진동 등급 | 1.5G (14.7m/s2) |
픽셀 특징: | 픽셀 형식 | 1920 ((RGB) × 1200 [WUXGA] | 도트 피치 | 0.05236×0.15708mm (H×V) |
---|---|---|---|---|
구성 | RGB 수직 스트립 | 픽셀 피치 | 0.15708×0.15708 mm (H×V) [161PPI] | |
기계적 크기: | 표시 영역 | 301.594×188.496mm (H×V) | 베젤 지역 | - |
윤곽 Dim. | 307.29×199.25mm (H×V) | 윤곽 깊이 | 3.0/5.0 (형/최대) mm | |
윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 풍경 유형 |
측면 비율 | 16:10 (H:V) | 형태 스타일 | 얇은 (PCBA 굽은, T≤3.0mm) | |
구멍과 브래킷: | 아니 | |||
다른 특징: | 무게 | 300g (최다) | 표면 | 반등, 단단한 코팅 (3H) |
기본 정보: | 밝기 | 250 cd/m2 (형) | 콘트라스트 비율 | 10001 (형) (전달) |
---|---|---|---|---|
관점 | 89/89/89/89 (형) | 광적 모드 | HADS, 보통 검은색, 전파 | |
관측 방향 | 대칭성 | 반응 시간 | 20 (형) ((Tr+Td) (ms) | |
색상 성능: | 염색성 | Wx:0.313와이:0.329 | 색상 번호 | 16.7M (6비트 + Hi-FRC) |
색 온도 | 6485K | 흰색의 균일성 | 1.25/1.60 (최다) | |
1931년 색상 범위: | NTSC 비율 | 46% | sRGB | 63%의 적용 |
어도비 RGB | 48%의 적용 | DCI-P3 | 48%의 적용 | |
레크2020 | 34%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
백라이트 특징: | 램프 모양 | 5줄 | 램프 종류 | WLED | 수명 | 15K (분) (시간) |
---|---|---|---|---|---|---|
대체 | - | 금액 | 10S5P | 위치 | 가장자리 조명 유형 (아래쪽) | |
인터페이스 특징: | 종류 | 신호 인터페이스에 포함 | 위치 | - | 램프 드라이버 | LED 드라이버 |
운전자 전기: | 전압 입력 | 5.0/12.0/21.0V (분/형/최대) | 현재 입력 | 208mA (최다) | ||
소비량 | 2.5W (최다) |
신호 시스템: | eDP (2번 노선), eDP12, HBR1 (2.7G/레인) | 논리 전압 | - | |||
---|---|---|---|---|---|---|
전기 신호: | 전압 입력 | 3.3V (형) | 현재 입력 | 212mA (최대) | ||
소비량 | 0.7W (최대) | |||||
인터페이스 특징: | 종류 | 커넥터 | 위치 | |||
커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
I-PEX | 20455-030E-66 | 0.5mm | 30개의 핀 | 1개 | EDP-30P2L-020V |
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 301.594 ((W) × 188.496 ((H) mm의 활성 면적, 307.29 ((W) × 199.25 ((H) × 5 ((D) mm의 윤곽 크기를 갖추고 있습니다.안티글러로 표면처리, 하드 코팅 (3H), 순중량 300g (최대), 모양 스타일 슬림 (PCBA Bent, T≤3.0mm).NV140WUM-N41는 250 cd/m2 디스플레이 밝기 10001 송출 콘트라스트 비율, 89/89/89/89 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 20 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 10S5P WLED를 채택하여 백라이트 시스템으로 Edge light 타입 (아래쪽) 으로 배치되었으며 15K 시간의 작동 수명을 가지고 있습니다., LED 드라이버와 함께. NV140WUM-N41는 eDP를 사용 합니다. (2 레인) 그것은 신호 입력 시스템으로, 30 핀 커넥터와 3.3V의 전원 공급 전압으로 연결되어 있습니다.
