제품 상세 정보:
|
대각선 크기: | 10.4 | 화소 수: | 640 (RGB) ×480 [VGA] 76PPI |
---|---|---|---|
활동 분야 (mm): | 211.2 (H)×158.4 (V) mm | 개략 크기: | 246.5(W)×179.4(H) ×15.5(D) 밀리미터 |
신호 유형: | 대비 RGB (1 ch, 6개 비트), 31 핀 연결기 | 최대. 등급: | -10 ~ 65 °C |
패널 유형: | Si TFT-LCD, LCM | 화소 체재: | RGB 세로줄 |
날의 사면 오프닝: | 214.6(W)×162.4(H) 밀리미터 | 램프 유형: | 드라이버 없이, 50K 시간인 2 PC CCFL |
하이 라이트: | 10.4 " 산업적 TFT 디스플레이,640×480 산업 TFT 전시,LQ104V1DG51 |

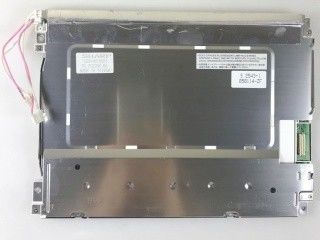

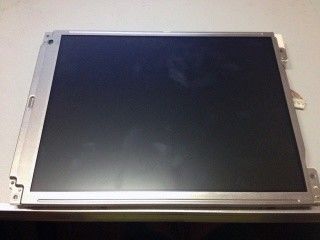

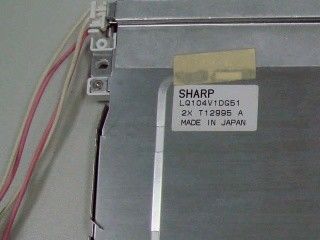

LQ104V1DG51 10.4 인치 날카로운 TFT-LCD 640(RGB)×480, VGA, 76PPI 화소 -10 ~ 65 'C 산업적 엘시디 판넬
1. 주정보 :
LQ104V1DG51은 터치 스크린 없이, 백라이트 구동부 없이, 필수적 CCFL 백라이트 시스템으로, (앞으로 날카로우라고 평가한) 샤프로부터의 10.4개 인치 대각 a-SI TFT-LCD 디스플레이 패널 제품입니다. 그것은 -10 ~ 65' C의 작동 온도 범위와 -30 ~ 70' C의 보존온도범위와 1.0G (9.8 M / s2)의 최대한 진동 레벨을 특징으로 합니다. 그것은 일반적 특징이 다음에서 페인룩에 의해 요약된다는 것 입니다 : 램프 레페이스러블, 삶 ≥ 50K 시간, U/D,L/R 반대이, 광택이 없습니다 . 그것의 특징을 기반으로, 페인룩은 이 모델이 산업적 기타 등등에 적용된라고 권고합니다.
화면 크기 : | 10.4" | |||
---|---|---|---|---|
화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
640(RGB)×480, VGA | RGB 세로 스트라이프 | 0.110×0.330 밀리미터 | 0.330×0.330 밀리미터 [76PPI] | |
기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
211.2×158.4 밀리미터 | 214.6×162.4 밀리미터 | 246.5×179.4 밀리미터 | 15.5 (최대) 밀리미터 | |
개요 특징 : | 양식 모양 | 양상 비율 (H :V) | 배향 | 형태 방식 |
평평한 직사각형 | 4:3 | 지형 형태 | - | |
다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
620g (맥스.) | - | 무광택, 하드 코팅 (3H), 반사방지 | ||
홀과 브라켓 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (2-Φ3.4, 2-R1.7×4.4) |

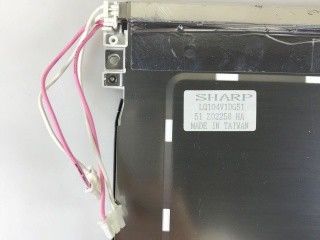

역광 특징 : | 타입 | 위치 | 삶(시간) | 양 | 형태 | 대체 |
---|---|---|---|---|---|---|
CCFL | 에지 라이트형 (윗쪽) | 50K(Min.) | 2 PC | 일직선 | 치환성 (LQ0DDB5337) | |
전기적인 CCFL : | 입력 전압 | 입력전류 | 소비 전력 | |||
467V (Typ.) | 3.5/6.0/7.0mA (민./Typ./Max.) | 5.6W (Typ.) | ||||
동작 주파수 | 셋업 전압 | |||||
40/60/70KHz (민./Typ./Max.) | 1000/1450V (Max.)(Ta=+25/-10C) | |||||
인터페이스 특징 : | CCFL 드라이버 상태 | 물리적 유형 | 계면 위치 | |||
부정 | 연결기 | |||||
인터페이스 세부 사항 | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
JST | BHR-03VS-1 | 2 PC | 3개 핀 | 4.0 밀리미터 | BLL-3PINS-hnl |
전기적이어서 신호하세요 : | 입력 전압 | 입력전류 | 소비 전력 | |||
---|---|---|---|---|---|---|
3.3/5.0V (Typ.) | 180/150mA (Typ.)(3.3V/5.0V) | - | ||||
디스플레이 신호를 위한 전압 : | VIL≤0.3VCC ; 0.7VCC≤VIH | |||||
인터페이스 특징 : | 시그널 타입 | 물리적 유형 | 계면 위치 | |||
대비 RGB (1 ch, 6개 비트) | 연결기 | - | ||||

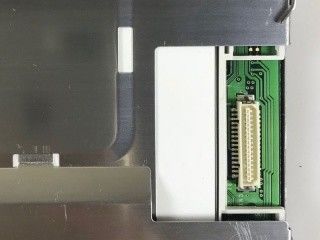

인터페이스 세부 사항 : | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
HRS | DF9MA-31P-1V | 1 PC | 31개 핀 | 1.0 밀리미터 | DRGB-31P1C6B-010K |
5. FAQ :
Q1 : 당신의 엘시디 판넬의 품질이 무엇입니까?
한 : 새로운 100%와 같은 다양한 품질 & 원래 OEM 새롭, 등급 LCD, A 엘시디 판넬 기타 등등.
Q2 : 당신의 대가와 상환 정책이 무엇입니까?
한 : 우리는 당신에게 안정적인 성능을 보장하기 위해 운반한 후에 당신에게 우수한 애프터 서비스를 제공하고, 당신에게 6 달 보증을 약속합니다.
Q3 : 오랫동안 생산 소요 시간은 어떻습니까?
한 : 생산 소요 시간은 지불 영수증 뒤에 1-3 근무일에 대한 것입니다.
Q4 : 내가 인용을 얻을 수 있습니까?
한 : 스카이프, 이메일, 왓츠앱 또는 전화를 통해 묻으세요. 당신은 24 시간 이내에 응답을 얻을 것입니다.
