제품 상세 정보:
|
| 패널 브랜드: | 전문가 | 패널 모델: | LQ035Q7DB05 |
|---|---|---|---|
| 결의: | 240×320RGB | 패널 사이즈: | 3.5 인치 |
| 밝기: | 160 cd/m2 (Typ.) | 신호 인터페이스: | 평행 RGB (1 ch, 6-bit), 50 핀 FPC |
| 램프 유형: | 6S1P WLED, 10K 시간, 운전자 없이 | 환경: | Operating Temp.: -10 ~ 60 °C ; 작동 온도: -10 ~ 60 °C; Storage Temp.: -25 ~ 70 °C < |
| 강조하다: | 240×320RGB Tft LCD 스크린,160 알 Tft LCD 스크린,날카로운 LCM LCD 디스플레이 패널 |
||
LQ035 시리즈 LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| 픽셀 특징: | 픽셀 형식 | 240 ((RGB) × 320 [QVGA] | 도트 피치 | 00.0745×0.2235mm (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수직 스트립 | 픽셀 피치 | 0.2235×0.2235 mm (H×V) [113PPI] | |
| 기계적 크기: | 표시 영역 | 53.64×71.52mm (H×V) | 베젤 지역 | 57.4×75.2mm (H×V) |
| 윤곽 Dim. | 65×85mm (H×V) | 윤곽 깊이 | 3.4±0.3mm | |
| 윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 초상화 유형 |
| 측면 비율 | 34 (H:V) | 형태 스타일 | ||
| 다른 특징: | 무게 | 40.0g (형) | 표면 | 하드 코팅 (3H) |
| 기본 정보: | 밝기 | 160 cd/m2 (형) | 콘트라스트 비율 | 851 (형) (전달) 15:1 (형) (반사) |
|---|---|---|---|---|
| 관점 | 40/40/40/50 (형) (CR≥2) | 광적 모드 | TN, 보통 흰색, 반사성 | |
| 관측 방향 | 6시 | 반응 시간 | 30/50 (형) (Tr/Td) (ms) | |
| 색상 성능: | 염색성 | Wx:0.300와이:0.320 | 색상 번호 | 262K (6비트) |
| 색 온도 | 7351K | 흰색의 균일성 | - | |
| 디스플레이 성능 | 외부 시력 | 햇빛으로 읽을 수 있다 | 전염성 | - |
| 3D 타입 | - | 반사성 | 8/13% (분/형) |
| 백라이트 특징: | 램프 모양 | 1 줄 | 램프 종류 | WLED | 수명 | 10K (형) (시간) |
|---|---|---|---|---|---|---|
| 대체 | - | 금액 | 6S1P | 위치 | 가장자리 빛 타입 | |
| 램프 전기: | 전압 입력 | 19.2/21.0V (형/최대) | 현재 입력 | 20mA (형) | ||
| 소비량 | 384mW (형) | |||||
| 인터페이스 특징: | 종류 | FPC | 위치 | - | 램프 드라이버 | 아니 |
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| 0.5mm | 5개의 핀 | 1개 | BLE-5PINS-ANNCN | |||
| 신호 시스템: | 평행 RGB (1 ch, 6-bit) | 논리 전압 | - | |||
|---|---|---|---|---|---|---|
| 전기 신호: | 전압 입력 | 5.0/3.3/15.0/-10.0V (형) ((VSHA/VSHD/VDD/VEE) | 현재 입력 | 3.0/2.0/0.05/-0.05mA (형) (ISHA/ISHD/IDD/IEE) | ||
| 인터페이스 특징: | 종류 | FPC | 위치 | - | ||
| FPC 세부 사항: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| 0.5mm | 50개의 핀 | 1개 | ||||

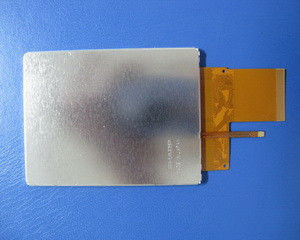

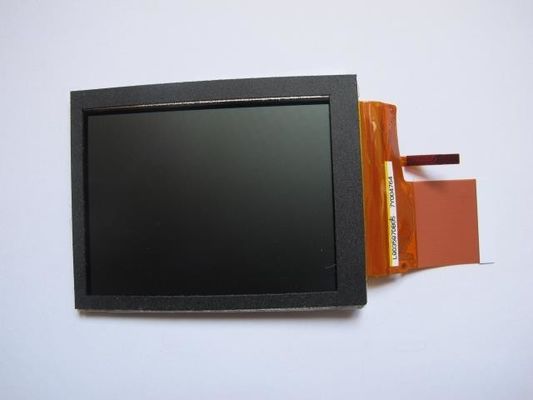

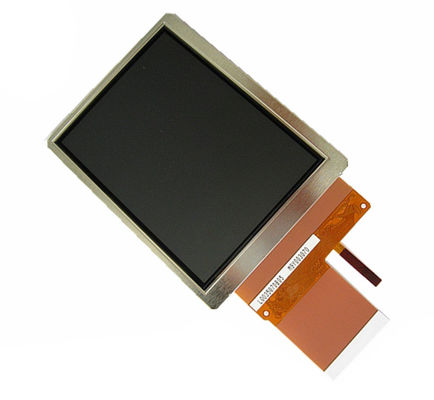

LQ035Q7DB05는 디스플레이를 지원합니다240 (RGB) × 320(QVGA) 는 3:4 (W: H) 의 측면 비율을 가지고 있으며, 픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 53.64 ((W) × 71.52 ((H) mm의 활성 면적, 65 ((W) × 85 ((H) × 3의 윤곽 크기를 갖추고 있습니다.7 ((D) mm, 관측 면적 크기는 57.4 ((W) × 75.2 ((H) mm, 하드 코팅 (3H) 의 표면 처리, 순량 무게는 40.0g (형). TN, 일반적으로 흰색, 반사 LCM 제품으로,LQ035Q7DB05 캔 160 cd/m2 디스플레이 밝기 851:1 송출성 대조비율, 15:1 (형) 반사성 대조비율, 40/40/40/50 (형) (CR≥2) (L/R/U/D) 보는 각도, 6시에 가장 좋은 시야 방향, 응답시간 30/50 (형)) ((Tr/Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정되며, 따라서 262K 색상 패러다임을 제시합니다.이 제품은 6S1P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 10K 시간 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다.
