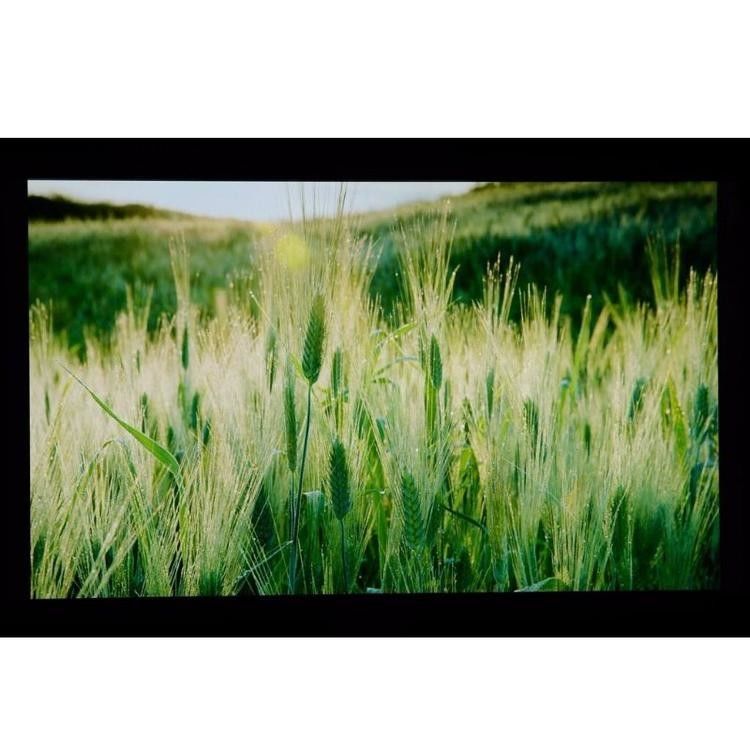

제품 상세 정보:
|
제조사: | 전문가 | 모델명: | LQ101W3LG01 |
---|---|---|---|
광도: | 350 cd/m2 (Typ.) | 화면 형태: | LCM , a-SI TFT-LCD |
화면 크기: | 10.1 인치 | 화소 갯수: | 1024년 (WSVGA) 117PPI |
백라이트: | LED 드라이버로, 70K 시간인 WLED | 맥스. 평가: | 저장 임시. 다음 -20 ~ 80 'C 작동 온도. 다음 -10 ~ 70 'C |
하이 라이트: | WLED 높은 광도 LCD 디스플레이,CCFL TFT LCD 스크린,SVGA 날카로운 TFT LCD 디스플레이 |
기본 정보 : | 밝기 | 350 cd/m2 (Typ.) | 대비율 | 500:1 (Typ.) (전달 가능합니다) |
---|---|---|---|---|
시야 각도 | 70/70/60/50 (Typ.)(CR≥10) | 광학 방식 | 전달 가능한 정상적으로 하얀 TN | |
뷰잉 방향 | - | 응답 시간 | 16 (Typ.)(Tr+Td) (부인) | |
색 성능 : | 색도 | 위스 :0.307; Y자관 :0.329 | 색 번호 | 262K (6개 비트) |
색 온도 | 6813K | 백색 균일도 | 1.33 (Max.) (5 점) | |
1931 색 감라이트 : | NTSC 비율 | 49% | 스르비 | 68% 적용 범위 |
어도비 RGB | 52% 적용 범위 | DCI-P3 | 51% 적용 범위 | |
Rec.2020 | 37% 적용 범위 | 발언 | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) |
화소 특징 : | 픽셀 포맷 | 1024년 [WSVGA] | 도트 피치 | 0.0725×0.2088 밀리미터 (H×V) |
---|---|---|---|---|
구성 | RGB 세로 스트라이프 | 화소 피치 | 0.2175×0.2088 밀리미터 (H×V) [117PPI] | |
기계적 치수 : | 디스플레이 영역 | 222.72×125.28 밀리미터 (H×V) | 베젤 지역 | 225.5×128.1 밀리미터 (H×V) |
개요는 흐려집니다. | 235.3×143 밀리미터 (H×V) | 개요 깊이 | 5.8/8.1 (Typ./Max.) 밀리미터 | |
개요 특징 : | 폼 팩터 | 평평한 직사각형 | 배향 | 지형 형태 |
종횡비 | 16시 9분 (H :V) | 형태 방식 | ||
홀과 브라켓 : | 왼쪽, 옳은 베젤 위의 측면 장착용 구멍 (4-M2) | |||
다른 특징 : | 중량 | 350g (맥스.) | 서피스 | 하드 코팅 (3H) |
신호 시스템 : | LVDS (1 ch, 6개 비트) | 로직 전압 | - | |||
---|---|---|---|---|---|---|
전기적이어서 신호하세요 : | 전압 입력 | 3.3V (Typ.) | 전원 입력 | 110/300mA (Typ./Max.) | ||
인터페이스 특징 : | 타입 | 연결기 | 위치 | |||
연결기 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
HRS | FH41-30S-0.5SH(05) | 0.5 밀리미터 | 30개 핀 | 1 PC |
역광 특징 : | 램프 형태 | - | 램프 유형 | WLED | 사용 시간 | 70K(Typ.) (시간) |
---|---|---|---|---|---|---|
대체 | - | 양 | - | 위치 | 에지 라이트형 | |
인터페이스 특징 : | 타입 | 패널 신호 인터페이스에 포함됩니다 | 위치 | - | 램프 구동기 | 주도하는 드라이버로 |
전기적인 드라이버 : | 전압 입력 | 12.0V (Typ.) | 전원 입력 | 390/420mA (Typ./Max.) |
LQ101W3LG01은 디스플레이 1024년 (WSVGA)를 16시 9분의 종횡비로 지원하고 (W :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 222.72(W)×125.28(H) 밀리미터의 활성 영역, 하드 코팅 (3H)의 표면 치료로, 225.5(W)×128.1(H) 밀리미터의 영역 크기를 보는 235.3(W)×143(H)×8.1(D) 밀리미터의 외곽 라인 사이즈, 350g (Max.)의 정미중량을 특징으로 합니다. 정상적으로 백색인 TN으로서, 전달 가능한 LCM 제품, LQ101W3LG01은 16 (Typ.)(Tr+Td) 부인 기간의 350 cd/m2 디스플레이 밝기 500:1 전송 대비율과 70/70/60/50 (Typ.)(CR≥10) (L/R/U/D) 시야 각도와 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 49% (NTSC)의 성능으로, 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 70K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다.
