제품 상세 정보:
|
크기: | 8.4 인치 | 해결책: | 800*600 |
---|---|---|---|
발광성: | 350 cd/m ² (Typ.) | 전망 방향: | 12 시 |
시야각: | 70/70/60/70 (Typ.) (CR≥10) | 지원 색깔: | 262K/16.7M 54% NTSC |
인터페이스 유형: | LVDS (1개의 ch의 6/8 조금), 20대의 핀 커넥터 | 대조 비율: | 500:1 (Typ.) (TM) |
터치 패널: | 없이 | 환경: | 운영하는 임시 직원.: -20 ~ 70 °C; 저장 임시 직원.: -30 ~ 80 °C |
하이 라이트: | 54% NTSC 티안마 TFT,8.4 인치 티안마 TFT,TM084SDHG01 |
1. 주정보 :

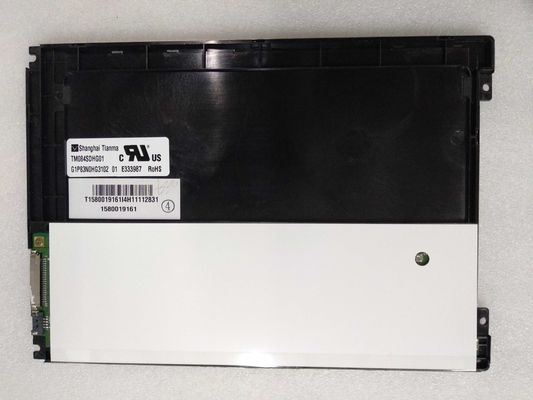

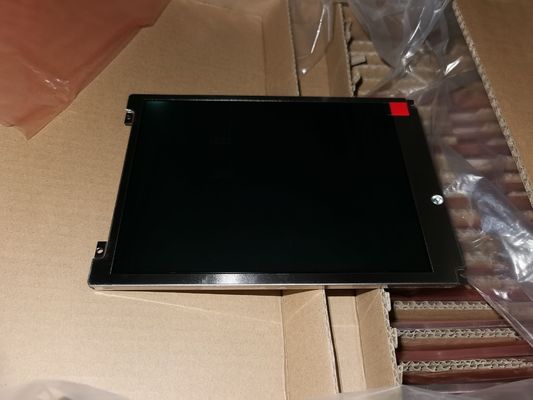

티안마 마이크로 전자공학 사, Ltd.TM084SDHG01은 터치 스크린 없이, LED 운전자로 필수적 WLED 백라이트 시스템으로, 8.4개 인치 대각 a-SI TFT-LCD 디스플레이 패널 제품입니다.
그것은 -30 ~ 80' C의 보존온도범위인 -20 ~ 70' C의 작동 온도 범위를 특징으로 합니다 . 그것은 일반적 특징이 다음이라는 것 입니다 : WLED 백라이트, 삶 ≥ 50K 시간, LED 운전사, U/D,L/R 반대, 광택이 없는 6/8 약간으로 . 그것의 특징을 기반으로, 이 모델은 산업적 기타 등등에 적용됩니다.
2. 티안마 TM084SDHG01 기계적 특성 :
화면 크기 | 8.4 인치 | |||
---|---|---|---|---|
화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
800(RGB)×600, SVGA | RGB 세로 스트라이프 | 0.071×0.213 밀리미터 | 0.213×0.213 밀리미터 [119PPI] | |
기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
170.4×127.8 밀리미터 | 173.2×130.6 밀리미터 | 203×142.5 밀리미터 | 5.7±0.2 밀리미터 | |
개요 특징 : | 양식 모양 | 양상 비율 (H :V) | 배향 | 형태 방식 |
평평한 직사각형 | 4:3 | 지형 형태 | - | |
다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
185.1g | - | 무광택 | ||
홀과 브라켓 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (2-Φ3.0, 2-R1.5) |
3. 티안마 TM084SDHG01 광학 특징 :
기본 정보 : | 광도 | 작업 모드 | 대비율 |
---|---|---|---|
350 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 500:1 (Typ.) (전달 가능합니다) | |
잘 봅니다 | 시야 각도 | 응답 시간 | |
12 시 | 70/70/60/70 (Typ.)(CR≥10) | 20 (Typ.)(Tr+Td) (부인) | |
디스플레이 색 : | 색 온도 : | 지원 색 | 색 좌표 |
7189K | 262K/16.7M (6 비트 / 6 비트 + 하이-FRC) | X :0.300; Y :0.331 | |
1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
54% | 75% | 57% | |
DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
56% | 40% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
백색 균일도 : | 1.33/1.43 (Typ./Max.) (9 점) |
4. 티안마 TM084SDHG01 백라이트 특징 :
역광 특징 : | 타입 | 위치 | 삶(시간) | 양 | 형태 | 대체 |
---|---|---|---|---|---|---|
WLED | 에지 라이트형 | 50K(Typ.) | 3S7P | 배열 | - | |
인터페이스 특징 : | WLED 드라이버 상태 | 물리적 유형 | 계면 위치 | |||
주도하는 드라이버로 | 연결기 | - | ||||
인터페이스 세부 사항 | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
E&T | 3808K-F04N-02R | 1 PC | 4개 핀 | 1.25 밀리미터 | ||
전기적인 WLED 드라이버 : | 입력 전압 | 입력전류 | 소비 전력 | |||
12.0V (Typ.) | 165/240mA (Typ./Max.) | 1.98W (Typ.) |
5. FAQ :
Q1 : 당신의 엘시디 판넬의 품질이 무엇입니까?
한 : 새로운 100%와 같은 다양한 품질 & 원래 OEM 새롭, 등급 LCD, A 엘시디 판넬 기타 등등.
Q2 : 당신의 대가와 상환 정책이 무엇입니까?
한 : 우리는 당신에게 안정적인 성능을 보장하기 위해 운반한 후에 당신에게 우수한 애프터 서비스를 제공하고, 당신에게 6 달 보증을 약속합니다.
Q3 : 오랫동안 생산 소요 시간은 어떻습니까?
한 : 생산 소요 시간은 지불 영수증 뒤에 1-3 일에 대한 것입니다.
Q4 : 내가 인용을 얻을 수 있습니까?
한 : 스카이프, 이메일, 왓츠앱 또는 전화를 통해 묻으세요. 당신은 24 시간 이내에 응답을 얻을 것입니다.
