제품 상세 정보:
|
| 패널 모델: | LQ104V1DG81 | 패널 브랜드: | 전문가 |
|---|---|---|---|
| 신호 인터페이스: | CMOS (1개의 ch의 6 조금), 31대의 핀 커넥터 | 램프 유형: | LED 드라이버로, 50K 시간인 WLED |
| 패널 사이즈: | 10.4” | 결의안: | 640(RGB)×480, VGA, 76PPI |
| 밝기: | 450 cd/m ² (Typ.) | 환경: | 운영하는 임시 직원.: -30 ~ 80 °C; 저장 임시 직원.: -30 ~ 80 °C |
| 하이 라이트: | LVDS TFT LCD 디스플레이,WLED 높은 광도 LCD 디스플레이 |
||
LQ104 시리즈 LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| 기본 정보 : | 브랜드명 | 모델명 | 타입 | 모델 가칭 |
|---|---|---|---|---|
| LQ104V1DG81 | a-SI TFT-LCD, LCM | - | ||
| 최대 정격 : | 로에스 | 작동 온도 | 저장 온도 | 진동 레벨 |
| -30 ~ 80 'Ｃ | -30 ~ 80 'Ｃ | - |
| 화면 크기 : | 10.4" | |||
|---|---|---|---|---|
| 화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
| 640(RGB)×480, VGA | RGB 세로 스트라이프 | 0.110×0.330 밀리미터 | 0.330×0.330 밀리미터 [76PPI] | |
| 기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
| 211.2×158.4 밀리미터 | 214.6×162.4 밀리미터 | 246.5×179.3 밀리미터 | 13.0 (최대) 밀리미터 | |
| 개요 특징 : | 양식 모양 | 양상 비율 (Ｈ :V) | 배향 | 형태 방식 |
| 평평한 직사각형 | 4:3 | 지형 형태 | ||
| 다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
| 500g | - | 무광택, 하드 코팅 (3H) | ||
| 기본 정보 : | 광도 | 작업 모드 | 대비율 |
|---|---|---|---|
| 450 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 800:1 (Typ.) (전달 가능합니다) | |
| 잘 봅니다 | 시야 각도 | 응답 시간 | |
| 6 시 | 80/80/65/80 (Typ.)(CR≥10) | 35 (Typ.)(Tr+Td) (부인) | |
| 디스플레이 색 : | 색 온도 : | 지원 색 | 색 좌표 |
| 7351K | 262K (6개 비트) | Ｘ :0.300; Ｙ :0.320 | |
| 1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
| 49% | 68% | 51% | |
| DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
| 51% | 37% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 백색 균일도 : | 1.33 (Max.) (5 점) | ||
| 역광 특징 : | 타입 | 위치 | 삶(시간) | 양 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 에지 라이트형 | 50K(Typ.) | - | - | 치환성 | |
| 인터페이스 특징 : | WLED 드라이버 상태 | 물리적 유형 | 계면 위치 | |||
| 주도하는 드라이버로 | 연결기 | - | ||||
| 인터페이스 세부 사항 | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
| JST | SM06B-SHLS-TF | 1 PC | 6개 핀 | 1.0 밀리미터 | ||
| 전기적인 WLED 드라이버 : | 입력 전압 | 입력전류 | 소비 전력 | |||
| 12.0±1.2V | 400/500mA (Typ./Max.) | - | ||||
| 전기적이어서 신호하세요 : | 입력 전압 | 입력전류 | 소비 전력 | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 230/300mA (Typ./Max.) | - | ||||
| 인터페이스 특징 : | 시그널 타입 | 물리적 유형 | 계면 위치 | |||
| CMOS (1 ch, 6개 비트) | 연결기 | - | ||||
| 인터페이스 세부 사항 : | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
| HRS | DF9MA-31P-1V(32) | 1 PC | 31개 핀 | 1.0 밀리미터 | DRGB-31P1C6B-010F | |

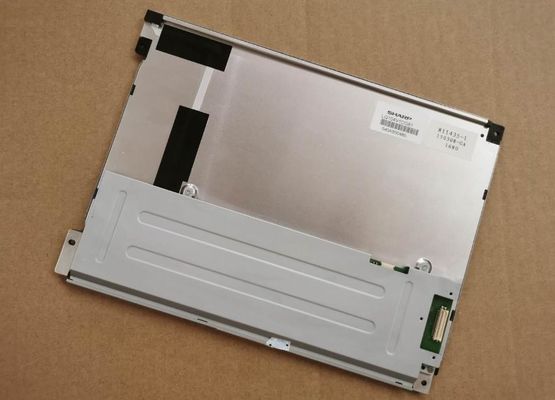

LQ104V1DG81은 디스플레이 640(RGB)×480 (VGA)를 4시 3분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프에 배열되는H). 기계 상세에 대해서 말하자면, 그것은 무광택의 표면 치료, 하드 코팅 (3H), 500g의 정미중량으로, 214.6(W)×162.4(H) 밀리미터의 영역 크기를 봐 211.2(W)×158.4(H) 밀리미터의 활성 영역, 246.5(W)×179.3(H)×13(D) 밀리미터의 외곽 라인 사이즈를 특징으로 합니다. 정상적으로 백인인 TN으로서, 전달 가능한 LCM 제품, LQ104V1DG81은 450 cd/m2 디스플레이 밝기 800:1 전송 대비율, 80/80/65/80 (Typ.)(CR≥10) (L/R/U/D) 시야 각도, 6 시 위의 최고의 전망 방향과 35 (Typ.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 50% (NTSC)의 성능으로, 262K 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 6개 비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치되었고, LED 운전사로, 50K 시간의 일하는 사용 시간을 있는 백라이트 시스템인 것처럼 이 상품은 WLED를 채택했습니다.
