제품 상세 정보:
|
사이즈: | 10.4 인치 | 결의안: | 800*600 |
---|---|---|---|
발광성: | 300 cd/m ² (Typ.) | 전망 방향: | 12 시 |
시야 각도: | 70/70/60/70 (Typ.) (CR≥10) | 지원 색: | 262K 50% NTSC |
인터페이스 타입: | LVDS (1개의 ch의 6 조금), 20대의 핀 커넥터 | 대비율: | 400: 1 (Typ.) (TM) |
터치 패널: | 4 철사 저항하는 접촉 | 환경: | 저장 임시 직원.: -30 ~ 80의 °C 운영하는 임시 직원.: -20 ~ 70 °C |
하이 라이트: | WLED 백라이트 TFT LCD 디스플레이,초상화 Tianma TFT,티안마 TFT 엘시디 판넬 |
1. 주정보 :

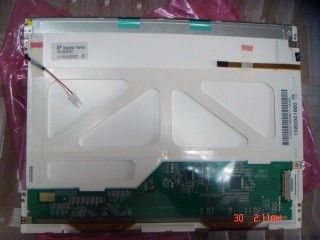

TM104SBH01은 티안마 마이크로 전자공학 사로부터의 10.4 " 비스듬한 a-SI TFT-LCD 디스플레이 패널 제품이고, Ltd.with 필수적 WLED가 백라이트 구동부, 터치스크린 4 와이어 저항력이 있는 터치 없이, 시스템을 역광으로 비춥니다.
그것은 -30 ~ 80' C의 보존온도범위인 -20 ~ 70' C의 작동 온도 범위를 특징으로 합니다 . 그것은 일반적 특징이 다음이라는 것 입니다 : 터치, WLED 백라이트, 매트로 . 그것의 특징을 기반으로, 이 모델은 산업적 기타 등등에 적용됩니다.
2. 티안마 TM104SBH01 기계 디테일 :
화소 특징 : | 결의안 | 800(RGB)×600, SVGA | 도트 피치(MM) | 0.088×0.264 (H×V) |
---|---|---|---|---|
픽셀 포맷 | RGB 세로 스트라이프 | 화소 피치(MM) | 0.264×0.264 (H×V) [96PPI] | |
기계적 치수 : | 활동적 지역(MM) | 211.2(H) × 158.4(V) | 베젤 지역(MM) | 214.2(H) × 161.4(V) |
개요는 흐려집니다.(밀리미터) | 236(H) × 176.9(V) | 깊이(MM) | 7.3±0.3 | |
개요 특징 : | 형태 방식 | 평평한 직사각형 | 외곽 모양 | - |
종횡비 | 4시 3분 (H :V) | 배향 | 지형 형태 | |
터치 패널 : | 터치 포인트 | 1개 핵심 | 터치 패널 | 4번 와이어 저항력이 있는 터치 |
TP 제어기 | 터치 컨트롤러 없이 | 터치 신호 | - | |
증가하는 것 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (4-Φ2.5, 2-R1.25) | |||
다른 Spec : | 중량 | 412g | 처리 | 무광택, 하드 코팅 (3H) |
3. 티안마 TM104SBH01 광학 세부 사항 :
기본 정보 : | Luminance(cd/m2) | 300 (Typ.) | 대비율 | 400:1 (Typ.) (전달 가능합니다) |
---|---|---|---|---|
시야 각도 | 70/70/60/70 (Typ.)(CR≥10) | 화면 표시 방식 | 전달 가능한 정상적으로 하얀 TN | |
가장 잘 계속 보세요 | 12 시 | 응답(MS) | 10/15 (Typ.)(Tr/Td) | |
색 성능 : | 하얀 좌표 | X :0.321; Y :0.343 | 표시색 | 262K (6개 비트) |
색 온도 | 6006K | 백색 균일도 | 1.25/1.43 (Typ./Max.) (9 점) | |
1931 색 감라이트 : | NTSC 비율 | 48% | 스르비 | 66% 적용 범위 |
어도비 RGB | 50% 적용 범위 | DCI-P3 | 49% 적용 범위 | |
Rec.2020 | 36% 적용 범위 | 발언 | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) |
4. 티안마 TM104SBH01 백라이트는 상세도를 만듭니다 :
백라이트 특징 : | 형태 | 배열 | 타입 | WLED | 위치 | 에지 라이트형 |
---|---|---|---|---|---|---|
대체 | - | 양 | 6S6P | 사용 시간 | 20K(Typ.) (시간) | |
전기적이어서 빛나세요 : | 전압 공급 | 19.2V (Typ.) | 전류 공급 | 120/180mA (Typ./Max.) | ||
소모 | 2.3/3.89W (Typ./Max.) | |||||
인터페이스 특징 : | 위치 | - | 타입 | 연결기 | ||
인터페이스 세부 사항 : | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 형상 |
JST | BHSR-02VS-1 | 1 PC | 2개 핀 | 3.5 밀리미터 | BLE-2PINS-ac | |
백라이트 구동부 : | 부정 |
5. FAQ :
Q1 : 당신의 엘시디 판넬의 품질이 무엇입니까?
한 : 새로운 100%와 같은 다양한 품질 & 원래 OEM 새롭, 등급 LCD, A 엘시디 판넬 기타 등등.
Q2 : 당신의 대가와 상환 정책이 무엇입니까?
한 : 우리는 당신에게 안정적인 성능을 보장하기 위해 운반한 후에 당신에게 우수한 애프터 서비스를 제공하고, 당신에게 6 달 보증을 약속합니다.
Q3 : 오랫동안 생산 소요 시간은 어떻습니까?
한 : 생산 소요 시간은 지불 영수증 뒤에 1-3 근무일에 대한 것입니다.
Q4 : 내가 인용을 얻을 수 있습니까?
한 : 스카이프, 이메일, 왓츠앱 또는 전화를 통해 묻으세요. 당신은 24 시간 이내에 응답을 얻을 것입니다.
