제품 상세 정보:
|
크기: | 5.7 인치 | 해결책: | 320*240 |
---|---|---|---|
발광성: | 400 cd/m ² (Typ.) | 전망 방향: | 6 시 |
시야각: | 70/70/70/60 (Typ.)(CR≥10) | 지원 색깔: | 262K 50% NTSC |
인터페이스 유형: | 평행한 RGB (1개의 ch의 6 조금), 33대의 핀 커넥터 | 대조 비율: | 500: 1 (Typ.) (TM) |
터치 패널: | 없이 | 환경: | 저장 임시. 다음 -30 ~ 85 'C 작동 온도. 다음 -20 ~ 70 'C |
하이 라이트: | WLED 백라이트 TFT LCD 디스플레이,초상화 Tianma TFT,티안마 TFT 엘시디 판넬 |
1. 주정보 :

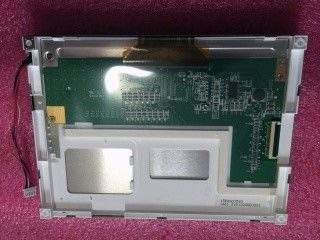

TM057KDH01은 터치 스크린 없이 백라이트 구동부 없이, 필수적 WLED 백라이트 시스템과 티안마 마이크로 전자공학 Co., Ltd.로부터의 5.7 " 비스듬한 a-SI TFT-LCD 디스플레이 패널 제품입니다.
그것은 -30 ~ 85' C의 보존온도범위인 -20 ~ 70' C의 작동 온도 범위를 특징으로 합니다 . 그것은 일반적 특징이 다음이라는 것 입니다 : WLED 백라이트, 인생 ≥ 50K 시간, U/D,L/R 반대, 광택이 없는, 램프가 길이에게 다음을 전송합니다 80 밀리미터. 그것의 특징을 기반으로, 이 모델은 산업적 기타 등등에 적용됩니다.
2. 티안마 TM057KDH01 기계적 특성 :
화면 크기 : | 5.7 인치 | |||
---|---|---|---|---|
화소 특징 : | 화소 갯수 | 픽셀 포맷 | 도트 피치 (H×V) | 화소 피치 (H×V) |
320(RGB)×240, QVGA | RGB 세로 스트라이프 | 0.120×0.360 밀리미터 | 0.360×0.360 밀리미터 [70PPI] | |
기계적 치수 : | 지역 (H×V)를 드러내세요 | 베젤 오픈닝 (H×V) | 전체적인 차원 (H×V) | 전체 깊이 |
115.2×86.4 밀리미터 | 118.2×89.4 밀리미터 | 144×104.6 밀리미터 | 12.8 (최대) 밀리미터 | |
개요 특징 : | 양식 모양 | 양상 비율 (H :V) | 배향 | 형태 방식 |
평평한 직사각형 | 4:3 | 지형 형태 | - | |
다른 Spec : | 집단 | 패널 덮개 | 표면 처리 | |
160g (Typ.) | - | 무광택, 하드 코팅 (3H) | ||
홀과 브라켓 : | 후면 설치 막대기 (4-Φ2.6) |
3. 티안마 TM057KDH01 광학 특징 :
기본 정보 : | 광도 | 작업 모드 | 대비율 |
---|---|---|---|
400 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 500:1 (Typ.) (전달 가능합니다) | |
잘 봅니다 | 시야 각도 | 응답 시간 | |
6 시 | 70/70/70/60 (Typ.)(CR≥10) | 20/30 (Typ./Max.)(Tr+Td) (부인) | |
디스플레이 색 : | 색 온도 : | 지원 색 | 색 좌표 |
5814K | 262K (6개 비트) | X :0.324; Y :0.362 | |
1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
54% | 73% | 56% | |
DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
55% | 40% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
백색 균일도 : | 1.25/1.33 (Typ./Max.) (9 점) |
4. 티안마 TM057KDH01 백라이트 특징 :
역광 특징 : | 타입 | 위치 | 삶(시간) | 양 | 형태 | 대체 |
---|---|---|---|---|---|---|
WLED | 에지 라이트형 | 50K(Typ.) | 5S3P | 3 문자열 | - | |
전기적인 WLED : | 입력 전압 | 입력전류 | 소비 전력 | |||
14.85/18.15V (민./Max.) | 25mA (Typ.) | 1.238W (Typ.) | ||||
인터페이스 특징 : | WLED 드라이버 상태 | 물리적 유형 | 계면 위치 | |||
부정 | 연결기 | - | ||||
인터페이스 세부 사항 | 브랜드명 | 모델명 | 양 | 핀 | 핀 피치 | 핀 형상 |
JST | SHLP-06V-s-b | 1 PC | 6개 핀 | 1.0 밀리미터 | BLE-6PINS-aaaccc |
5. FAQ :
Q1 : 당신의 엘시디 판넬의 품질이 무엇입니까?
한 : 새로운 100%와 같은 다양한 품질 & 원래 OEM 새롭, 등급 LCD, A 엘시디 판넬 기타 등등.
Q2 : 당신의 대가와 상환 정책이 무엇입니까?
한 : 우리는 당신에게 안정적인 성능을 보장하기 위해 운반한 후에 당신에게 우수한 애프터 서비스를 제공하고, 당신에게 6 달 보증을 약속합니다.
Q3 : 오랫동안 생산 소요 시간은 어떻습니까?
한 : 생산 소요 시간은 지불 영수증 뒤에 1-3 근무일에 대한 것입니다.
Q4 : 내가 인용을 얻을 수 있습니까?
한 : 스카이프, 이메일, 왓츠앱 또는 전화를 통해 묻으세요. 당신은 24 시간 이내에 응답을 얻을 것입니다.
