제품 상세 정보:
|

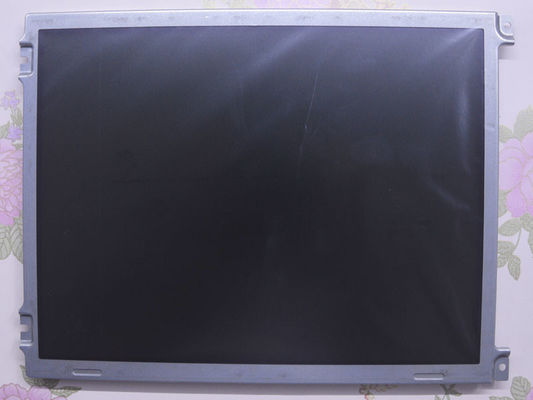

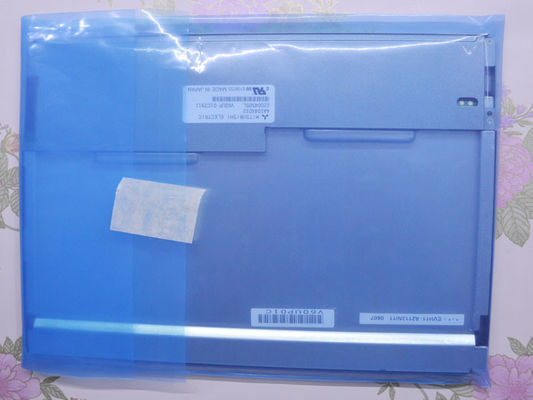

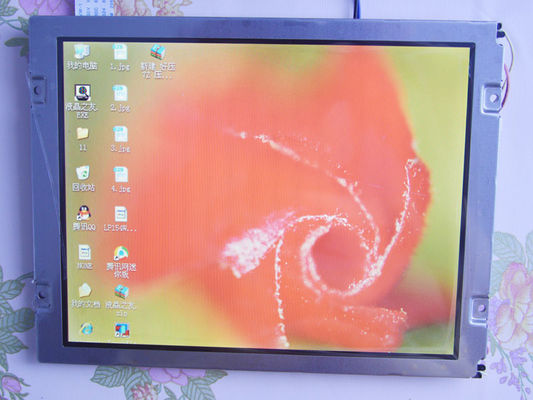

| 모델 번호: | AA104XD02 | 브랜드: | 미츠비시 |
|---|---|---|---|
| 크기: | 10.4 인치 | 결의: | 1024년, XGA, 123PPI |
| 밝기: | 600 cd/m2 (Typ.) | 램프 유형 램프 유형: | 2줄 WLED, 10만 시간, 드라이버 없음 |
| 신호 인터페이스: | LVDS(1채널, 6/8비트), 20핀 커넥터 | 온도 범위: | 작동 온도: -30 ~ 80 °C; 저장 온도: -30 ~ 80 °C |
| 강조하다: | 600 cd/M2 LCM TFT Panel,10.4 " 1024x768 LCD TFT Panel,AA104XD02 Tft LCD 디스플레이 |
||
| 기본 정보: | 제조업자 | 패널 모델 1 호환성 |
패널 타입 | 별명 |
|---|---|---|---|---|
|
AA104XD02 | a-Si TFT-LCD, LCM | T-55533D104J-LW-A-AAN | |
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 600 (형) | 80/80/65/65 (형) (CR≥10) | 4/12 (형) (Tr/Td) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 6시 | TN, 보통 흰색, 전파 | 700: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6485K | 262K/16.7M (6비트 / 6비트 + Hi-FRC) | X:0.313Y:0.329 | |
| 1931년 컬러 햄릿: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 39% | 54% | 41% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 40% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 변종: | 1.30 (최다 5점) | ||
| 패널 크기: | 10.4 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 1024 ((RGB) × 768 [XGA] | RGB 수직 스트립 | 0.2055×0.2055 [123PPI] | 00.0685×0.2055 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 210.4 ((H) × 157.8 ((V) | 215.4 ((H) × 161.8 ((V) | 230 ((H) × 180.2 ((V) | 10.5±0.5mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 43 (H:V) | ||
| 장착: | 왼쪽, 오른쪽 베일에서 옆 장착 구멍 (4-M3) | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 520g (형) | - | 반등, 단단한 코팅 (3H) | ||
| 역 스캔: | 네 (180°) | |
|---|---|---|
| 수직 주파수: | 60Hz전력 소비:
| 5.2W (형) |
| 램프 특징: | 종류 | 위치 | 양 |
형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 조명 유형 (올바위) | 2개의 문자열 | 2개의 문자열 | 100K (형) | - | |
| WLED 전기: | 전압 공급 | 현재 공급 | 힘 |
|||
| 27/33.3V (형/최대) | 70/80mA (형/최대) | |||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 아니 | 커넥터 | ||||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성H:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JST | SM06B-SHLS-TF (LF) (SN) | 10.0mm | 6개의 핀 | 1개 | BLE-6PINS-NNCAAC | |
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 440/800mA (형/최대) | - | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | LVDS (1 ch, 6/8-bit) | 커넥터 | ||||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| JAE | FI-SE20P-HFE | 1.25mm | 20개의 핀 | 1개 | LVDS-20P1C8B-010H | |
| 패키지 상자: | 양 | 무게 | 상자 크기 |
|---|---|---|---|
| 10 pcs / 상자 | 70.0kg | 457×302×422mm (L×W×H) |
