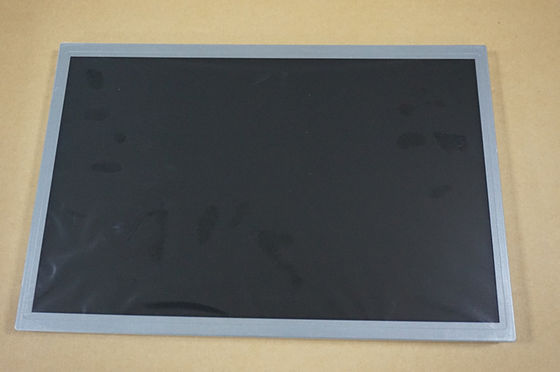

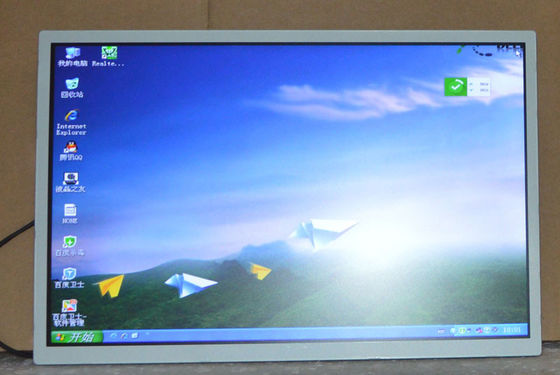

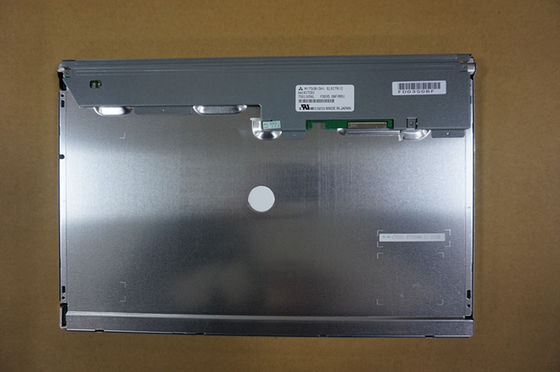

제품 상세 정보:
|
| 모델 번호: | aa141tc01 | 브랜드: | 미츠비시 |
|---|---|---|---|
| 크기: | 14.1 인치 | 결의: | 1280 ((RGB) × 800 (WXGA) 107PPI |
| 밝기: | 800 cd/m2 (Typ.) | 온도 범위: | 저장 온도: -20 ~ 80 °C |
| 강조하다: | WLED FSTN LCD 디스플레이,WLED 산업 TFT 전시 |
||
| 기본 정보: | 브랜드 | 모델 | AA141TC01 1 호환성 | |
|---|---|---|---|---|
| 종류 | LCM a-Si TFT-LCD | 용도 | ||
| 화면 크기 | 14.1 | 별명 | T-55313D141J-LW-A-AGN | |
| 환경: | 저장 온도 | -20 ~ 80 °C | 운영 임시 | -20 ~ 70 °C |
| RoHS | 진동 | 1.0G (9.8m/s2) |
| 픽셀 특징: | 결의 | 1280 (RGB) × 800, WXGA | 점 피치 (Dot Pitch) | 0.079×0.237 (H×V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.237×0.237 (H×V) [107PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 303.36 ((H) × 189.6 ((V) | 베젤 면적 ((mm) | 306.4 ((H) × 192.6 ((V) |
| 윤곽 Dim. ((mm) | 326 ((H) × 216.5 ((V) | 깊이 ((mm) | 160.0±0.5 | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | |
| 측면 비율 | 16:10 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 왼쪽, 오른쪽 베일에서 옆 장착 구멍 (4-M3) | |||
| 다른 스펙: | 무게 | 1.13kg (형) | 치료 | 반등, 단단한 코팅 (3H) |
| 기본 정보: | 밝기 (cd/m2) | 800 (형) | 콘트라스트 비율 | 7001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 80/80/80/60 (형) (CR≥10) | 표시 모드 | TN, 보통 흰색, 전파 | |
| 가장 좋은 전망 | 6시 | 응답 (ms) | 4/12 (형) (Tr/Td) | |
| 색상 성능: | 흰색 좌표 | X:0.313Y:0.329 | 색상 표시 | 262K/16.7M (6비트 / 6비트 + Hi-FRC) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.30 (최다 5점) | |
| 1931년 색상 범위: | NTSC 비율 | 44% | sRGB | 61% 적용 |
| 어도비 RGB | 46%의 적용 | DCI-P3 | 45% 적용 | |
| 레크2020 | 33%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 디스플레이 성능 | 외부 시력 | 햇빛으로 읽을 수 있다 | 전송성 |
| 프레임 레이트: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 전력 소비: | 13.9W (형) |
| 전기 신호: | 전압 공급 | 3.3V (형) | 현재 공급 | 570/960mA (형/최대) | ||
|---|---|---|---|---|---|---|
| 신호 타입: | LVDS (1 ch, 6/8-bit) | 신호 전압 | - | |||
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| JAE | FI-SEB20P-HFE | 1개 | 20개의 핀 | 1.25mm | LVDS-20P1C8B-010D | |
| 백라이트 특징: | 형태 | 5줄 | 종류 | WLED | 위치 | 가장자리 조명 유형 (아래쪽) |
|---|---|---|---|---|---|---|
| 대체 | 아니 | 양 | 5줄 | 수명 | 100K (타이프) (시간) | |
| 램프 전기: | 전압 공급 | 24.0/30.2V (형/최대) | 현재 공급 | 100/110mA (형/최대) | ||
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| JST | SM10B-SHLS-TF (LF) (SN) | 1개 | 10개의 핀 | 10.0mm | BLE-10PINS-ACCAACCAAC | |
| 백라이트 드라이버: | 아니 | |||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 303.36 ((W) × 189.6 ((H) mm의 활성 영역, 326 ((W) × 216.5 ((H) × 16.5 ((D) mm의 윤곽 크기, 306의 시청 영역 크기를 갖추고 있습니다.4 ((W) × 192.6 ((H) mm, 반등, 단단한 코팅 (3H) 의 표면 처리, 순량 무게 1.13Kgs (형). TN, 일반적으로 흰색, 전송 LCM 제품으로,AA141TC01 800 cd/m2 디스플레이 밝기 7001:1 송출성 대조비율, 80/80/80/60 (형) (CR≥10) (L/R/U/D) 보는 각, 6시에서 가장 좋은 시야 방향, 응답시간 4/12 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 45% (NTSC) 의 성능을 제공합니다.이 제품은 5 문자열 WLED를 채택하여 백라이트 시스템으로 Edge 라이트 타입 (아래쪽) 으로 배치되었으며 100K 시간의 작동 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다. AA141TC01는 신호 입력 시스템으로 LVDS (1 ch, 6/8-bit) 를 사용하며, 20 핀 커넥터와 3의 전원 공급 전압으로 연결됩니다.3V (형))
