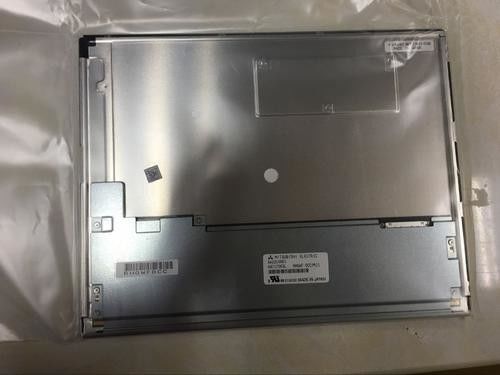

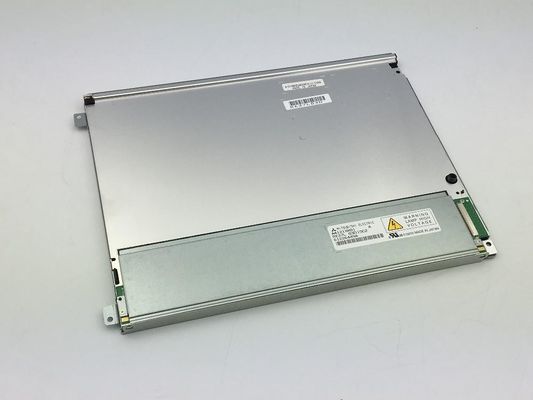

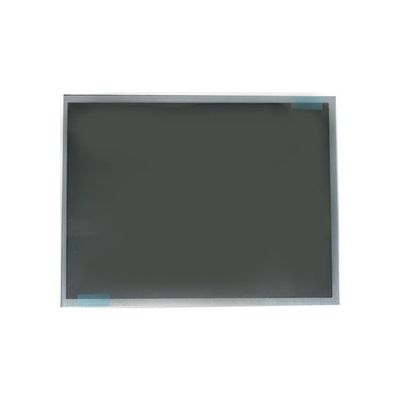

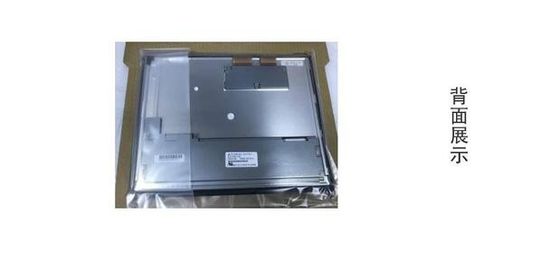

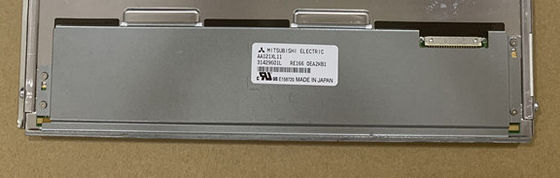

제품 상세 정보:
|
| 모델 번호: | aa121xn01 | 브랜드: | 미츠비시 |
|---|---|---|---|
| 크기: | 12.1" | 결의: | 1024년, XGA, 105PPI |
| 밝기: | 700 cd/m2 (Typ.) | 온도 범위: | 작동 온도: -30 ~ 80 °C |
| 강조하다: | WLED FSTN LCD 디스플레이,WLED 산업 TFT 전시 |
||
| 기본 정보: | 브랜드 | 모델 | AA121XN01 | |
|---|---|---|---|---|
| 종류 | LCM a-Si TFT-LCD | 용도 | ||
| 화면 크기 | 12.1 | 별명 | - | |
| 환경: | 저장 온도 | -30 ~ 80 °C | 운영 임시 | -30 ~ 80 °C |
| RoHS | 진동 | 1.0G (9.8m/s2) |
| 픽셀 특징: | 결의 | 1024 (RGB) × 768, XGA | 점 피치 (Dot Pitch) | 00.080 × 0.240 (H × V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.240×0.240 (H×V) [105PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 245.76 ((H) × 184.32 ((V) | 베젤 면적 ((mm) | 249.0 ((H) × 187.5 ((V) |
| 윤곽 Dim. ((mm) | 260.5 ((H) × 203 ((V) | 깊이 ((mm) | 90.5±0.5 | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | |
| 측면 비율 | 43 (H:V) | 방향성 | 풍경 유형 | |
| 장착: | 왼쪽, 오른쪽 베일에서 옆 장착 구멍 (4-M3) | |||
| 다른 스펙: | 무게 |
590g (형)
|
치료 | 반등, 단단한 코팅 (3H) |
| 기본 정보: | 밝기 (cd/m2) | 700 (형) | 콘트라스트 비율 | 8001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 80/80/80/80 (형) (CR≥10) | 표시 모드 | TN, 보통 흰색, 전파 | |
| 가장 좋은 전망 | 6시 | 응답 (ms) | 4/12 (형) (Tr/Td) | |
| 색상 성능: | 흰색 좌표 | X:0.313Y:0.329 | 색상 표시 | 262K/16.7M (6비트 / 8비트) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.30 (최다 5점) | |
| 1931년 색상 범위: | NTSC 비율 | 39% | sRGB | 55% 가량 |
| 어도비 RGB | 41%의 적용 | DCI-P3 | 41%의 적용 | |
| 레크2020 | 29%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 디스플레이 성능 | 외부 시력 | 햇빛으로 읽을 수 있다 | 전송성 | - |
| 프레임 레이트: | 60Hz |
|---|---|
| 역 스캔: | 네 (180°) |
| 전력 소비: | 6.3W (형) |
| 전기 신호: | 전압 공급 | 3.3V (형) | 현재 공급 | 400/720mA (형/최대) | ||
|---|---|---|---|---|---|---|
| 신호 타입: | LVDS (1 ch, 6/8-bit) | 신호 전압 | - | |||
| 인터페이스 특징: | 위치 | 종류 | 커넥터 | |||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| I-PEX | 20186-020E-11F | 1개 | 20개의 핀 | 1.25mm | LVDS-20P1C8B-010H | |
| 백라이트 특징: | 형태 | - | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | 아니 | 양 | - | 수명 | 100K (타이프) (시간) | |
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| JAE | FI-S8P-HFE | 1개 | 8개의 핀 | 1.25mm | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 전압 공급 | 12.0±1.2V | 현재 공급 | 420/510mA (형/최대) | ||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 245.76 ((W) × 184.32 ((H) mm의 활성 영역, 260.5 ((W) × 203 ((H) × 10 ((D) mm의 윤곽 크기, 249의 시청 영역 크기를 갖추고 있습니다.0 ((W) × 187.5 ((H) mm, 안티글러, 하드 코팅 (3H) 의 표면 처리, 590g의 순량 무게 (형). TN, 일반적으로 흰색, 전송 LCM 제품으로서, AA121XN01은 700 cd/m2 디스플레이 밝기 800:1 송출 콘트라스트 비율, 80/80/80/80 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 4/12 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 / 8 비트 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 40% (NTSC) 의 성능을 제공합니다.이 제품은 WLED를 채택하고 백라이트 시스템으로 Edge 라이트 유형으로 배치되어 100K 시간 작업 수명을 가지고 있습니다., LED 드라이버와 함께. AA121XN01는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하며, 20 핀 연결 장치로 3.3V의 전원 공급 전압으로 연결됩니다.
