제품 상세 정보:
|

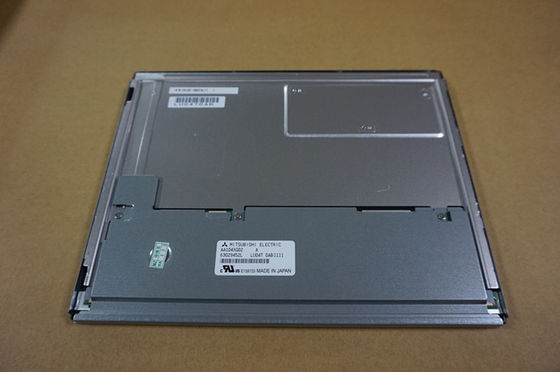

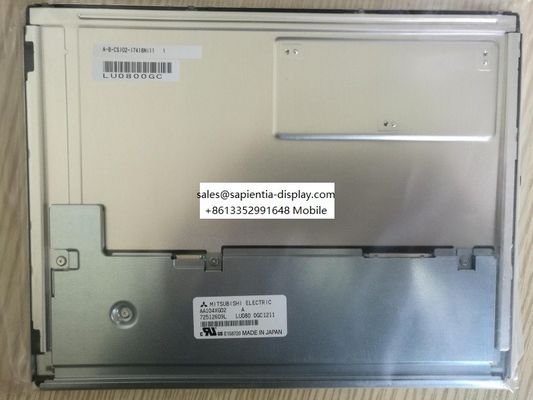

| 모델 번호: | AA104XG02 | 브랜드: | 미츠비시 |
|---|---|---|---|
| 크기: | 100.4인치 | 결의: | 1024년, XGA, 123PPI |
| 밝기: | 500 cd/m2 (Typ.) | 신호 인터페이스: | LVDS(1채널, 6/8비트), 20핀 커넥터 |
| 시야 각도: | 85/85/85/85 (Typ.)(CR≥10) | ||
| 강조하다: | WLED FSTN LCD 디스플레이,WLED 산업 TFT 전시 |
||
| 기본 정보: | 브랜드 | 모델 | 종류 | 모델 위명 |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD, LCM | - | ||
| 신뢰성: | RoHS | 작동 온도 | 저장 온도 | 진동 저항 |
| -30 ~ 80 °C | -30 ~ 80 °C |
| 패널 크기: | 100.4인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 1024 (RGB) × 768, XGA | RGB 수직 스트립 | 00.0685×0.2055mm | 0.2055×0.2055 mm [123PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 210.4×157.8mm | 215.4×161.8mm | 230×180.2mm | 9.5±0.5mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 43 (W: H) | 풍경 유형 | ||
| 고정: | 왼쪽, 오른쪽 베일에서 옆 장착 구멍 (4-M3) | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 450g (형) | 반등, 단단한 코팅 (3H) | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 500 cd/m2 (일반) | SWV, 보통 검은색, 송신 | 10001 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 85/85/85/85 (형) (CR≥10) | 대칭성 | 12/12 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 6485K | 262K/16.7M (6비트 / 6비트 + Hi-FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 50% | 70% | 53% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 밝기 변동: | 1.30 (최다 5점) | ||
| 전력 소비: | 5.5W (형) |
|---|---|
| 프레임 레이트: | 60Hz |
| 역 스캔: | 네 (180°) |
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 400/870mA (형/최대) | 3.3V (형) | - | ||||
| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| - | 커넥터 | LVDS (1 ch, 6/8-bit) | ||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| I-PEX | 20186-020E-11F | 1개 | 1.25mm | 20개의 핀 | LVDS-20P1C8B-010H | |
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | - | - | 100K (형) | 아니 | |
| 인터페이스 특징: | 위치 | 종류 | WLED 드라이버 | |||
| - | 커넥터 | LED 드라이버 | ||||
| 인터페이스 세부 정보 | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JAE | FI-S6P-HFE | 1개 | 1.25mm | 6개의 핀 | ||
| 운전자 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| 350/430mA (형/최대) | 12.0±1.2V | |||||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 활동 면적은 210.4 ((W) × 157.8 ((H) mm, 윤곽 크기는 230 ((W) × 180.2 ((H) × 10 ((D) mm, 시청 면적 크기는 215 mm입니다.4 ((W) × 161.8 ((H) mm, 반등, 단단한 코팅 (3H) 의 표면 처리, 450g의 순량 무게 (형). SWV, 일반적으로 검은색, 전송 LCM 제품으로,AA104XG02는 500 cd/m2 디스플레이 밝기를 제공합니다 10001 송출 콘트라스트 비율, 85/85/85/85 (형) (CR≥10) (L/R/U/D) 보는 각, 대칭에 대한 최고의 시야 방향, 응답 시간 12/12 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 50% (NTSC) 의 성능을 제공합니다.이 제품은 WLED를 채택하고 백라이트 시스템으로 Edge 라이트 유형으로 배치되어 100K 시간 작업 수명을 가지고 있습니다., LED 드라이버와 함께. AA104XG02는 신호 입력 시스템으로 LVDS (1 ch, 6/8-bit) 를 사용하며, 3.3V (Type.) 의 전원 공급 전압과 20 핀 커넥터로 연결됩니다.
