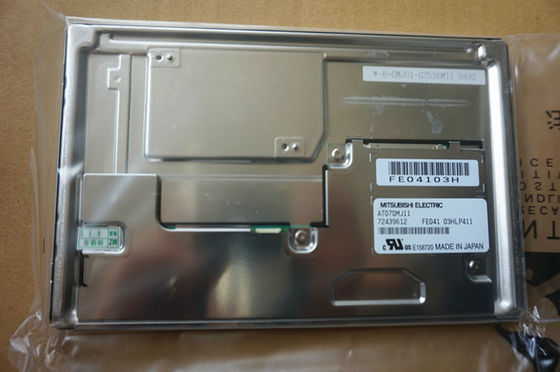

제품 상세 정보:
|
| 모델 번호: | AT070MJ11 | 브랜드: | 미츠비시 |
|---|---|---|---|
| 크기: | 7.0 인치 | 결의: | 800 ((RGB) × 480 (WVGA) 133PPI |
| 밝기: | 1500년 cd/m2 (Typ.) | 온도 범위: | 저장 온도: -40 ~ 85 °C 작동 온도: -40 ~ 85 °C; 진동 수준: 6.8G (66.64 m/s2) |
| 강조하다: | WLED FSTN LCD 디스플레이,WLED 산업 TFT 전시 |
||
| 기본 정보: | 제조업자 | 패널 모델 | 패널 타입 | 별명 |
|---|---|---|---|---|
| AT070MJ11 | a-Si TFT-LCD, LCM | - | ||
| 환경: | RoHS 국가 | 운영 임시 | 저장 온도 | 진동 수준 |
| -40 ~ 85 °C | -40 ~ 85 °C | 6.8G (66.64m/s2) |
| 기본 정보: | 밝기 (cd/m2) | 시야 각 (L/R/U/D) | 응답 시간 (ms) |
|---|---|---|---|
| 1500 (형) | 80/80/60/80 (형) (CR≥10) | 4/12 (형) (Tr/Td) | |
| 가장 좋은 전망 | 표시 모드 | 콘트라스트 비율 | |
| 12시 | TN, 보통 흰색, 전파 | 800: 1 (형) (전달) | |
| 화면 색상: | 색 온도 | 색상 표시 | 흰색 좌표 |
| 6485K | 262K/16.7M (6비트 / 6비트 + Hi-FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 54% | 76% | 56% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 56% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 변종: | 1.30 (최다 5점) | ||
| 성능: | 3D 기술 | 태양 광선 가시성 | 반사성 |
| - | 햇빛으로 읽을 수 있다 | - | |
| 패널 크기: | 7.0" | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 형식 | 픽셀 구성 | 픽셀 피치 (mm) | 도트 피치 (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB 수직 스트립 | 0.1905×0.1905 [133PPI] | 00.0635×0.1905 | |
| 기계적 크기: | 액티브 영역 (mm) | 베젤 면적 (mm) | 오프라인 차원 (mm) | 윤곽 깊이 (mm) |
| 152.4 ((H) × 91.44 ((V) | 154.4 ((H) × 93.5 ((V) | 169.8 ((H) × 109.7 ((V) | 8.9±0.5mm | |
| 윤곽 특징: | 형태 요인 | 방향성 | 측면 비율 | 형태 스타일 |
| 평평 직사각형 | 풍경 유형 | 15:9 (H:V) | ||
| 장착: | 왼쪽, 오른쪽 베젤의 측면 장착 구멍 (4-M2) | |||
| 다른 세부 사항: | 무게 | 패널 커버 | 치료 | |
| 200g | - | 반등, 단단한 코팅 (3H) | ||
| 역 스캔: | 네 (180°) |
|---|---|
| 수직 주파수: | 60Hz |
| 전력 소비: | 6.8W |
| 램프 특징: | 종류 | 위치 | 양 | 형태 | 생활 (시간) | 램프 교환 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 2개의 문자열 | 2개의 문자열 | 100K (형) | 아니 | |
| WLED 전기: | 전압 공급 | 현재 공급 | 힘 | |||
| 21.0/23.9V (형/최대) | 110/120mA (형/최대) | |||||
| 인터페이스 특징: | 위치 | 백라이트 드라이버 | 종류 | |||
| - | 아니 | 커넥터 | ||||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| JST | SM06B-SHLS-TF | 10.0mm | 6개의 핀 | 1개 | BLE-6PINS-NNCAAC | |
| 패널 운전 전기: | 전압 공급 | 현재 공급 | 힘 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | 300/450mA (형/최대) | 0.99W (형) | ||||
| 인터페이스 특징: | 위치 | 신호 | 종류 | |||
| - | LVDS (1 ch, 6/8-bit) | 커넥터 | ||||
| 커넥터 세부 정보: | 브랜드 | 모델 | 핑 피치 | 핀 수 | 양 | 구성 |
| JAE | FI-SEB20P-HFE | 1.25mm | 20개의 핀 | 1개 | LVDS-20P1C8B-010H | |
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 152.4 ((W) × 91.44 ((H) mm의 활성 영역, 169.8 ((W) × 109.7 ((H) × 9.4 ((D) mm의 윤곽 크기, 154의 시청 영역 크기를 갖추고 있습니다.4 ((W) × 93.5 ((H) mm, 안티글러, 하드 코팅 (3H) 의 표면 처리, 순량 무게 200g. TN, 일반적으로 흰색, 전송 LCM 제품으로, AT070MJ11 1500 cd/m2 800 화면 밝기를 제공 할 수 있습니다:1 송출 콘트라스트 비율, 80/80/60/80 (형) (CR≥10) (L/R/U/D) 보는 각, 12 시에서 가장 좋은 시야 방향, 응답 시간 4/12 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 54% (NTSC) 의 성능을 제공합니다.이 제품은 2 문자열 WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 100K 시간 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버가 추가로 필요합니다. AT070MJ11는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하고, 20 핀 연결 장치로 연결되어 전원 공급 전압이 3입니다.3V (형))
