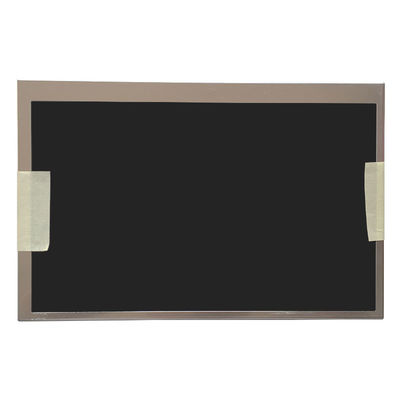

제품 상세 정보:
|
| 모델 번호: | A080XTN01.4 | 브랜드: | AUO |
|---|---|---|---|
| 크기: | 8 인치 | 결의: | 1024×768 RGB |
| 밝기: | 250 cd/m2 | 온도 범위: | 보관 온도: -20 ~ 70 °C 작동 온도: -10 ~ 60 °C |
| 강조하다: | 50% NTSC TFT 엘시디 판넬,AUO LCD 디스플레이 WLED LVDS |
||
| 기본 정보: | 패널 브랜드 | 패널 모델 | A080XTN014 | |
|---|---|---|---|---|
| 대각선 크기 | 8.0" | 적용 | ||
| 패널 타입 | a-Si TFT-LCD, LCM | 모델 위명 | - | |
| 신뢰성: | 운영 임시 | -10 ~ 60 °C | 저장 온도 | -20 ~ 70 °C |
| 픽셀 특징: | 픽셀 형식 | 1024 ((RGB) × 768 [XGA] | 도트 피치 | 00.05275×0.15825mm (H×V) |
|---|---|---|---|---|
| 구성 | RGB 수직 스트립 | 픽셀 피치 | 0.15825×0.15825 mm (H×V) [160PPI] | |
| 기계적 크기: | 표시 영역 | 162.048×121.536mm (H×V) | 베젤 지역 | 164.65×124.14mm (H×V) |
| 윤곽 Dim. | 183×141mm (H×V) | 윤곽 깊이 | 3.4 (형) mm | |
| 윤곽 특징: | 형태 요인 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 측면 비율 | 43 (H:V) | 형태 스타일 | ||
| 다른 특징: | 무게 | 179g (형) | 표면 | 반등, 단단한 코팅 (3H) |
| 기본 정보: | 밝기 | 250 cd/m2 (형) | 콘트라스트 비율 | 7001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 70/70/60/65 (형) (CR≥10) | 광적 모드 | TN, 보통 흰색, 전파 | |
| 관측 방향 | - | 반응 시간 | 3/6 (형) (Tr/Td) (ms) | |
| 색상 성능: | 염색성 | Wx:0.308와이:0.327 | 색상 번호 | 16.7M (8비트) |
| 색 온도 | 6778K | 흰색의 균일성 | 1.33/1.43 (형/최대) (점 9) | |
| 1931년 색상 범위: | NTSC 비율 | 50% | sRGB | 69%의 적용 |
| 어도비 RGB | 52% | DCI-P3 | 52% | |
| 레크2020 | 37%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 프레임 주파수: | 60Hz |
|---|---|
| 역 스캔: | 예 (U/D, L/R) |
| 백라이트 특징: | 램프 모양 | 배열 | 램프 종류 | WLED | 수명 | 15K (분) (시간) |
|---|---|---|---|---|---|---|
| 대체 | - | 금액 | 3S9P | 위치 | 가장자리 빛 타입 | |
| 램프 전기: | 전압 입력 | 9.9V (형) | 현재 입력 | 180mA (형) | ||
| 소비량 | 1.78W (형) | |||||
| 인터페이스 특징: | 종류 | 신호 인터페이스에 포함 | 위치 | - | 램프 드라이버 | 아니 |
| 신호 시스템: | LVDS (1 ch, 8-bit) | 논리 전압 | - | |||
|---|---|---|---|---|---|---|
| 전기 신호: | 전압 입력 | 3.3/11.5/20/-7V (형) ((VDD/AVDD/VGH/VGL) | 현재 입력 | 46/29/0.6/0.8mA (형) ((IDD/AIDD/IGH/IGL) | ||
| 소비량 | 605mW (최대) | |||||
| 인터페이스 특징: | 종류 | FPC | 위치 | - | ||
| FPC 세부 사항: | 브랜드 | 모델 | 핑 피치 | 핀 | 금액 | 구성 |
| 0.5mm | 40개의 핀 | 1개 | ||||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 162.048 ((W) × 121.536 ((H) mm의 활성 영역, 183 ((W) × 141 ((H) mm의 윤곽 크기, 164.65 ((W) × 124의 시청 영역 크기를 갖추고 있습니다.14 ((H) mm, 안티 글래스, 하드 코팅 (3H), 179g의 순량 무게 (형). TN, 일반적으로 흰색, 전송 LCM 제품으로, A080XTN01.4 250 cd / m2 디스플레이 밝기를 제공 할 수 있습니다.1 송출 콘트라스트 비율, 70/70/60/65 (형) (CR≥10) (L/R/U/D) 보는 각과 응답 시간은 3/6 (형) (Tr/Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 8 비트 회색 스케일 신호로 결정됩니다, 따라서 16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 50% (NTSC) 의 성능을 제공합니다.이 제품은 3S9P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되어 15K 시간의 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버가 추가로 필요합니다. A080XTN01.4는 신호 입력 시스템으로 LVDS (1 ch, 8-bit) 를 사용하여 3.3/11의 전원 공급 전압으로 40 핀 FPC로 연결됩니다.5/20/-7V (형). (VDD/AVDD/VGH/VGL) 일반적인 수직 프레임 속도 (Fv) 는 60Hz입니다.
