제품 상세 정보:
|

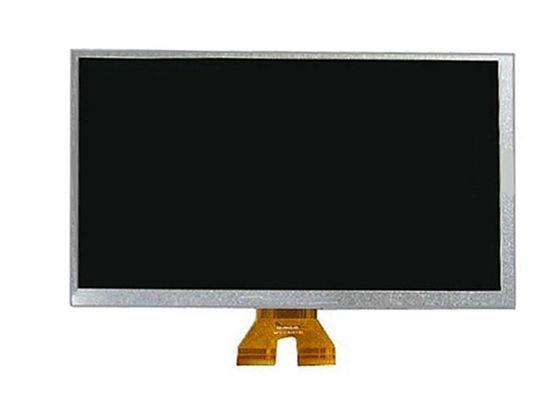

모델 번호: | A090VW01 V3 | 브랜드: | AUO |
---|---|---|---|
사이즈: | 9inch | 결의안: | 800×480 RGB |
밝기: | 250cd/m2 | 온도 범위: | 운영하는 임시 직원.: -10 ~ 60 °C; 저장 임시 직원.: -20 ~ 70 °C |
하이 라이트: | 50% NTSC TFT 엘시디 판넬,AUO LCD 디스플레이 WLED LVDS |
기본 정보 : | 브랜드 | 모델 | 타입 | 모델 가칭 |
---|---|---|---|---|
A090VW01 V3 | a-SI TFT-LCD, LCM | A090VW01 V.3 | ||
신뢰성 : | 로에스 | 작동 온도 | 저장 온도 | 내진동성 |
-10 ~ 60 'C | -20 ~ 70 'C | - |
패널 사이즈 : | 9.0 인치 | |||
---|---|---|---|---|
화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
800×480(RGB), WVGA | RGB 수평 스트라이프 | 0.249×0.0765 밀리미터 | 0.249×0.2295 밀리미터 [104PPI] | |
기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
199.2×110.16 밀리미터 | 201.2×112.16 밀리미터 | 211.7×125 밀리미터 | 4.6 (Typ.) 밀리미터 | |
개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
평평한 직사각형 | 16시 9분 (W : H) | 지형 형태 | ||
다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
- | 220g (Typ.) | 무광택, 하드 코팅 (3H) |
기본 정보 : | 밝기 | 작동 모드 | 대비율 |
---|---|---|---|
250 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 500:1 (Typ.) (전달 가능합니다) | |
보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
70/70/55/70 (Typ.)(CR≥10) | - | 4/12 (Typ.)(Tr/Td) (부인) | |
디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
7351K | 16.7M (6 비트 + 하이-FRC) | X :0.300; Y :0.320 | |
1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
46% | 63% | 48% | |
DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
48% | 34% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
휘도 변화량 : | 1.33/1.43 (Typ./Max.) (9 점) |
소비 전력 : | 2.1W (Typ.) | |
---|---|---|
프레임 속도 : | 60Hz 역주사 : | 예 (U/D, L/R) |
전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
---|---|---|---|---|---|---|
3.7/29/9.2/0.5/0.5mA (Typ.)(IDD/IDPA/IDNA/IGH/IGL) | 3.3/5.5/-5.5/10/-13V (Typ.)(VCC/VDPA/VDNA/VGH/VGL) | - | ||||
디스플레이 신호를 위한 전압 : | 0≤VIL≤0.3VCC ; 0.7VCC≤VIH≤VCC | |||||
인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
- | FPC | TTL (1 ch, 8은 + SPI를 물었습니다) | ||||
신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
2 PC | 0.5 밀리미터 | 34개 핀 |
백라이트 특징 : | 타입 | 위치 | 형태 | 양 | 삶(시간) | 대체 |
---|---|---|---|---|---|---|
WLED | 에지 라이트형 | 배열 | 3S8P | 10K(Min.) | - | |
전기적인 WLED : | 전원 입력 | 전압 입력 | 소모 | |||
200mA (Typ.) | 9.6V (Typ.) | 1.92W (Typ.) | ||||
인터페이스 특징 : | 위치 | 타입 | WLED 드라이버 | |||
- | 연결기 | 부정 | ||||
인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
JST | BHSR-02VS-1 | 1 PC | 3.5 밀리미터 | 2개 핀 | BLE-2PINS-ac |
패키지 통 : | 양 | 중량 | 통 사이즈 |
---|---|---|---|
30 PC / 박스 | 9.0 크그스 | 520×340×250 밀리미터 (L×W×H) |
