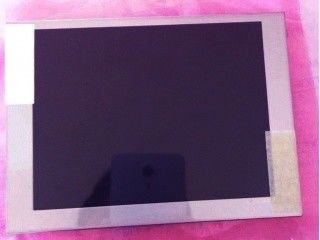

제품 상세 정보:
|
| 결의: | 320 ((RGB) × 240, QVGA, 70PPI | 브랜드: | AUO |
|---|---|---|---|
| 크기: | 5.7 | 디스플레이 영역: | 115.2(W)×86.4(H) 밀리미터 |
| 패널 중량: | 150/165g (형/최다) | 온도 범위: | 작동 온도: -30 ~ 85 °C; 저장 온도: -30 ~ 85 °C |
| 강조하다: | LVDS 산업적 LCD 스크린,6 조금 TFT LCD 패널 |
||

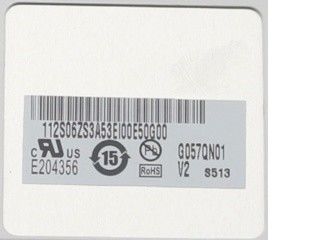

| 기본 정보: | 브랜드 | 모델 | G057QN01 V2 | |
|---|---|---|---|---|
| 종류 | LCM a-Si TFT-LCD | 용도 |
|
|
| 화면 크기 | 5.7" | 별명 | 97.05G01200 | |
| 환경: | 저장 온도 | -30 ~ 85 °C | 운영 임시 | -30 ~ 85 °C |
| RoHS | 진동 | 1.5G (14.7m/s2) |
| 픽셀 특징: | 결의 | 320 ((RGB) × 240, QVGA | 점 피치 (Dot Pitch) | 0.120×0.360 (H×V) |
|---|---|---|---|---|
| 픽셀 형식 | RGB 수직 스트립 | 픽셀 피치 (Pixel Pitch) | 0.360×0.360 (H×V) [70PPI] | |
| 기계적 크기: | 액티브 영역 (mm) | 115.2 ((H) × 86.4 ((V) | 베젤 면적 ((mm) | 118.2 ((H) × 89.4 ((V) |
| 윤곽 Dim. ((mm) | 144 ((H) × 104.6 ((V) | 깊이 ((mm) | 12.3/12.8 (형/최대) | |
| 윤곽 특징: | 양식 스타일 | 평평 직사각형 | 윤곽 모양 | |
| 측면 비율 | 43 (H:V) | 방향성 | 풍경 유형 | |

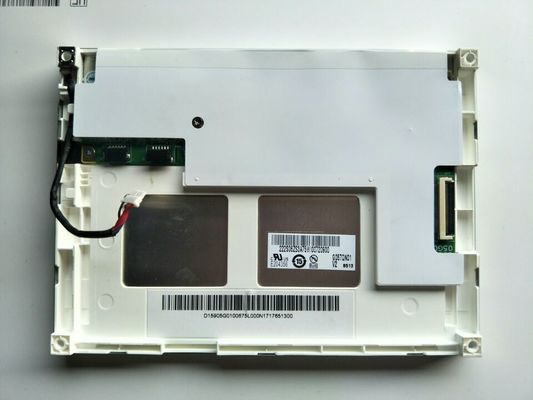

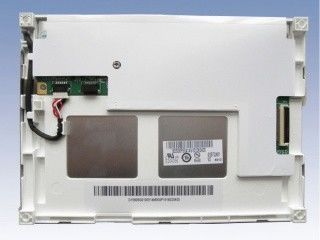

| 장착: | 후면 장착 구멍 (4-Φ2.6) | |||
| 다른 스펙: | 무게 | 150/165g (형/최다) | 치료 | 반등, 단단한 코팅 (3H) |
| 기본 정보: | 밝기 (cd/m2) | 800 (형) | 콘트라스트 비율 | 8001 (형) (전달) |
|---|---|---|---|---|
| 관점 | 80/80/70/70 (형) (CR≥10) | 표시 모드 | TN, 보통 흰색, 전파 | |
| 가장 좋은 전망 | 12시 | 응답 (ms) | 15/10 (형) | |
| 색상 성능: | 흰색 좌표 | X:0.313Y:0.329 | 색상 표시 | 262K (6비트) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.30 (최다 5점) | |
| 1931년 색상 범위: | NTSC 비율 | 49% | sRGB | 69%의 적용 |
| 어도비 RGB | 52% | DCI-P3 | 51% 적용 | |
| 레크2020 | 37%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 디스플레이 성능 | 외부 시력 | 햇빛으로 읽을 수 있다 | 전송성 |
| 프레임 레이트: | 60Hz |
|---|---|
| 역 스캔: | 예 (U/D, L/R) |
| 전력 소비: | 3.34W (형) |
| 시간 컨트롤러 (T-CON) | 임베디드 T-CON |
| 전기 신호: | 전압 공급 | 3.3V (형) | 현재 공급 | 115/130mA (형/최대) | ||
|---|---|---|---|---|---|---|
| 소비량 | 0.46/0.51W (형/최대) | |||||
| 신호 타입: | CMOS (1 ch, 6-bit) | 신호 전압 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| 스타콘 | 089H33-000100-G2-R | 1개 | 33개의 핀 | 0.5mm | DRGB-33P1C6B-010A | |
| 백라이트 특징: | 형태 | - | 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 대체 | 대체 가능 | 양 | - | 수명 | 50K (분) (시간) | |
| 램프 전기: | 전압 공급 | 25.6/29.2V (형/최대) | 현재 공급 | 100mA (형) | ||
| 소비량 | 2.56/2.92W (형/최대) | |||||
| 인터페이스 특징: | 위치 | - | 종류 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 양 | 핀 | 피치 | 핀 구성 |
| JST | SM06B-SRKS-G-TB | 1개 | 6개의 핀 | 10.0mm | ||
| 백라이트 드라이버: | LED 드라이버 | |||||
| 운전자 전기: | 전압 공급 | 9.0/12.0/20.0V (분/형/최대) | 현재 공급 | 0.24/0.29A (형/최대) | ||
| 소비량 | 2.88/3.48W (형/최대) | |||||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 115.2 ((W) × 86.4 ((H) mm의 활성 영역, 144 ((W) × 104.6 ((H) × 12.8 ((D) mm의 윤곽 크기, 118의 시청 영역 크기를 갖추고 있습니다.2 ((W) × 89.4 ((H) mm, 반등, 단단한 코팅 (3H) 의 표면 처리, 순량 150/165g (형./최대). TN, 일반적으로 흰색, 전달 LCM 제품으로,G057QN01 V2 캔 800 cd/m2 디스플레이 밝기 8001:1 송출성 대조비율, 80/80/70/70 (형) (CR≥10) (L/R/U/D) 보는 각, 12시에서 가장 좋은 시야 방향, 응답시간 15/10 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 50% (NTSC) 의 성능을 제공합니다.이 제품은 WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 50K 시간의 작업 수명을 가지고 있습니다., LED 드라이버와 함께. G057QN01 V2는 CMOS (1 ch, 6-bit) 를 신호 입력 시스템으로 사용하고, 3.3V (Type.) 의 전원 공급 전압과 33 핀 커넥터로 연결됩니다.
