제품 상세 정보:
|
| 모델 번호: | G104VN01 V0 | 브랜드: | AUO |
|---|---|---|---|
| 사이즈: | 10.4 인치 | 결의안: | 640×480RGB |
| 밝기: | 450cd/m2 | 온도 범위: | 저장 임시 직원.: -30 ~ 85의 °C 운영하는 임시 직원.: -30 ~ 85 °C |
| 하이 라이트: | 6 조금 TFT LCD 패널,LVDS 산업적 LCD 스크린 |
||
| 기본 정보 : | 브랜드 | 모델 | 타입 | 모델 가칭 |
|---|---|---|---|---|
 |
G104VN01 V0 | a-SI TFT-LCD, LCM | G104VN01 V.0 | |
| 신뢰성 : | 로에스 | 작동 온도 | 저장 온도 | 내진동성 |
|
-30 ~ 85 'Ｃ | -30 ~ 85 'Ｃ | - |
| 패널 사이즈 : | 10.4 인치 | |||
|---|---|---|---|---|
| 화소 특징 : | 결의안 | 화소 배치 | 도트 피치 (W×H) | 화소 피치 (W×H) |
| 640(RGB)×480, VGA | RGB 세로 스트라이프 | 0.110×0.330 밀리미터 | 0.330×0.330 밀리미터 [76PPI] | |
| 기계적 치수 : | 활성 영역 (W×H) | 베젤 지역 (W×H) | 외형치수 (W×H) | 개요 깊이 |
| 211.2×158.4 밀리미터 | 214.8×162.4 밀리미터 | 243×176.6 밀리미터 | 11.4±0.5 밀리미터 | |
| 개요 특징 : | 형태 방식 | 종횡비 | 배향 | 형태 방식 |
| 평평한 직사각형 | 4시 3분 (Ｗ : H) | 지형 형태 | ||
| 정착 : | 왼쪽, 옳은 베젤 위의 얼굴 장착 구멍 (3-Φ3.5, 1-R1.75) | |||
| 다른 특징 : | 패널 덮개 | 중량 | 서피스 | |
| - | 490g (Typ.) | 무광택, 하드 코팅 (3H) | ||
| 기본 정보 : | 밝기 | 작동 모드 | 대비율 |
|---|---|---|---|
| 450 cd/m2 (Typ.) | 전달 가능한 정상적으로 하얀 TN | 700:1 (Typ.) (전달 가능합니다) | |
| 보기 Angle(L/R/U/D) | 뷰잉 방향 | 응답 속도 | |
| 80/80/60/80 (Typ.)(CR≥10) | 6 시 | 20/10 (Typ.)(Tr/Td) (부인) | |
| 디스플레이 색 : | 색 온도 | 색 양 | 화이트 색 색도 |
| 6638K | 262K (6개 비트) | Ｘ :0.310; Ｙ :0.330 | |
| 1931 색 감라이트 : | NTSC 비율 | 스르비 적용 범위 | 어도비 RGB 적용 범위 |
| 45% | 62% | 47% | |
| DCI-P3 적용 범위 | Rec.2020 적용 범위 | 발언 | |
| 46% | 33% | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 휘도 변화량 : | 1.33 (Max.) (5 점) |
||
| 소비 전력 : | 6.7W (Typ.) | |
|---|---|---|
| 프레임 속도 : | 60Hz 역주사 :
| 예 (U/D, L/R) |
| 전기적이어서 신호하세요 : | 전원 입력 | 전압 입력 | 소모 | |||
|---|---|---|---|---|---|---|
| 300/330mA (Typ.)(ICC) | 3.3/5.0V (Typ.)(vcc) | 1.00/1.10W (Typ./Max.) | ||||
| 디스플레이 신호를 위한 전압 : | 0≤VIL≤0.3VDD ; 0.7VDD≤VIH≤VDD | |||||
| 인터페이스 특징 : | 위치 | 타입 | 인터페이스 | |||
| - | 연결기 | CMOS (1 ch, 6개 비트) | ||||
| 신호 인터페이스 : | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| HRS | DF9B-31P-1V | 1 PC | 1.0 밀리미터 | 31개 핀 | DRGB-31P1C6B-010K | |
| 백라이트 특징 : | 타입 | 위치 | 형태 | 양 |
삶(시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 에지 라이트형 (윗쪽) | 일직선 | 2 PC | 50K(Typ.) | 치환성 | |
| 전기적인 CCFL : | 전원 입력 | 전압 입력 | 소모 |
|||
| 4.5/6.0/7.0mA (민./Typ./Max.) | 490±50V | 5.88W (Typ.) | ||||
| 켜짐 전압 | 램프 주파수 | |||||
| 890/1110V (Max.)(Ta=+25/0C) | 40/50/60KHz (민./Typ./Max.) | |||||
| 인터페이스 특징 : | 위치 | 타입 | CCFL 드라이버 | |||
|
연결기 | 부정 | ||||
| 인터페이스 세부 사항 | 브랜드 | 모델 | 양 | 핀 피치 | 핀 | 핀 할당 |
| JST | BHR-03VS-1 | 2 PC | 4.0 밀리미터 | 3개 핀 | BLL-3PINS-hnl | |

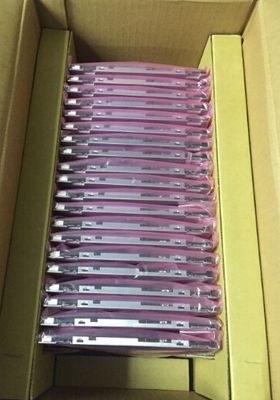

| 패키지 통 : | 양 | 중량 | 통 사이즈 |
|---|---|---|---|
| 20 PC / 박스 | - | - |
