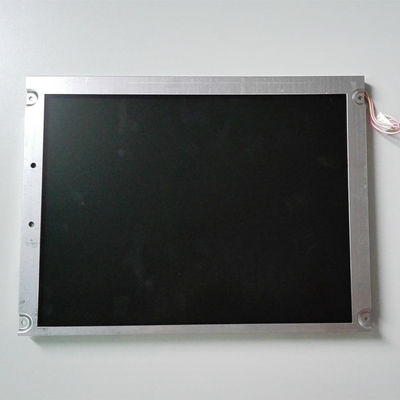

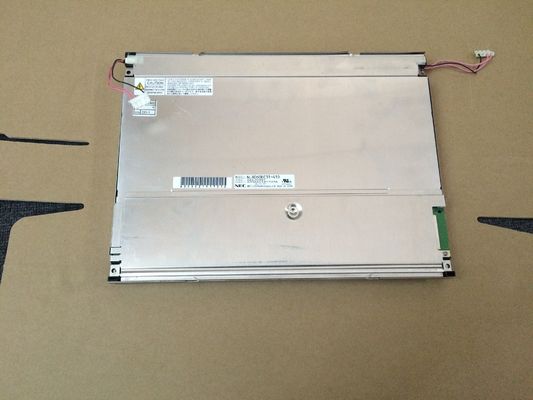

제품 상세 정보:
|
| 모델 번호: | NL8060BC31-42D | 브랜드: | NEC |
|---|---|---|---|
| 크기: | 12.1 인치 | 결의: | 800×600RGB |
| 밝기: | 400 cd/m2 | 램프 유형: | CCFL |
| 온도 범위: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < | ||
| 강조하다: | NEC TFT는 40% NTSC를 드러냅니다,XGA 85PPI NEC TFT 디스플레이 |
||
| 기본 세부 사항: | 제조업자 | 모델 이름 | NL8060BC31-42D | |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | - | |
| 패널 크기 | 120.1인치 | 설계 | ||
| 최고 등급: | OP 온도 | -20 ~ 70 °C | ST 온도 | -30 ~ 80 °C |
| 진동 수준 | 2.0G (19.6m/s2) | RoHS |
| 기본 정보: | 광력 | 400 cd/m2 (형) | 콘트라스트 비율 | 600: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 6시 | 반응 속도 | 6/19 (형) (Tr/Td) (ms) | |
| 관점 | 80/80/80/60 (형) (CR≥10) | 작동 모드 | TN, 보통 흰색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.313와이:0.329 | 지원 색상 | 262K (6비트) |
| 색 온도 | 6485K | 흰색의 균일성 | 1.25/1.40 (형/최대) ((5점) |
| 픽셀 특징: | 픽셀 수 | 800 ((RGB) × 600 [SVGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 0.1025×0.3075mm | 픽셀 피치 (Pixel Pitch) | 0.3075×0.3075 mm [82PPI] | |
| 물리적 크기: | 액티브 뷰 | 246 ((W) × 184.5 ((H) mm | 전체적으로 Dim. | 280 ((W) × 210 ((H) mm |
| 베젤 열기 | 249.0 ((W) × 187.5 ((H) mm | 전체 깊이 | 110.0±0.5mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 4:3 | 형태 스타일 | ||
| 고정: | 좌측, 우측 베젤의 얼굴 장착 구멍 (4-Φ3.5) | |||
| 다른 세부 사항: | 매스 | 670/700g (형/최다) | 표면 | 반등, 단단한 코팅 (3H) |
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 네 (180°) |
| 전력 소비: | 6.9W (형) |
| 전기 신호: | 입력 전류 | 400/250mA (형) (ICC) | 입력 전압 | 3.3/5.0V (형) (VCC) | ||
|---|---|---|---|---|---|---|
| 소비량 | - | 신호 인터페이스 | CMOS (1 ch, 6-bit) | |||
| 신호의 논리 전압: | 0≤VDL≤0.3VCC; 0.7VCC≤VDH≤VCC | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| HRS | DF9C-41P-1V | 1개 | 10.0mm | 41개의 핀 | DRGB-41P1C6B-010G | |
| 램프 특징: | 램프 모양 | 직선 | 램프 종류 | CCFL | 위치 | 가장자리 조명 유형 (올바위) |
|---|---|---|---|---|---|---|
| 교환 | 교체 가능한 (121LHS22) | 금액 | 2개 | 생활 | - | |
| 램프 전기: | 입력 전류 | 2.0/5.0/5.5mA (분/형/최대) | 입력 전압 | 560V (형) | ||
| 빈도 | 58/63/68KHz (분/형/최대) | 켜기 전압 | 1380/1560V (분) (Ta=+25/-20°C) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| JST | BHR-04VS-1 | 1개 | 40.0mm | 4개의 핀 | BLL-4PINS-HHNL | |
| 백라이트 드라이버: | 아니 | |||||
그 픽셀은 RGB 수직 스트라이프에 배치되어 있습니다. 기계적 세부 사항에 관해서는 246 ((W) × 184.5 ((H) mm의 활성 영역, 280 ((W) × 210 ((H) × 11.5 ((D) mm의 윤곽 크기, 249.0 ((W) × 187의 시청 영역 크기를 갖추고 있습니다.5 ((H) mm, 반등, 단단한 코팅 (3H), 순량 무게 670/700g (형./최대). TN, 일반적으로 흰색, 전달 LCM 제품으로,NL8060BC31-42D 캔 400 cd/m2 디스플레이 밝기 6001:1 송출성 대조비율, 80/80/80/60 (형) (CR≥10) (L/R/U/D) 보는 각, 6시에서 가장 좋은 시야 방향, 응답시간 6/19 (형) (Tr/Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시, 또한 색상 스펙트럼의 성능 40% (NTSC). 이 제품은 2 pcs CCFL를 채택했습니다.외부 백라이트 드라이버가 추가로 필요합니다.. NL8060BC31-42D는 신호 입력 시스템으로 CMOS (1 ch, 6-bit) 를 사용하며, 41 핀으로 연결됩니다. 전원 공급 전압 3.3/5.0V의 커넥터
