제품 상세 정보:
|
| 모델 번호: | 브랜드: | 히티아치 | |
|---|---|---|---|
| 크기: | 60.2인치 | 결의: | 640 ((RGB) × 240, HVGA, 109PPI |
| 밝기: | 280cd/m²(일반) | 온도 범위: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -20 ~ 70 °C ; |
| 강조하다: | 280 cd/m2 TFT 엘시디 판넬,HVGA 109PPI TFT 엘시디 판넬,640×240 6.2 " 케케묵은 Tft 디스플레이 |
||

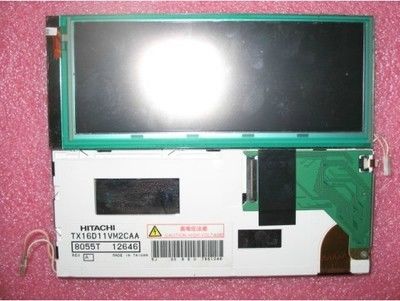

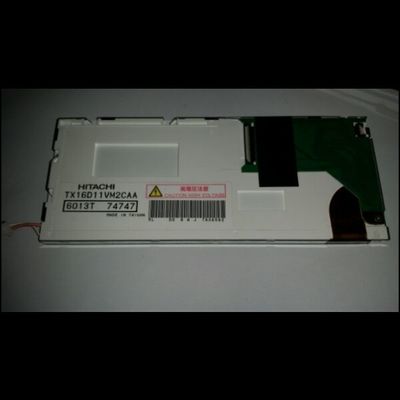

| 기본 세부 사항: | 제조업자 | 모델 이름 | TX16D11VM2CAA | |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | - | |
| 패널 크기 | 60.2인치 | 설계 | ||
| 최고 등급: | OP 온도 | -20 ~ 70 °C | ST 온도 | -20 ~ 70 °C |
| 진동 수준 | 2.0G (19.6m/s2) |
| 기본 정보: | 광력 | 280 cd/m2 (타입) | 콘트라스트 비율 | 200: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 12시 | 반응 속도 | 45 (형) (Tr+Td) (ms) | |
| 관점 | 70/70/60/70 (형) (CR≥5) | 작동 모드 | TN, 보통 흰색, 전파 | |
| 색상 성능: | 염색성 | Wx:0.290와이:0.310 | 지원 색상 | 262K (6비트) |
| 색 온도 | 8266K | 흰색의 균일성 | - | |
| 1931년 색상 범위: | NTSC 비율 | - | sRGB | 86%의 적용 |
| 어도비 RGB | 66% | DCI-P3 | 65% 적용 | |
| 레크2020 | 47%의 적용 | 언급 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 픽셀 특징: | 픽셀 수 | 640 ((RGB) × 240 [HVGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.0775×0.224mm | 픽셀 피치 (Pixel Pitch) | 0.2325×0.224 mm [109PPI] | |
| 물리적 크기: | 액티브 뷰 | 148.8 ((W) × 53.76 ((H) mm | 전체적으로 Dim. | 173W × 70H mm |
| 베젤 열기 | 152.8 ((W) × 57.76 ((H) mm | 전체 깊이 | 8.6 (최대) mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 풍경 유형 |
| 면 비율 (W:H) | 8:3 | 형태 스타일 | ||
| 터치 스크린: | TP 컨트롤러 | - | 제어 신호 | - |
| 터치 포인트 | - | TP 기술 | 4선 저항 터치 | |
| 다른 세부 사항: | 매스 | 140g (형) | 표면 | 반등 |
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 시간 컨트롤러 (T-CON) | 임베디드 T-CON |
| 전기 신호: | 입력 전류 | 110mA (형) | 입력 전압 | 3.3V (형) (VDD) | ||
|---|---|---|---|---|---|---|
| 소비량 | - | 신호 인터페이스 | CMOS (1 ch, 6-bit) | |||
| 신호의 논리 전압: | VSS≤VIL≤0.8V; 2.0V≤VIH≤VDD | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| JAE | FA5B040HP1 | 1개 | 0.5mm | 40개의 핀 | DRGB-40P1C6B-430C | |
| 램프 특징: | 램프 모양 | 직선 | 램프 종류 | CCFL | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 1개 | 생활 | - | |
| 램프 전기: | 입력 전류 | 2.0/5.0/7.0mA (분/형/최대) | 입력 전압 | 450V (형) | ||
| 빈도 | 55KHz (타입) | 켜기 전압 | 1300V (분) (Ta=0°C) | |||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 커넥터 | ||
| 인터페이스 세부 정보: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| JST | BHSR-02VS-1 | 1개 | 3.5mm | 2개의 핀 | BLL-2PINS-LH | |
| 백라이트 드라이버: | 아니 | |||||
그 픽셀은 RGB 수직 스트라이프로 배열되어 있습니다. 기계적 세부 사항에 관해서는 148.8 ((W) × 53.76 ((H) mm의 활성 영역, 173 ((W) × 70 ((H) × 8.6 ((D) mm의 윤곽 크기, 152.8 ((W) × 57의 시청 영역 크기를 갖추고 있습니다.76 ((H) mm, 안티 글래스의 표면 처리, 순중량 140g (형). TN, 일반적으로 흰색, 전송 LCM 제품으로, TX16D11VM2CAA는 280 cd/m2 디스플레이 밝기 200를 제공 할 수 있습니다:1 송출 콘트라스트 비율, 70/70/60/70 (형) (CR≥5) (L/R/U/D) 보는 각, 12 시에서 가장 좋은 시야 방향, 응답 시간 45 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시합니다. 이 제품은 1 pcs CCFL를 채택하여 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 추가로 외부 백라이트 드라이버가 필요합니다.TX16D11VM2CAA는 CMOS (1 ch) 를 사용합니다., 6-비트) 그것은 신호 입력 시스템으로, 40 핀에 의해 연결되어 3.3V의 전원 공급 전압과 연결
