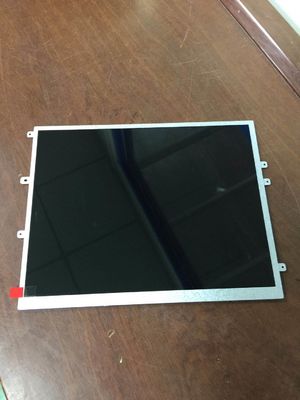

제품 상세 정보:
|
| 모델 번호: | Tm084sdhg01-00 | 브랜드: | 천마 |
|---|---|---|---|
| 크기: | 80.4인치 | 결의: | 800(RGB)×600 (ＳＶＧＡ) 119PPI |
| 밝기: | 250 Cd/m2 (Typ.) | 램프 유형: | WLED |
| 신호 인터페이스: | LVDS | 시야 각도: | 70/70/60/70 (Typ.)(CR≥10) |
| 온도 범위: | 저장 온도: -30 ~ 80 °C 작동 온도: -20 ~ 70 °C | ||
| 강조하다: | QVGA 티안마 엘시디 판넬,ＳＶＧＡ 티안마 엘시디 판넬 |
||
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|
| TM084SDHG01-00 | a-Si TFT-LCD, LCM | - | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 화면 크기: | 8.4 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 800 ((RGB) × 600, SVGA | RGB 수직 스트립 | 00.071×0.213mm | 0.213×0.213 mm [119PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 170.4×127.8mm | 173.8×131.2mm | 203×142.5mm | 5.7±0.5mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 4:3 | 풍경 유형 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| TBD | - | 반등 | ||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 250 cd/m2 (형) | TN, 보통 흰색, 전파 | 5001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 6시 | 70/70/60/70 (형) (CR≥10) | 25 (형) ((Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 6638K | 262K/16.7M (6비트 / 6비트 + Hi-FRC) | X:0.310Y:0.330 | |
| 흰색 유니폼: | 1.33 (형) (점 9) | ||
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 예 (U/D, L/R) |
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 50K (형) | 9S3P | 배열 | - | |
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| LED 드라이버 | 커넥터 | - | ||||
| 인터페이스 세부 정보 | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| E&T | 3808K-F04N-02R | 1개 | 4개의 핀 | 1.25mm | ||
| WLED 드라이버 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 12.0±0.5V | TBD | TBD | ||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 3.3V (형) | TBD | TBD | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| LVDS (1 ch, 6/8-bit) | 커넥터 | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| 스타콘 | 107A20-0021RA-G3-R | 1개 | 20개의 핀 | 10.0mm | LVDS-20P1C8B-140A | |
화소들은 RGB 수직 스트립으로 배열되어 있다. 기계적 세부 사항에 관해서는 170.4 ((W) × 127.8 ((H) mm의 활성 영역, 203 ((W) × 142.5 ((H) × 6.2 ((D) mm의 윤곽 크기, 173의 시청 영역 크기를 특징으로 한다.8 ((W) × 131.2(H) mm, 안티 글래스의 표면 처리, TBD의 순량 무게. TN, 일반적으로 흰색, 전송 LCM 제품으로, TM084SDHG01-00 250 cd/m2 디스플레이 밝기 500를 제공할 수 있습니다:1 송출 콘트라스트 비율, 70/70/60/70 (형) (CR≥10) (L/R/U/D) 보는 각, 가장 좋은 시야 방향 6시, 응답 시간 25 (형) (Tr+Td) ms회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대해 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.7M 색상 패러다임을 제시하고, 또한 색상 스펙트럼 50% (NTSC) 의 성능을 제공합니다.이 제품은 9S3P WLED를 채택하여 백라이트 시스템으로 Edge 라이트 유형으로 배치되었으며 50K 시간 작업 수명이 있습니다., LED 드라이버와 함께. TM084SDHG01-00는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하고, 20 핀 연결 장치로 3.3V의 전원 공급 전압 (형)
