제품 상세 정보:
|
| 브랜드: | 전문가 | 사이즈: | 2.9 인치 |
|---|---|---|---|

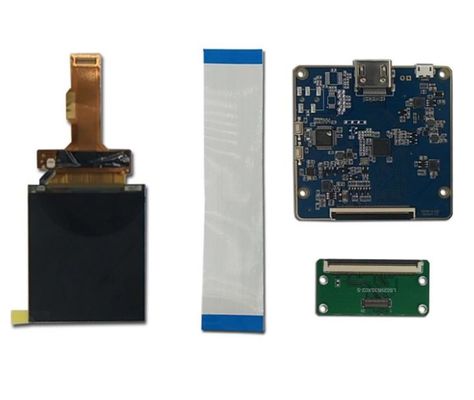

| 모델: | LS029B3SX01 | 광도: | 300 cd/m ² (Typ.) |
| 시야 각도: | 아래 / 위로 80/80/80/80 (Min.)(CR≥10) 왼쪽 / 오른쪽 / | 픽셀 포맷: | 1440(RGB)×1440 705PPI |
| 활성 영역: | 51.84(H)×51.84(V) 밀리미터 | 램프 유형: | WLED |
| 신호 인터페이스: | MIPI | 환경: | 작용 온도: -20 ~ 60 °C; 저장 온도: -30 ~ 70 °C |
| 하이 라이트: | CCFL LVDS 산업적 엘시디 판넬,QVGA 날카로운 TFT LCD 디스플레이 |
||
LS029 시리즈 LS029B3SX01 LS029B3SX05 LS029B3SX04 LS029B3SX02
| 기초적 정보 : | 패널 브랜드 |  |
패널 모델 | LS029B3SX01 |
|---|---|---|---|---|
| 대각선 사이즈 | 2.9" | 애플리케이션 |
|
|
| 패널 형태 | CG 실리콘, LCM | 모델 가칭 | - | |
| 신뢰성 : | 작동 온도. | -20 ~ 60 'Ｃ | 저장 임시. | -30 ~ 70 'Ｃ |
| 로에스 주 | |
진동 평가 | - |
| 기본 정보 : | 밝기 | 300 cd/m2 (Typ.) | 대비율 | 1100:1 (Typ.) (전달 가능합니다) |
|---|---|---|---|---|
| 시야 각도 | 80/80/80/80 (Min.)(CR≥10) | 광학 방식 | 전달 가능한 정상적으로 검은 새로운 Mode2 | |
| 뷰잉 방향 | 대칭성 | 응답 시간 | 11 (Typ.)(Tr+Td) (부인) | |
| 색 성능 : | 색도 | 위스 :0.290; Y자관 :0.315 | 색 번호 | 16.7M (8비트) |
| 색 온도 | 8139K | 백색 균일도 | 1.28 (Min.) (9 점) |
|
| 1931 색 감라이트 : | NTSC 비율 | 74% | 스르비 | 90% 적용 범위 |
| 어도비 RGB | 75% 적용 범위 | DCI-P3 | 76% 적용 범위 | |
| Rec.2020 | 56% 적용 범위 | 발언 | 스르비 (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 역광 특징 : | 램프 형태 | 2 문자열 | 램프 유형 | WLED | 사용 시간 | - |
|---|---|---|---|---|---|---|
| 대체 | - | 양 | 4S2P | 위치 | 에지 라이트형 | |
| 전기적이어서 빛나세요 : | 전압 입력 | 11.6V (Typ.) | 전원 입력 | 11/20mA (Typ./Max.) | ||
| 소모 | 255.2mW (Typ.) |
|||||
| 인터페이스 특징 : | 타입 | 패널 신호 인터페이스에 포함됩니다 | 위치 | - | 램프 구동기 | 부정 |
| 화소 특징 : | 픽셀 포맷 | 1440년 | 도트 피치 | 0.012×0.036 밀리미터 (H×V) |
|---|---|---|---|---|
| 구성 | RGB 세로 스트라이프 | 화소 피치 | 0.036×0.036 밀리미터 (H×V) [705PPI] | |
| 기계적 치수 : | 디스플레이 영역 | 51.84×51.84 밀리미터 (H×V) | 베젤 지역 | - |
| 개요는 흐려집니다. | 54.24×59.02 밀리미터 (H×V) | 개요 깊이 | 1.37±0.14 밀리미터 | |
| 개요 특징 : | 폼 팩터 | 평평한 직사각형 | 배향 | 지형 형태 |
| 종횡비 | 1시 1분 (Ｈ :V) | 형태 방식 | ||
| 다른 특징 : | 중량 | 7.00g (Typ.) | 서피스 | - |
| 역주사 : | 부정 |
|---|---|
| D-IC 세부 사항 : | COG 짜맞춘 NT35597 |
| 신호 시스템 : | MIPI (2 ch, 4번 데이터 레인) | 로직 전압 | - | |||
|---|---|---|---|---|---|---|
| 전기적이어서 신호하세요 : | 전압 입력 | 1.8/5.5/-5.5V (Typ.)(VDDI/VSP/VSN) | 전원 입력 | 48/14/-14mA (Typ.)(IDD/ISP/ISN) | ||
| 인터페이스 특징 : | 타입 | 연결기 | 위치 | - | ||
| 연결기 세부 사항 : | 브랜드 | 모델 | 핀 피치 | 핀 | 양 | 구성 |
| 제 | WP7B-S040VA1 | 0.4 밀리미터 | 40개 핀 | 1 PC | ||
LS029B3SX01은 디스플레이 1440년을 1시 1분의 종횡비로 지원하고 (Ｗ :화소가 RGB 세로 스트라이프, 페인룩의 계산에 따르면 그것에서 배열되는H)는 픽셀 밀도가 705 PPI라는 것 입니다. 기계 상세에 대해서 말하자면, 그것은 51.84(W)×51.84(H) 밀리미터의 활성 영역, 54.24(W)×59.02(H)×1.51(D) 밀리미터의 외곽 라인 사이즈, 7.00g (Typ.)의 정미중량을 특징으로 합니다. 새로운 Mode2로서, 정상적으로 검정색, 전달 가능한 LCM 제품, LS029B3SX01은 300 cd/m2 디스플레이 밝기 1100:1 전송 대비율, 80/80/80/80 (Min.)(CR≥10) (L/R/U/D) 시야 각도, 대칭성 위의 최고의 전망 방향과 11 (Typ.)(Tr+Td) 부인 기간의 응답 시간을 제공할 수 있습니다. 그러므로 또한 색 역 75% (NTSC)의 성능으로, 16.7M 색채의 팔레트를 제공하면서, 회색 눈금 또는 부 화소의 밝기는 각각 도트를 위한 8비트 회색 눈금 신호로 결정됩니다. 그것이 에지 라이트형으로서 위치된 백라이트 시스템을 있는 것처럼 이 상품은 4S2P WLED를 채택했습니다, 외부 백라이트 구동부가 덧붙여 필요합니다. 그것이 시스템을 입력하는 신호인 것처럼 LS029B3SX01은 MIPI (2 ch, 4번 데이터 레인)을 이용하며, 그것이 40까지 1.8/5.5/-5.5V (Typ.)의 전원 전압과 핀 연결기를 연결시켰습니다
