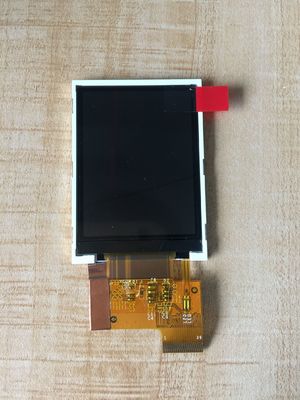

제품 상세 정보:
|
| 모델 번호: | 제1항 | 브랜드: | 천마 |
|---|---|---|---|
| 크기: | 2.2 인치 | 결의: | 240 ((RGB) × 320 (QVGA) 180PPI |
| 밝기: | 90 cd/m2 (타입) | 시야 각도: | 40/45/48/45 (형) |
| 온도 범위: | 저장 온도: -30 ~ 80 °C 작동 온도: -20 ~ 70 °C | ||
| 강조하다: | QVGA 티안마 엘시디 판넬,ＳＶＧＡ 티안마 엘시디 판넬 |
||
| 기본 세부 사항: | 제조업자 | 모델 이름 | 제1항 2 호환성 | |
|---|---|---|---|---|
| 패널 타입 | a-Si TFT-LCD, LCM | 다른 이름 | - | |
| 패널 크기 | 20.2인치 | 설계 |
|
|
| 최고 등급: | OP 온도 | -20 ~ 70 °C | ST 온도 | -30 ~ 80 °C |
| 기본 정보: | 광력 | 90 cd/m2 (타입) | 콘트라스트 비율 | 120: 1 (형) (전달) |
|---|---|---|---|---|
| 좋은 전망 | 12시 | 반응 속도 | 35 (형) (Tr+Td) (ms) | |
| 관점 | 40/45/48/45 (형) (CR≥10) | 작동 모드 | ECB, 일반적으로 흰색, 반사 | |
| 색상 성능: | 염색성 | Wx:0.310와이:0.300 | 지원 색상 | 262K (6비트) |
| 색 온도 | 6989K | 흰색의 균일성 | 1.25 (형) 9점 | |
| 디스플레이 성능 | 외부 시력 | 햇빛으로 읽을 수 있다 | 전송성 | - |
| 3D 기술 | - | 반사성 | 60.8% (일반) |
| 픽셀 특징: | 픽셀 수 | 240 ((RGB) × 320 [QVGA] | 조정 | RGB 수직 스트립 |
|---|---|---|---|---|
| 도트 피치 (Dot Pitch) | 00.047×0.141mm | 픽셀 피치 (Pixel Pitch) | 0.141×0.141 mm [180PPI] | |
| 물리적 크기: | 액티브 뷰 | 33.84 (W) × 45.12 (H) mm | 전체적으로 Dim. | 40.6 ((W) ×56.6 ((H) mm |
| 베젤 열기 | 36.04 ((W) × 47.32 ((H) mm | 전체 깊이 | 2.7 (형) mm | |
| 윤곽 특징: | 양식 형태 | 평평 직사각형 | 방향성 | 초상화 유형 |
| 면 비율 (W:H) | 3:4 | 형태 스타일 | ||
| 다른 세부 사항: | 매스 | 12.7g | 표면 | 맑고 단단한 코팅 (3H) |
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 드라이버 IC: | 내장된 ILI9340 |
| 시간 컨트롤러 (T-CON) | 임베디드 T-CON |
| 전기 신호: | 입력 전류 | 10mA (형) | 입력 전압 | 2.8V (형) (VDD) | ||
|---|---|---|---|---|---|---|
| 소비량 | - | 신호 인터페이스 | 평행 RGB (1 ch, 6-bit) + SPI | |||
| 신호의 논리 전압: | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | FPC | ||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 수 | 핀 할당 |
| 1개 | 0.3mm | 39개의 핀 | ||||
| 램프 특징: | 램프 모양 | 1 줄 | 램프 종류 | WLED | 위치 | 가장자리 빛 타입 |
|---|---|---|---|---|---|---|
| 교환 | - | 금액 | 4S1P | 생활 | 20K (타입) (시간) | |
| 램프 전기: | 입력 전류 | 20mA (형) | 입력 전압 | 12.8V (형) | ||
| 소비량 | 256mW (형) | |||||
| 인터페이스 특징: | 위치 | - | 물리적 유형 | 신호 인터페이스에 포함 | ||
| 백라이트 드라이버: | 아니 | |||||
화면은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 33.84 ((W) × 45.12 ((H) mm의 활성 영역, 40.6 ((W) × 56.6 ((H) mm의 윤곽 크기, 36.04 ((W) × 47의 시청 영역 크기를 갖추고 있습니다.32 ((H) mm, 표면 처리 맑은, 단단한 코팅 (3H), 순중 12.7g. ECB, 일반적으로 흰색, 반사 LCM 제품으로, TM022HDHT1-05 90 cd/m2 디스플레이 밝기를 제공 할 수 있습니다 120:1 송출 콘트라스트 비율, 40/45/48/45 (형) (CR≥10) (L/R/U/D) 보는 각, 12 시에서 가장 좋은 시야 방향, 응답 시간 35 (형) (Tr+Td) ms.회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 회색 스케일 신호로 결정됩니다, 따라서 262K 색상 패러다임을 제시하고, 또한 색상 스펙트럼 30% (NTSC) 의 성능을 제공합니다.이 제품은 4S1P WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치 된 백라이트 시스템으로 20K 시간의 작업 수명을 가지고 있습니다., 외부 백라이트 드라이버는 추가로 필요합니다. TM022HDHT1-05는 신호 입력 시스템으로 병렬 RGB (1 ch, 6-bit) + SPI를 사용합니다.전원 공급 전압 2의 39 핀 FPC로 연결된.8V (형) (VDD)
