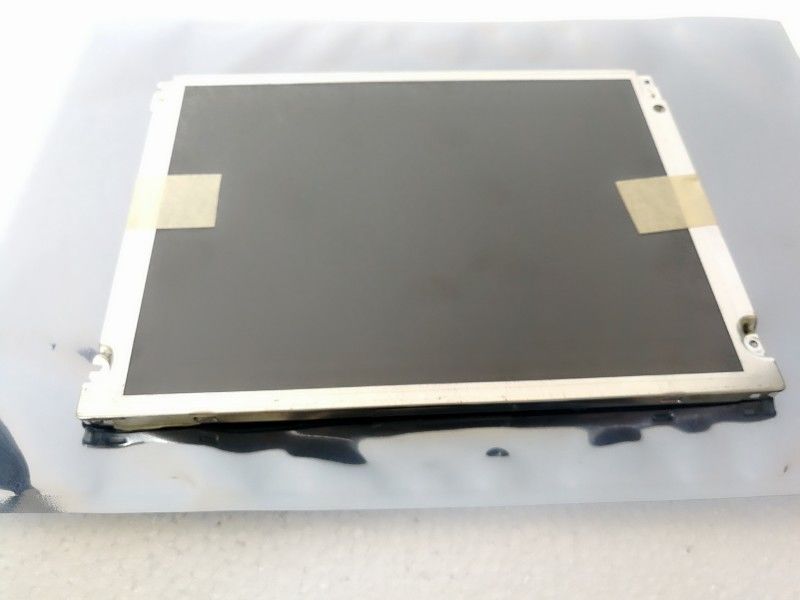

제품 상세 정보:
|
| 모델 번호: | TM121SCS01 | 브랜드: | AVIC |
|---|---|---|---|
| 크기: | 12.1 인치 | 결의: | 800(RGB)×600, SVGA, 82PPI |
| 밝기: | 400 cd/m2 | 시야 각도: | 70/70/50/60 (Typ.)(CR≥10) |
| 온도 범위: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < | ||
| 강조하다: | QVGA 티안마 엘시디 판넬,ＳＶＧＡ 티안마 엘시디 판넬 |
||
| 기본 정보: | 브랜드 | 모델 | 종류 | 모델 위명 |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD, LCM | - | ||
| 신뢰성: | RoHS | 작동 온도 | 저장 온도 | 진동 저항 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 패널 크기: | 120.1인치 | |||
|---|---|---|---|---|
| 픽셀 특징: | 결의 | 픽셀 배열 | 도트 피치 (W × H) | 픽셀 피치 (W × H) |
| 800 ((RGB) × 600, SVGA | RGB 수직 스트립 | 0.1025×0.3075mm | 0.3075×0.3075 mm [82PPI] | |
| 기계적 크기: | 액티브 영역 (W × H) | 베젤 면적 (W × H) | 오프라인 차원 (W × H) | 윤곽 깊이 |
| 246×184.5mm | 249.0×188.3mm | 279×209mm | 11.0 (최대) mm | |
| 윤곽 특징: | 양식 스타일 | 측면 비율 | 방향성 | 형태 스타일 |
| 평평 직사각형 | 43 (W: H) | 풍경 유형 | ||
| 고정: | 얼굴 장착 구멍 (7 pcs) 왼쪽, 오른쪽 베일 | |||
| 다른 특징: | 패널 커버 | 무게 | 표면 | |
| - | 425g | 반등 | ||
| 기본 정보: | 밝기 | 작동 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 400 cd/m2 (형) | TN, 보통 흰색, 전파 | 6001 (형) (전달) | |
| 시야 각도 (L/R/U/D) | 관측 방향 | 반응 속도 | |
| 70/70/50/60 (형) ((CR≥10) | 6시 | 10/25 (형) (Tr/Td) (ms) | |
| 화면 색상: | 색 온도 | 색량 | 흰색 색상성 |
| 6485K | 262K/16.2M (6비트 / 6비트 + FRC) | X:0.313Y:0.329 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 57% | 79% | 60% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 밝기 변동: | 1.25/1.33 (형/최대) (점 9) | ||
| 전력 소비: | 6.8W (형) |
|---|---|
| 프레임 레이트: | 60Hz |
| 역 스캔: | 아니 |
| 전기 신호: | 현재 입력 | 전압 입력 | 소비량 | |||
|---|---|---|---|---|---|---|
| 270/325mA (형/최대) | 3.3V (형) | - | ||||

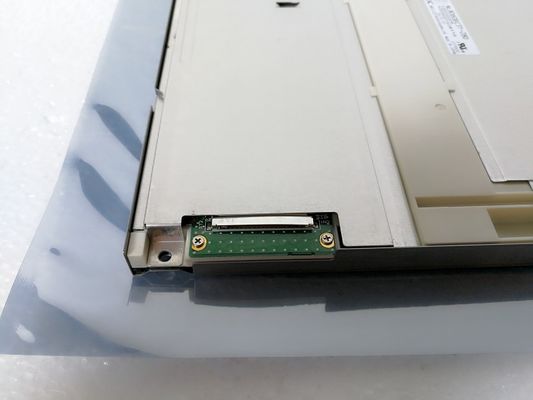

| 인터페이스 특징: | 위치 | 종류 | 인터페이스 | |||
| - | 커넥터 | LVDS (1 ch, 6/8-bit) | ||||
| 신호 인터페이스: | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| STM | MSB240420HE | 1개 | 1.25mm | 20개의 핀 | LVDS-20P1C8B-080B | |
| 백라이트 특징: | 종류 | 위치 | 형태 | 금액 | 생활 (시간) | 대체 |
|---|---|---|---|---|---|---|
| CCFL | 가장자리 조명 유형 (위와 아래) | 직선 | 2개 | 50K (형) | - | |
| CCFL 전기: | 현재 입력 | 전압 입력 | 소비량 | |||
| 6.0mA (형) | 770V (형) | |||||
| 켜기 전압 | 램프 주파수 | |||||
| 930/1120V (최대) (Ta=+25/0°C) | 40/55/60KHz (분/형/최대) | |||||
| 인터페이스 특징: | 위치 | 종류 | CCFL 운전자 | |||
| - | 커넥터 | 아니 | ||||
| 인터페이스 세부 정보 | 브랜드 | 모델 | 금액 | 핑 피치 | 핀 | 핀 할당 |
| JST | BHSR-02VS-1 | 2개 | 3.5mm | 2개의 핀 | BLL-2PINS-HL | |
그 픽셀은 RGB 수직 스트라이프에 배치되어 있습니다. 기계적 세부 사항에 관해서는 246 ((W) × 184.5 ((H) mm의 활성 영역, 279 ((W) × 209 ((H) × 11 ((D) mm의 윤곽 크기, 249.0 ((W) × 188의 시청 영역 크기를 갖추고 있습니다.3 ((H) mm, 안티 글래스의 표면 처리, 순중량 425g. TN, 일반적으로 흰색, 송출성 LCM 제품으로, TM121SCS01는 400 cd/m2 디스플레이 밝기 600: 1 송출성 대조 비율을 제공 할 수 있습니다.70/70/50/60 (형)) (CR≥10) (L/R/U/D) 시야 각도, 가장 좋은 시야 방향은 6시, 반응 시간은 10/25 (Typ.)회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 / 6 비트 + FRC 회색 스케일 신호로 결정됩니다., 따라서 262K/16.2M 색상 패러다임을 제시하고, 또한 55%의 색상 스펙트럼 (NTSC) 을 수행합니다.이 제품은 2 pcs CCFL를 채택했습니다. 그것은 엣지 라이트 유형 (위와 하위) 로 배치 된 백라이트 시스템으로 50K 시간의 작동 수명을 가지고 있습니다., 외부 백라이트 드라이버가 추가로 필요합니다. TM121SCS01는 LVDS (1 ch, 6/8-bit) 를 신호 입력 시스템으로 사용하고, 20 핀 연결 장치로 연결되어 전원 공급 전압이 3입니다.3V (형))
