제품 상세 정보:
|

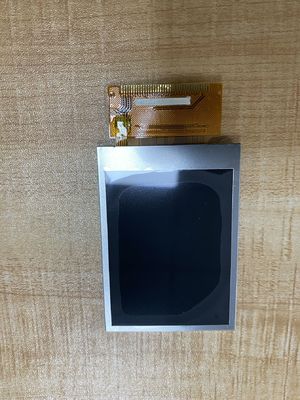

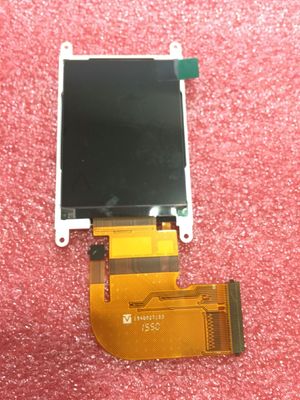

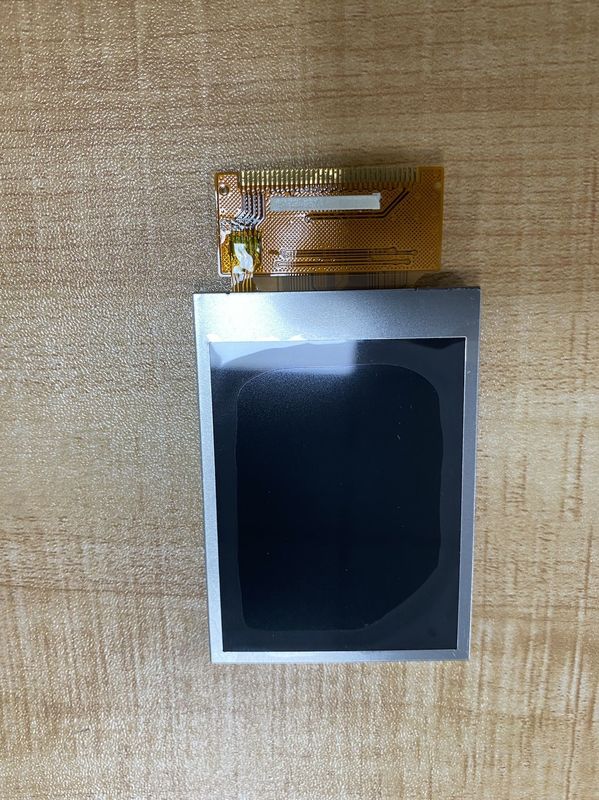

| 모델 번호: | TM024HDH49 | 브랜드: | 천마 |
|---|---|---|---|
| 크기: | 20.4인치 | 결의: | 240(RGB)×320, QVGA, 166PPI |
| 밝기: | 200 cd/m2 (Typ.) | 시야 각도: | 70/70/70/60 (형) (CR≥10) |
| 온도 범위: | Operating Temp.: -20 ~ 70 °C ; 작동 온도: -20 ~ 70 °C; Storage Temp.: -30 ~ 80 °C < | ||
| 강조하다: | QVGA 티안마 엘시디 판넬,ＳＶＧＡ 티안마 엘시디 판넬 |
||
| 기본 정보: | 브랜드 이름 | 모델 이름 | 종류 | 모델 위명 |
|---|---|---|---|---|
| TM024HDH49 | a-Si TFT-LCD, LCM | - | ||
| 최고 등급: | RoHS | 작동 온도 | 저장 온도 | 진동 수준 |
| -20 ~ 70 °C | -30 ~ 80 °C |
| 화면 크기: | 2.4 | |||
|---|---|---|---|---|
| 픽셀 특징: | 픽셀 수 | 픽셀 형식 | 도트 피치 (H × V) | 픽셀 피치 (H×V) |
| 240 (RGB) × 320, QVGA | RGB 수직 스트립 | 00.051×0.153mm | 0.153×0.153mm [166PPI] | |
| 기계적 크기: | 디스플레이 영역 (H×V) | 베젤 열 (H×V) | 전체 차원 (H × V) | 전체 깊이 |
| 36.72×48.96mm | - | 42.72×60.26mm | 2.25±0.2mm | |
| 윤곽 특징: | 양식 형태 | 측면 비율 (H:V) | 방향성 | 형태 스타일 |
| 평평 직사각형 | 3:4 | 초상화 유형 | ||
| 다른 스펙: | 매스 | 패널 커버 | 표면 처리 | |
| 12.0g (형) | - | 맑습니다 | ||
| 기본 정보: | 광력 | 작업 모드 | 콘트라스트 비율 |
|---|---|---|---|
| 200 cd/m2 (일반) | TN, 보통 흰색, 전파 | 5001 (형) (전달) | |
| 좋은 전망 | 관점 | 반응 시간 | |
| 6시 | 70/70/70/60 (형) (CR≥10) | 20 (형) ((Tr+Td) (ms) | |
| 화면 색상: | 색 온도: | 지원 색상 | 색상 좌표 |
| 8553K | 262K (6비트) | X:0.286Y:0.311 | |
| 1931년 색상 범위: | NTSC 비율 | sRGB 커버리지 | 어도비 RGB 커버리지 |
| 52% | 73% | 55% | |
| DCI-P3 커버리지 | Rec.2020 커버리지 | 언급 | |
| 55% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 흰색 유니폼: | 1.25 (형) 9점 | ||
| 갱신 속도: | 60Hz |
|---|---|
| 역 스캔: | 아니 |
| 드라이버 IC 목록: | COG 내장 HX8347-G |
| 백라이트 특징: | 종류 | 위치 | 생활 (시간) | 금액 | 형태 | 대체 |
|---|---|---|---|---|---|---|
| WLED | 가장자리 빛 타입 | 20K (형) | 1S4P | 병렬 | - | |
| WLED 전기: | 입력 전압 | 입력 전류 | 전력 소비 | |||
| 3.2V (형) | 15mA (형) | 192mW (형) | ||||
| 인터페이스 특징: | WLED 운전자 상태 | 물리적 유형 | 인터페이스 위치 | |||
| 아니 | 신호 인터페이스에 포함 | |||||
| 전기 신호: | 입력 전압 | 입력 전류 | 전력 소비 | |||
|---|---|---|---|---|---|---|
| 2.8/2.8V (형) (IOVCC/VCC) | - | 30/36mW (형/최대) | ||||
| 인터페이스 특징: | 신호 유형 | 물리적 유형 | 인터페이스 위치 | |||
| 8/9/16/18 비트 8080 병렬 | FPC | - | ||||
| 인터페이스 세부 정보: | 브랜드 이름 | 모델 이름 | 금액 | 핀 | 핑 피치 | 핀 구성 |
| 1개 | 24개의 핀 | 0.5mm | ||||
그 픽셀은 RGB 수직 스트립으로 배열되어 있습니다. 기계적 세부 사항에 관해서는 36.72 ((W) × 48.96 ((H) mm의 활성 영역, 42.72 ((W) × 60.26 ((H) × 2.45 ((D) mm의 윤곽 크기를 갖추고 있습니다.클리어의 표면 처리, 순차 무게 12.0g (형). TN, 일반적으로 흰색, 전송 LCM 제품으로, TM024HDH49는 200 cd/m2 디스플레이 밝기 500: 1 전송 대비 비율, 70/70/70/60 (형.) (CR≥10) (L/R/U/D) 시야 각, 가장 좋은 시야 방향은 6시, 응답 시간은 20 (Typ.) ((Tr+Td) ms. 회색 스kala 또는 하위 픽셀의 밝기는 각 점에 대해 6비트 회색 스kala 신호로 결정됩니다.따라서 262K 색상 패러다임을 제시합니다, 또한 색상 범위의 성능 53% (NTSC). 이 제품은 1S4P WLED를 채택 한 백라이트 시스템으로 엣지 라이트 유형으로 배치되어 20K 시간 작업 수명으로,외부 백라이트 드라이버가 추가로 필요합니다.. TM024HDH49는 신호 입력 시스템으로 8/9/16/18 비트 8080 병렬을 사용하며, 2.8/2.8V의 전원 공급 전압과 함께 24 핀 FPC로 연결되어 있습니다.
